LT1776

宽输入范围、高效率、降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 宽输入范围：7.4V 至 40V
  • 可容许至 60V 的输入瞬变
  • 700mA 峰值开关电流额定值
  • 自适应开关驱动可在高负载时保持效率，在轻负载时无脉冲跳跃操作
  • 真正的电流模式控制
  • 200kHz 固定工作频率
  • 可同步至 400kHz
  • 在停机模式中具有低电源电流：30μA

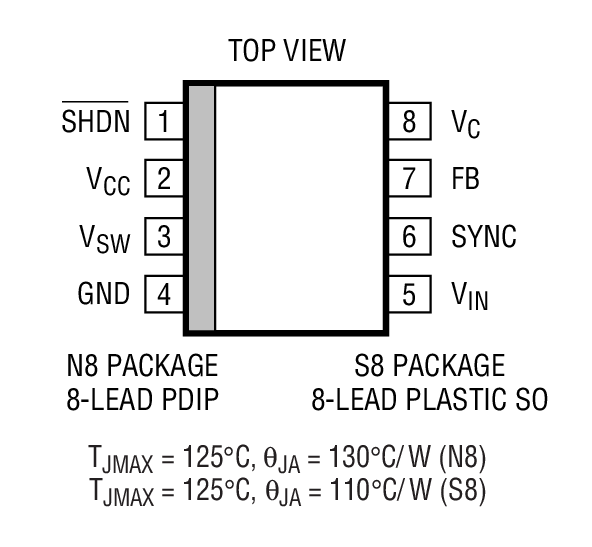

  • 采用 8 引脚 SO 封装和 PDIP 封装

更多细节
show more Icon

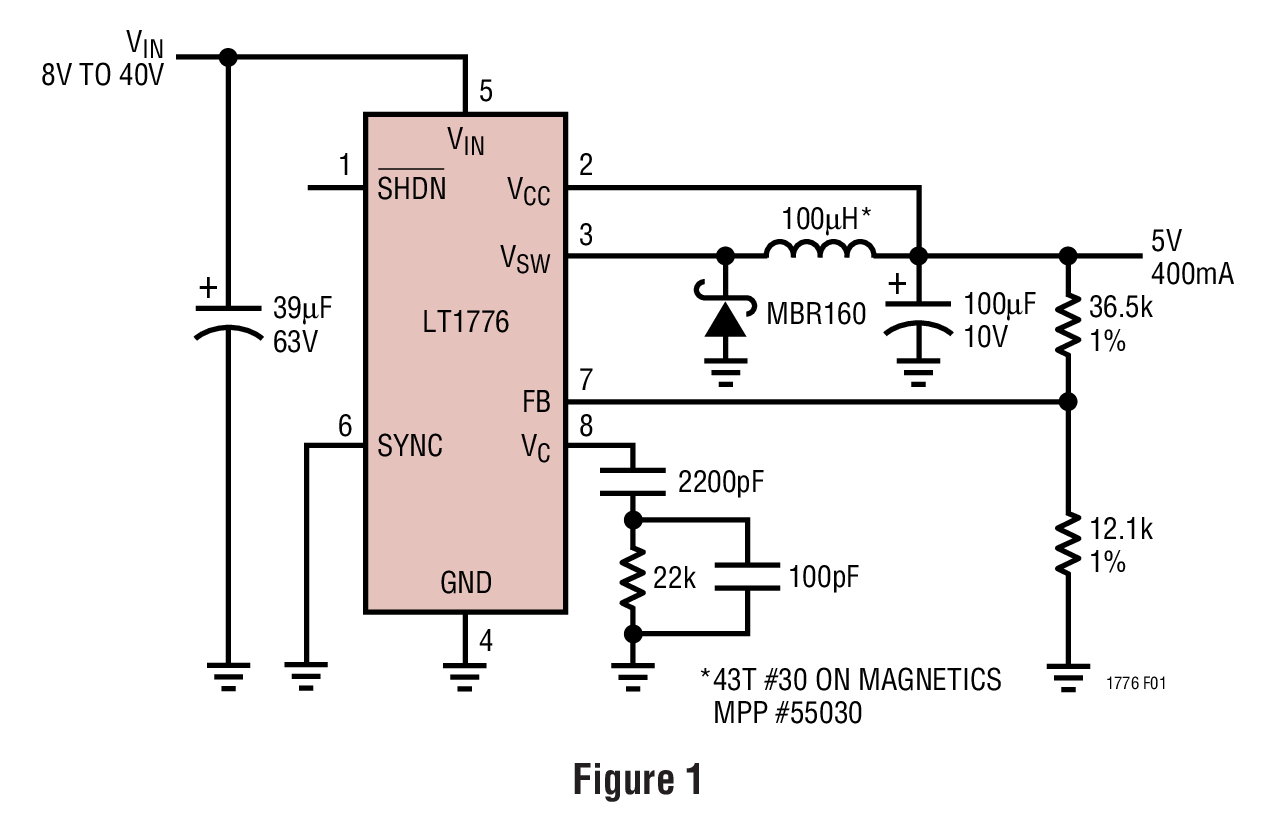

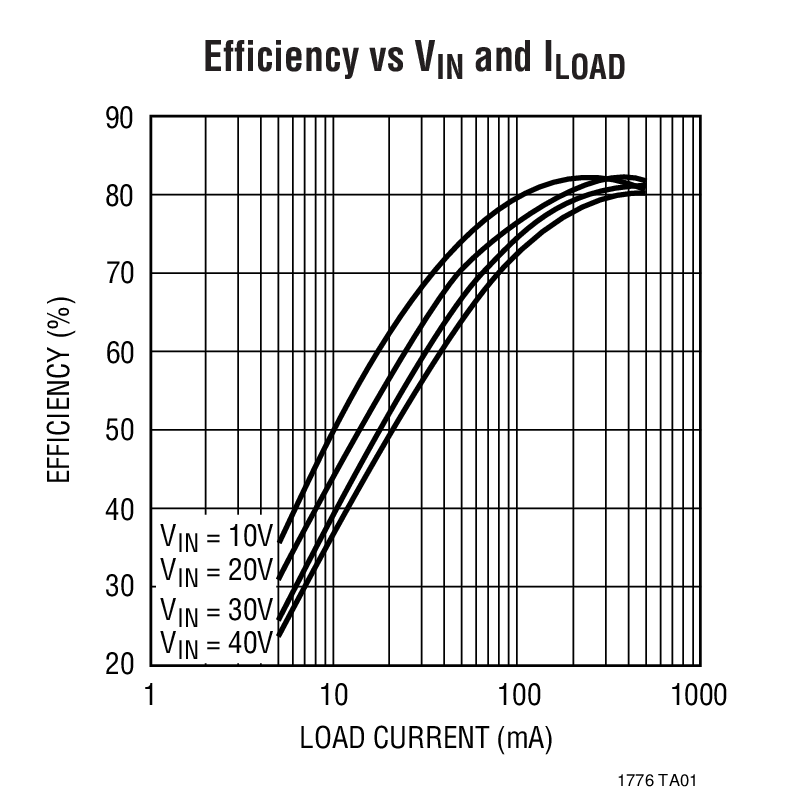

LT®1776 是一款宽输入范围、高效率降压型开关稳压器。该单片式芯片内置了所有的振荡器、控制和保护电路。这款器件能够接受高达 60V 的输入电压，并包含一个额定在 700mA峰值电流的输出开关。电流模式控制可提供卓越的动态输入电源抑制性能和短路保护。

LT1776 拥有几个旨在提升效率的特性。内部控制电路一般是通过 VCC 引脚供电，从而较大限度减少了直接从 VIN 电源吸取的功率 (见 “Applications Information”)。 另外，LT1776 开关电路的动作还取决于负载。在中等至高负载条件下，输出开关电路保持快速上升时间以实现良好的效率。在轻负载时，有意地减低上升时间以避免脉冲跳跃运行方式。

该器件采用 SO-8 封装和 200kHz 开关频率，因而可满足占用极小 PC 电路板面积的要求。



应用

  • 汽车 DC/DC 转换器
  • 蜂窝电话电池充电器配件
  • IEEE 1394 降压型转换器

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1776

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 设计笔记
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/23/2007
英文

LT1776: Wide Input Range, High Efficiency, Step-Down Switching Regulator Data Sheet

打开PDF文件

redirect
229.00K
download

下载 PDF

PDF Vector

PDF

更新 05/31/2005
日文

LT1776: 広入力範囲、高効率、降圧スイッチング・レギュレータ データシート

打开PDF文件

redirect
149.00K
download

下载 PDF

设计笔记

6

PDF Vector

PDF

更新 03/21/2014
英文
DN202 - 60V, High Efficiency Buck Switching Regulators in SO-8 redirect icon

101.00K

download

下载 PDF

PDF Vector

PDF

更新 05/30/2005
日文
DN202 SO-8パッケージの60V高効率降圧スイッチング・レギュレータ redirect icon

68.00K

download

下载 PDF

PDF Vector

PDF

更新 06/28/2016
英文
DN191 - The LT1776 Provides Power for the IEEE1394 Fire Wire redirect icon

591.00K

download

下载 PDF

PDF Vector

PDF

更新 05/31/2005
日文
DN191 IEEE1394「Fire Wire」に電源を供給するLT1776 redirect icon

66.00K

download

下载 PDF

PDF Vector

HTML

更新 04/01/1999
英文
Design Note 202: 60V, High Efficiency Buck Switching Regulators in SO-8 redirect icon

PDF Vector

HTML

更新 11/09/2022
英文
Design Note 191: The LT1776 Provides Power for the IEEE1394 Fire Wire redirect icon

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC204A - Demo Manual redirect icon

335.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R012 Reliability Data redirect icon

31.55 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 11/01/1998
英文
Wide Input Range, High Efficiency Step-Down Switching Regulators redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 8
show more Icon

数据手册 1

LT1776: Wide Input Range, High Efficiency, Step-Down Switching Regulator Data Sheet

可靠性数据 1

R012 Reliability Data

用户手册 1

DC204A - Demo Manual

设计笔记 4

DN202 - 60V, High Efficiency Buck Switching Regulators in SO-8
DN191 - The LT1776 Provides Power for the IEEE1394 Fire Wire
Design Note 202: 60V, High Efficiency Buck Switching Regulators in SO-8
Design Note 191: The LT1776 Provides Power for the IEEE1394 Fire Wire

技术文章 1

Wide Input Range, High Efficiency Step-Down Switching Regulators

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT1776CN8#PBF 8-Lead PDIP (Narrow 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1776CS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1776CS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1776IN8#PBF 8-Lead PDIP (Narrow 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1776IS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1776IS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT1776CN8#PBF

量产

LT1776IN8#PBF

量产

pdf

PCN22_0241_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

8月 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT1776CN8#PBF

量产

LT1776IN8#PBF

量产

pdf

PCN22_0172_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1776CS8#PBF

量产

LT1776CS8#TRPBF

量产

LT1776IS8#PBF

量产

LT1776IS8#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

6月 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1776CS8#PBF

量产

LT1776CS8#TRPBF

量产

LT1776IS8#PBF

量产

LT1776IS8#TRPBF

量产

pdf

PCN21_0060_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT1776CN8#PBF

量产

LT1776IN8#PBF

量产

pdf

PCN22_0241_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
8月 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT1776CN8#PBF

量产

LT1776IN8#PBF

量产

pdf

PCN22_0172_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1776CS8#PBF

量产

LT1776CS8#TRPBF

量产

LT1776IS8#PBF

量产

LT1776IS8#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
6月 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1776CS8#PBF

量产

LT1776CS8#TRPBF

量产

LT1776IS8#PBF

量产

LT1776IS8#TRPBF

量产

pdf

PCN21_0060_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

硅振荡器1
LTC6909
popup image
Cart

量产

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件 1

reference details image

DC204A-B

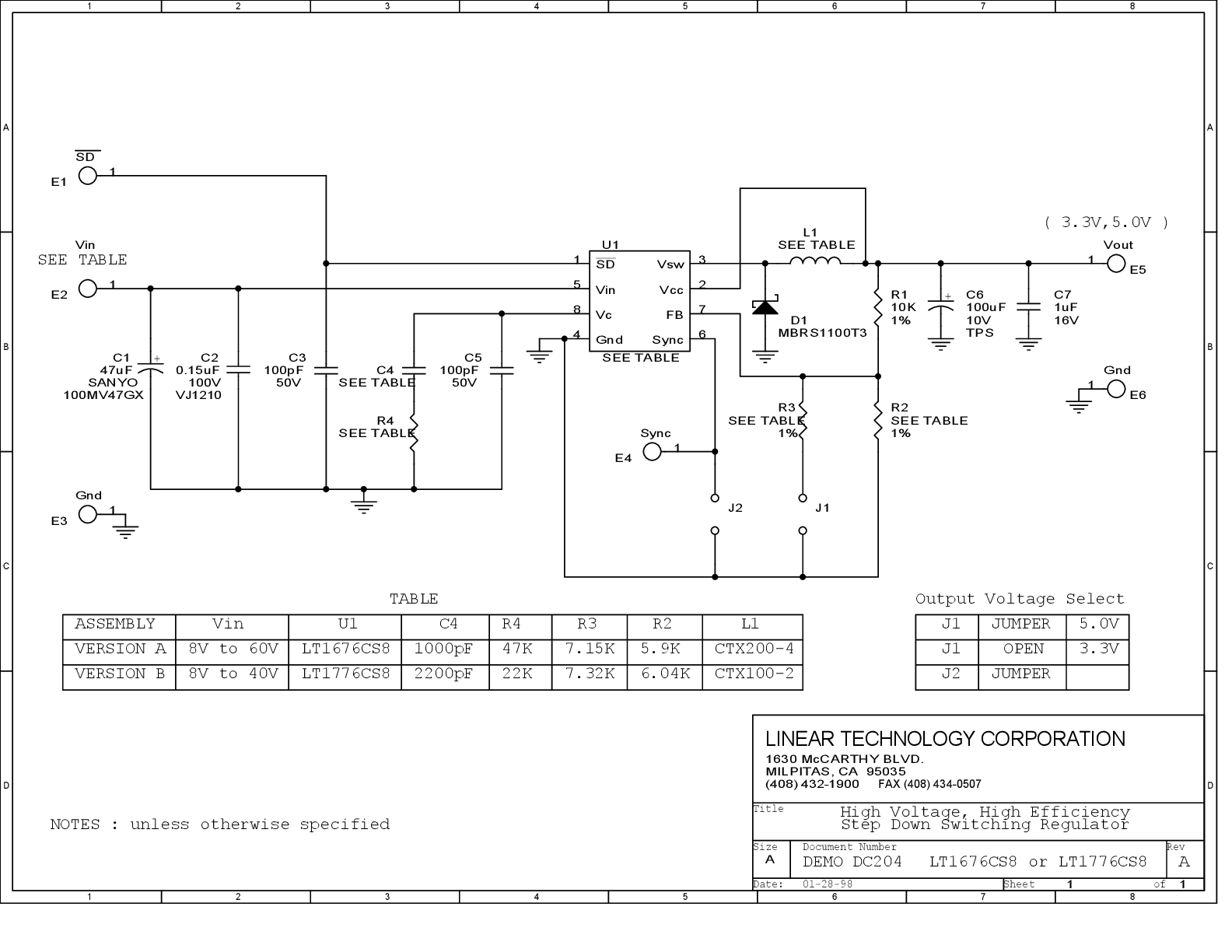

LT1776CS8 | High Voltage, High Efficiency, Step-Down Switching Regulator, 7V to 60VIN, 3.3V and 5V @ 0.5A Out (Thru-hole Input Cap)
