概览
优势和特点
- 宽的 VIN 范围：1.9V 至 18V
- 300kHz 固定频率电流模式控制
- 1A 轨至轨 N沟道 MOSFET 驱动器
- 低的 53mV 电流限制门限电压改善了效率
- 实现了需要低压侧功率晶体管的升压、SEPIC 和反激式转换器
- 具有前沿消隐功能的内部电流检测放大器
- 高达 500kHz 的外部同步
- 突发模式 (Burst Mode®) 操作用于在轻负载条件下实现高效率
- 140μA 静态电流
- 15μA 停机电流
- 8 引脚 MSOP 封装和 SO 封装
产品详情
LT®1619 是一款固定频率 PWM 控制器，用于实现具极少外部组件的电流模式 DC/DC 转换器。LT1619 采用 1.9V 至 18V 的输入电压工作，并且适合多种电池供电型和分布式 DC/DC 转换器。内部轨至轨 N 沟道 MOSFET 驱动器采用输入 (在非自举模式中) 或依靠输出 (在自举操作中) 供电运作。该驱动器专为在升压、SEPIC、反激式和其他拓扑中驱动一个低压侧功率晶体管而设计。

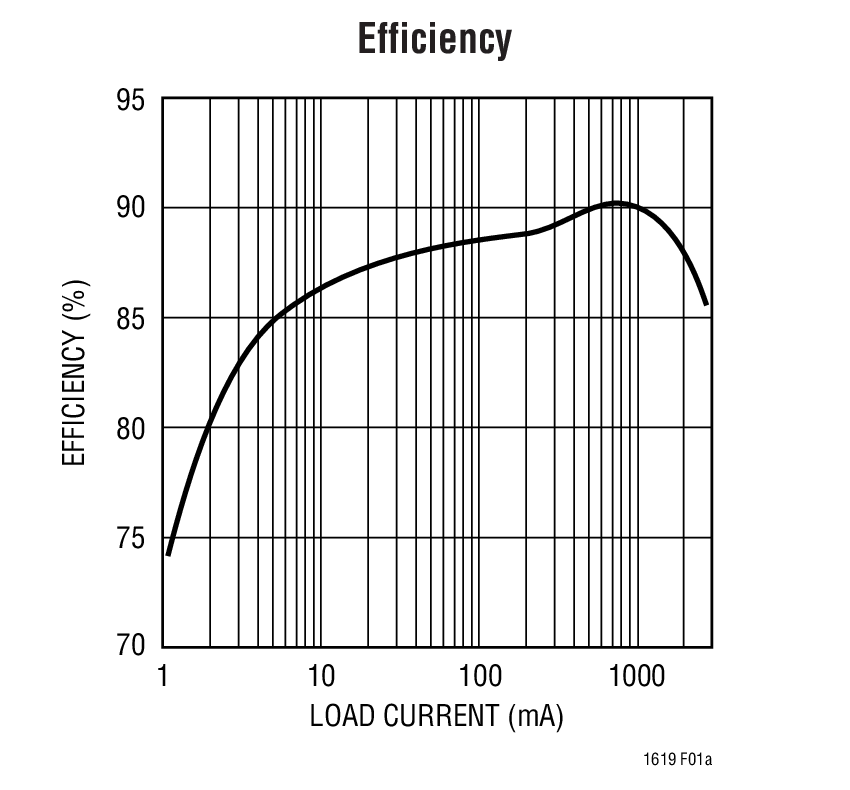

在重负载时利用一个 53mV 电流检测电压和在轻负载时采用突发模式操作改善了转换器效率。工作频率在内部设定为 300kHz。另外，振荡器还可在外部同步至高达 500kHz。无负载静态电流为 140μA，而停机电流为 15μA。

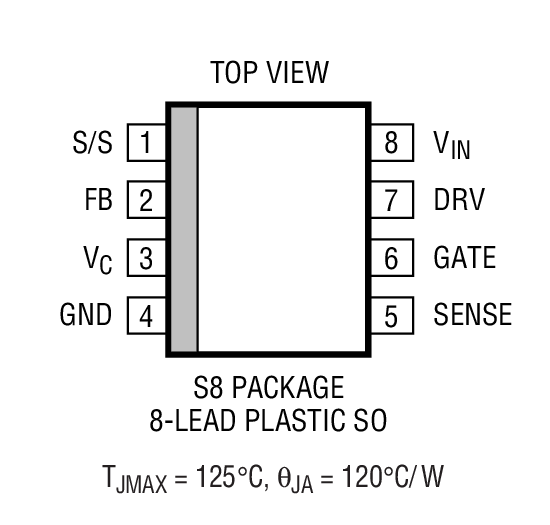

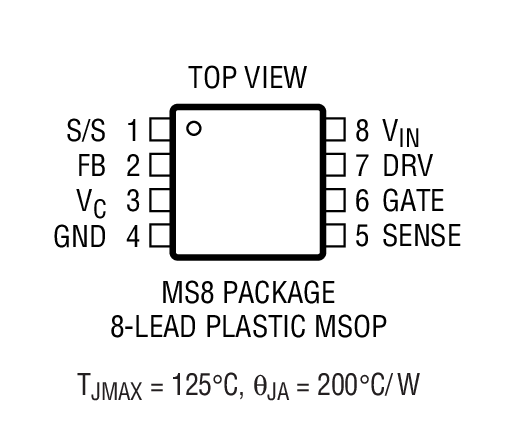

LT1619 采用 8 引脚 MSOP 封装和 SO 封装。
应用
- 3.3V 至 5V DC/DC 转换器
- 分布式电源
- 隔离式电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R389 Reliability Data3/21/2018
-
LT1619 Boost Controller Provides Efficient Solutions for Low Voltage Inputs9/1/2000 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT1619
配套产品推荐
LT1619 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1619EMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1619EMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1619ES8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1619ES8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R389 Reliability Data |
