ADP3333

不推荐用于新设计

高精度，超低IQ、300 mA、ANYCAP®低压差稳压器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高线路和负载精度：±0.8%(25℃)、±1.8%（整个温度范围内）
  • 超低压差：300mA时，230 mV（最大值）
  • 仅需COUT = 1.0 µF便可保持稳定
  • anyCAP使用任意电容均可保持稳定（包括MLCC）
  • 限流、限热
  • 低噪声
  • 低关断电流：<1 µA
  • 电源电压范围：2.6 V至12 V
  • 工作温度范围：–40°C~+85°C
  • 超小型8引脚MSOP封装

ADP3333属于ADP333x系列精密低压差anyCAP®稳压器。该器件与MAX8860引脚兼容，ADP3333可在2.6V至12V的宽输入电压范围内工作，提供高达300mA的负载电流。ADP3333采用新颖的架构和改良的工艺，与传统LDO相比性能更出色，比竞争产品更具性能优势。它采用专利设计，仅需一个1.0 µF输出电容便可保持稳定。这款器件对输出电容的等效串联电阻(ESR)不敏感，使用任何优质电容均可稳定工作，其中包括适合空间受限应用的陶瓷(MLCC)型电容。ADP3333在室温条件下可达到±0.8%的出色精度，温度、线路和负载变化的精度为±1.8%。ADP3333在300 mA时的压差仅为140 mV（典型值）。该器件还具有安全限流、热过载保护特性及关断功能。在关断模式下，接地电流降至1 以下。在轻载情况下，ADP3333具有70 µA（典型值）超低静态电流。
ADP3333
高精度，超低IQ、300 mA、ANYCAP®低压差稳压器
ADP3333 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 4

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADP7102
推荐用于新设计 20 V、300 mA低噪声CMOS LDO
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

参考电路

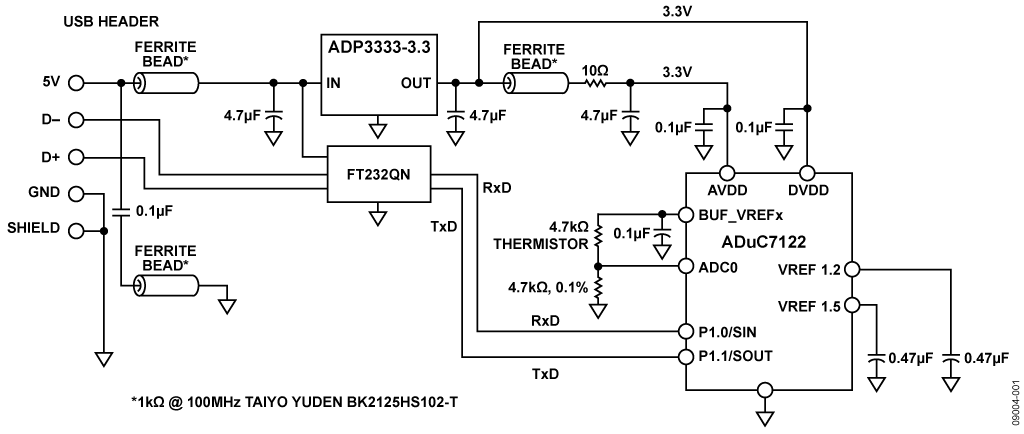

CN0153 参考设计

利用精密模拟微控制器ADuC7122和外部热敏电阻构建基于USB的温度监控器

查看参考设计详情

特性和优点

  • 典型温度范围为-90 C至+150 C
  • 热敏电阻温度监控器
  • 带ARM7处理内核的单芯片解决方案

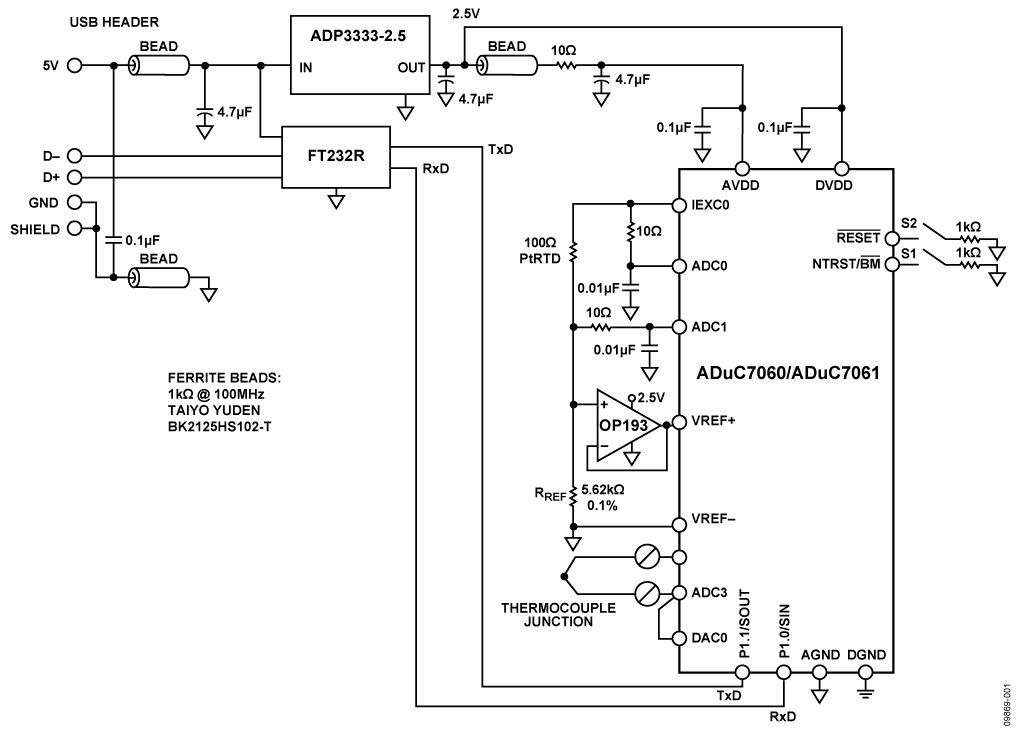

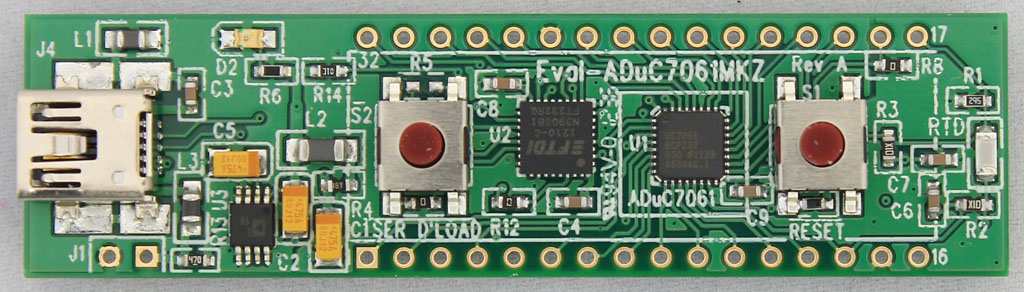

CN0214 参考设计

采用ARM7的USB热电偶温度测量系统

查看参考设计详情

特性和优点

  • 典型温度范围为-200 C至+400 C
  • T型热电偶测量系统
  • 带ARM7处理内核的单芯片解决方案
  • 采用RTD进行冷结补偿
CN0153
利用精密模拟微控制器ADuC7122和外部热敏电阻构建基于USB的温度监控器
CN0214
采用ARM7的USB热电偶温度测量系统
