ADUC7023

精密模拟微控制器，12位模拟I/O，具有增强型IRQ处理程序的ARM7TDMI MCU

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • Analog I/O
    • 多通道12位1 MSPS ADC
      • 多达12个ADC通道
    • 全差分模式和单端模式
    • 模拟输入范围：0 V至VREF
    • 12位电压输出DAC
      • 提供4个DAC输出
    • 片内基准电压
    • 片内温度传感器
    • 电压比较器
  • 微控制器
    • 16位/32位RISC架构、ARM7TDMI内核
    • JTAG端口支持代码下载和调试
  • 时钟选项
    • 片内调整振荡器(±3%)
    • 外部时钟晶体
    • 可达44 MHz的外部时钟源
    • 具有可编程分频器的41.78 MHz PLL
  • 存储器
    • 62 kB Flash/EE存储器，8 kB SRAM
    • 在线下载，基于JTAG的调试
    • 软件触发在线重新编程能力
  • 用于FIQ和IRQ的矢量中断控制器
    • 每类中断支持8种优先级
    • 边沿或电平中断外部引脚输入
  • 片内外设
    • 2个完全I2C兼容通道
    • SPI（主模式下20 Mbps，从模式下10 Mbps）
      • 输入级和输出级具有4字节FIFO
    • 最多20个GPIO引脚——仅数字GPIO兼容5 V电压
    • 3个通用定时器
      • 看门狗定时器(WDT)
    • 可编程逻辑阵列(PLA)
      • 16个PLA元件
    • 16位、5通道PWM
更多细节
show more Icon
ADuC7023是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

ADC具有多达12路单端输入。另外还有4个ADC输入通道也可以和4个DAC的输出引脚复用。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

通过编程可将DAC输出范围设置为两种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保持其输出电压。

这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI®，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7023内置一个高级中断控制器。ADuC7023内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。

片内出厂固件支持通过I2C串行接口端口进行在线下载，并且支持通过JTAG接口进行非介入式仿真。. 这些特性都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。 该器件内置一个提供5路输出信号的16位PWM。

为便于通信，该器件内置2个 I2C 通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。

ADuC7023采用2.7 V至3.6 V电源供电，额定温度范围为−40°C至+125°C工业温度范围，提供32引脚和40引脚LFCSP封装。另外还提供36引脚晶圆级CSP封装(WLCSP)


应用
  • 光纤网络
  • 工业控制和自动化系统
  • 智能传感器、精密仪器
  • 基站系统

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUC7023

文档

12
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 信息
  • 数据手册
  • 技术文章
  • 应用笔记
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 11/12/2020
英文

ADuC7023: Precision Analog Microcontroller, 12-Bit Analog I/O, ARM7TDMI MCU with Enhanced IRQ Handler Data Sheet (Rev.H)

打开PDF文件

redirect
916.92 K
download

下载 PDF

信息

2

PDF Vector

HTML

更新 12/30/2014
英文
SFP Chipset and Reference Design Simplify 4.25 GBPS Transceivers redirect icon

PDF Vector

HTML

更新 02/10/2015
日文
SFPチップセットと参考デザインにより4.25GBPSトランシーバを簡素化 redirect icon

技术文章

5

PDF Vector

URL

更新 09/10/2009
英文
Part 2: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards redirect icon

PDF Vector

URL

更新 09/10/2009
英文
Part 1: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards redirect icon

PDF Vector

PDF

更新 06/03/2004
英文
Precision Analog Microcontroller Simplifies Optical Transceiver Design redirect icon

PDF Vector

URL

更新 06/20/2019
英文
Low Power, Low Cost, Wireless ECG Holter Monitor redirect icon

PDF Vector

URL

更新 12/26/2004
英文
Integrated Route Taken to Pulse Oximetry redirect icon

应用笔记

2

PDF Vector

pdf

更新 02/14/2015
英文
AN-806: Flash Programming via I2C—Protocol Type 5 (Rev.D) redirect icon

116 kB

download

下载 PDF

PDF Vector

pdf

更新 09/20/2006
中文
AN-806: ADuC70xxBCPZxxI系列芯片I2C®下载协议 (Rev.A) redirect icon

148 kB

download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 07/21/2010
英文
UG-176: Evaluation Board User Guide for ADuC7023 redirect icon

486.87 K

download

下载 PDF

PDF Vector

pdf

更新 07/21/2010
中文
UG-176：ADuC7023评估板用户指南 redirect icon

486 kB

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 9
show more Icon

数据手册 1

ADuC7023: Precision Analog Microcontroller, 12-Bit Analog I/O, ARM7TDMI MCU with Enhanced IRQ Handler Data Sheet (Rev.H)
ADuC7023: Silicon Anomaly Data Sheet (Rev. C 09/2014)

用户手册 1

UG-176：ADuC7023评估板用户指南
专门用于Eval-ADuC7023评估板的I2CWSD
支持在评估板上使用ADuC7023的P0.4/P0.5的实用工具

应用笔记 1

AN-806: ADuC70xxBCPZxxI系列芯片I2C®下载协议 (Rev.A)
AN-806: Companion Code, Schematic and USB Drivers

技术文章 5

Part 2: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards
Part 1: Simplifying Design of Industrial Process-Control Systems with PLC Evaluation Boards
Precision Analog Microcontroller Simplifies Optical Transceiver Design
Integrated Route Taken to Pulse Oximetry

信息 1

SFP Chipset and Reference Design Simplify 4.25 GBPS Transceivers

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADUC7023BCBZ62I-R7 36-Ball WLCSP (3.4mm x 3.4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUC7023BCP6Z62I 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUC7023BCP6Z62IR7 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUC7023BCP6Z62IRL 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUC7023BCPZ62I 32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUC7023BCPZ62I-R7 32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUC7023BCPZ62I-RL 32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 19, 2018

- 16_0131

ADuC7023 Kernel Change

ADUC7023BCBZ62I-R7

量产

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN16_0131_Form

external-icon

xls

Material_Report

Download

7月 7, 2014

- 14_0163

Data Sheet & Silicon Anomaly Sheet updates for ADuC7023, ADuC7121, ADuC7122, ADuC7124/6, ADuC7060/61, ADuCM360/1, ADuCM350 product

ADUC7023BCBZ62I-R7

量产

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN14_0163_Form

external-icon

xls

Material_Report

Download

7月 18, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN21_0271_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

8月 1, 2016

- 16_0035

Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN16_0035_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

5月 23, 2014

- 13_0233

Assembly Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China.

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

pdf

PCN13_0233_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Results Summary

external-icon

6月 28, 2013

- 13_0135

Clarification of Absolute Maximum Ratings of GPIO/Analog pins for ADuC7023 product

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN13_0135_Form

external-icon

xls

Material_Report

Download

11月 10, 2022

- 22_0277

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN22_0277_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Plan

external-icon

pdf

Qualification Plan

external-icon

pdf

Qualification Results Summary

external-icon

5月 11, 2014

- 13_0231

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN13_0231_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Report Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 19, 2018

- 16_0131

arrow down

ADuC7023 Kernel Change

ADUC7023BCBZ62I-R7

量产

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN16_0131_Form

external-icon

xls

Material_Report

Download
7月 7, 2014

- 14_0163

arrow down

Data Sheet & Silicon Anomaly Sheet updates for ADuC7023, ADuC7121, ADuC7122, ADuC7124/6, ADuC7060/61, ADuCM360/1, ADuCM350 product

ADUC7023BCBZ62I-R7

量产

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN14_0163_Form

external-icon

xls

Material_Report

Download
7月 18, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN21_0271_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon
8月 1, 2016

- 16_0035

arrow down

Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN16_0035_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon
5月 23, 2014

- 13_0233

arrow down

Assembly Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China.

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

pdf

PCN13_0233_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Results Summary

external-icon
6月 28, 2013

- 13_0135

arrow down

Clarification of Absolute Maximum Ratings of GPIO/Analog pins for ADuC7023 product

ADUC7023BCP6Z62I

量产

ADUC7023BCP6Z62IR7

量产

ADUC7023BCP6Z62IRL

量产

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN13_0135_Form

external-icon

xls

Material_Report

Download
11月 10, 2022

- 22_0277

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN22_0277_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Plan

external-icon

pdf

Qualification Plan

external-icon

pdf

Qualification Results Summary

external-icon
5月 11, 2014

- 13_0231

arrow down

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

ADUC7023BCPZ62I

量产

ADUC7023BCPZ62I-R7

量产

ADUC7023BCPZ62I-RL

量产

pdf

PCN13_0231_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Report Summary

external-icon

软件和型号相关生态系统

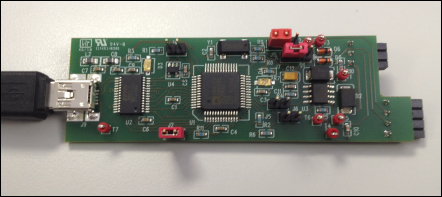

评估套件 1

EVAL-ADUC7023

ADuC7023 QuickStart和QuickStart Plus开发系统

zoom

EVAL-ADUC7023

ADuC7023 QuickStart和QuickStart Plus开发系统

download icon

下载

 print icon

打印
EVAL-ADUC7023
ADuC7023 QuickStart和QuickStart Plus开发系统
立即购买 更多内容

产品详情

用于评估完全集成的1 MSPS、12位数据采集系统 ADuC7023的开发系统，该采集系统在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

用于ADuC7023精密模拟微控制器的QuickStart Plus套件提供通过UART进行调试的功能和汇编/C源代码调试环境。此外，QuickStart Plus套件还允许真正的非介入式JTAG仿真。这些套件适用于想拥有一个全面硬件开发环境的新用户。

评估板订购信息

  • EVAL-ADuC7023QSPZ使用32-LFCSP器件
  • EVAL-ADuC7023QSPZ1使用40-LFCSP器件

资料

pdf icon

HTML

MicroConverter® On-Chip Download/Debug Kernel reference design link

pdf icon

HTML

MicroConverter Development Tools reference design link

pdf icon

pdf

UG-176：ADuC7023评估板用户指南 Download

486 kB

更多 Arrow image

软件

pdf icon

ZIP

Keil MDKARM reference design link

pdf icon

ZIP

PLATool Download

1.34 M

pdf icon

ZIP

Elves-v2.0.0.1 Download

1.17 M

pdf icon

ZIP

ARMWSD-UART Download

1.29 M

评估套件1

EVAL-ADUC7023

ADuC7023 QuickStart和QuickStart Plus开发系统

参考电路 1

CN0153

利用精密模拟微控制器ADuC7122和外部热敏电阻构建基于USB的温度监控器

zoomopens a dialog

CN0153

利用精密模拟微控制器ADuC7122和外部热敏电阻构建基于USB的温度监控器

download icon

下载

 print icon

打印
CN0153

参考设计

tooltip Info:参考设计
利用精密模拟微控制器ADuC7122和外部热敏电阻构建基于USB的温度监控器

特性和优点

  • 典型温度范围为-90 C至+150 C
  • 热敏电阻温度监控器
  • 带ARM7处理内核的单芯片解决方案
查看参考设计详情 external link

使用部分 15

aduc7120 reference design link

ADUC7022 reference design link

ADP3333 reference design link

ADUC7021 reference design link

ADUC7020 reference design link

ADUC7019 reference design link

ADUC7122 reference design link

ADUC7025 reference design link

ADUC7028 reference design link

ADUC7023 reference design link

ADUC7029 reference design link

ADUC7121 reference design link

ADUC7024 reference design link

ADUC7027 reference design link

ADUC7026 reference design link

参考电路1

CN0153

利用精密模拟微控制器ADuC7122和外部热敏电阻构建基于USB的温度监控器

最新评论

需要发起讨论吗？ 没有关于 aduc7023的相关讨论？是否需要发起讨论？
在论坛上发起讨论

近期浏览

产品详情
参考资料
评估套件
参考电路
最新评论
