概览
优势和特点
- 模拟I/O
- 多通道、12位、1 MSPS ADC
多达16个ADC通道 - 全差分模式和单端模式
- 模拟输入范围：0 V至VREF
- 12位电压输出DAC
最多提供4路DAC输出 li> - 片内基准电压
- 片内温度传感器(±3°C)
- 电压比较器
- 多通道、12位、1 MSPS ADC
- 微控制器
- ARM7TDMI内核、16位/32位RISC架构
- JTAG端口支持代码下载和调试
- 时钟选项
- 片上调整振荡器(±3%)
- 外部时钟晶体
- 可达44 MHz的外部时钟源
- 具有可编程分频器的41.78 MHz锁相环
- 欲了解更多特性，请参考数据手册
产品详情

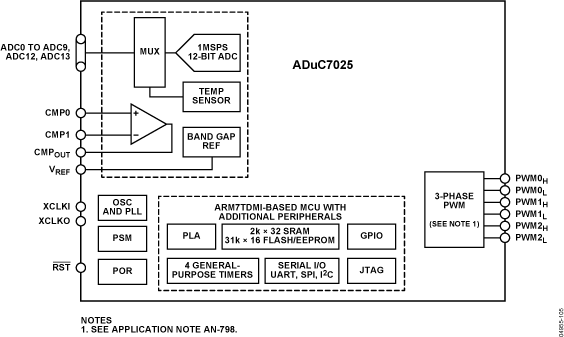

ADuC7019/ADuC7020/ADuC7021/ADuC7022/ADuC7024/ADuC7025/ ADuC7026/ADuC7027/ADuC7028/ADuC7029均为完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash®/EE存储器。
ADC具有多达12路单端输入。 另外还有4个ADC输入通道，与4个DAC输出引脚复用。 4路DAC输出仅在特定型号上提供(ADuC7020、ADuC7026、ADuC7028和ADuC7029)。 然而，在无DAC输出的情况下，这些引脚仍然可以用作ADC的输入引脚，这样ADC的输入最多可以达到16通道。 ADC可以在单端或差分输入模式下工作。 ADC输入电压范围为0 V至VREF。 低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。
根据器件型号不同，片内最多可内置4个缓冲电压输出DAC。 通过编程可以将DAC输出范围设置为三种电压范围之一。
这些器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号(UCLK)。 该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。 微控制器内核为ARM7TDMI®，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。 片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。 ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。
片内出厂固件支持通过UART或I2C串行接口端口进行串行在线下载，并且支持通过JTAG接口进行非介入仿真。 这些特性都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。

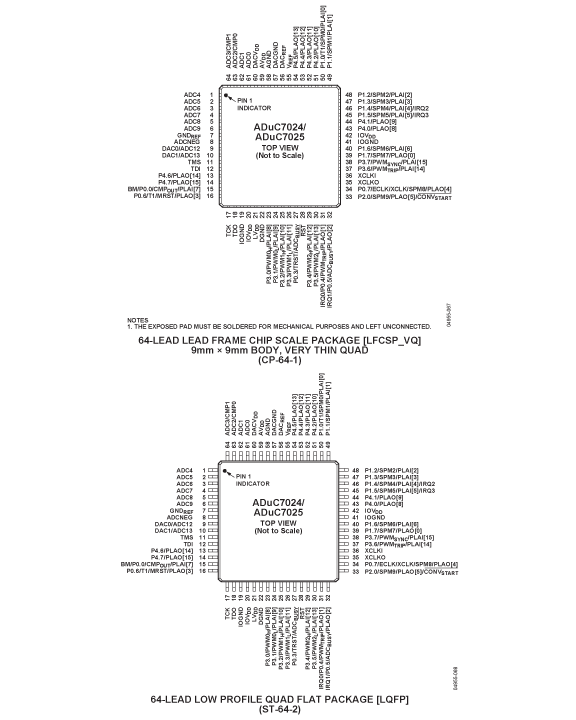

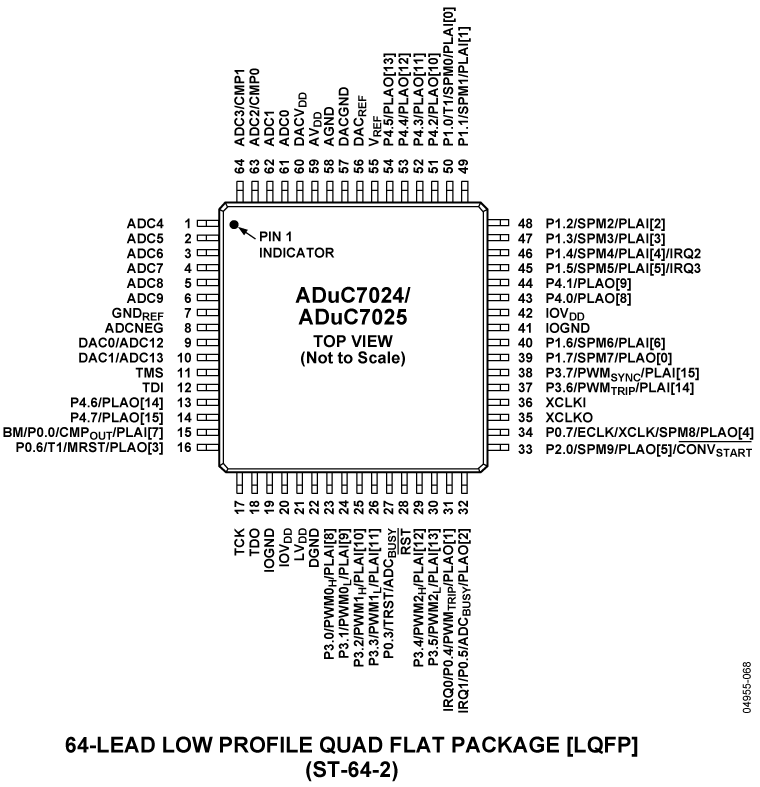

这些器件的工作电压范围为2.7 V至3.6 V，额定温度范围为−40°C至+125°C工业温度范围。工作频率为41.78 MHz时，其典型功耗为120 mW。 ADuC7019/ADuC7020/ADuC7021/ ADuC7022/ADuC7024/ADuC7025/ADuC7026/ADuC7027/ADuC7028/ ADuC7029有多种存储器类型和封装形式（详见订购指南）。
应用
- 工业控制和自动化系统
- 智能传感器、精密仪器
- 基站系统、光纤网络
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
