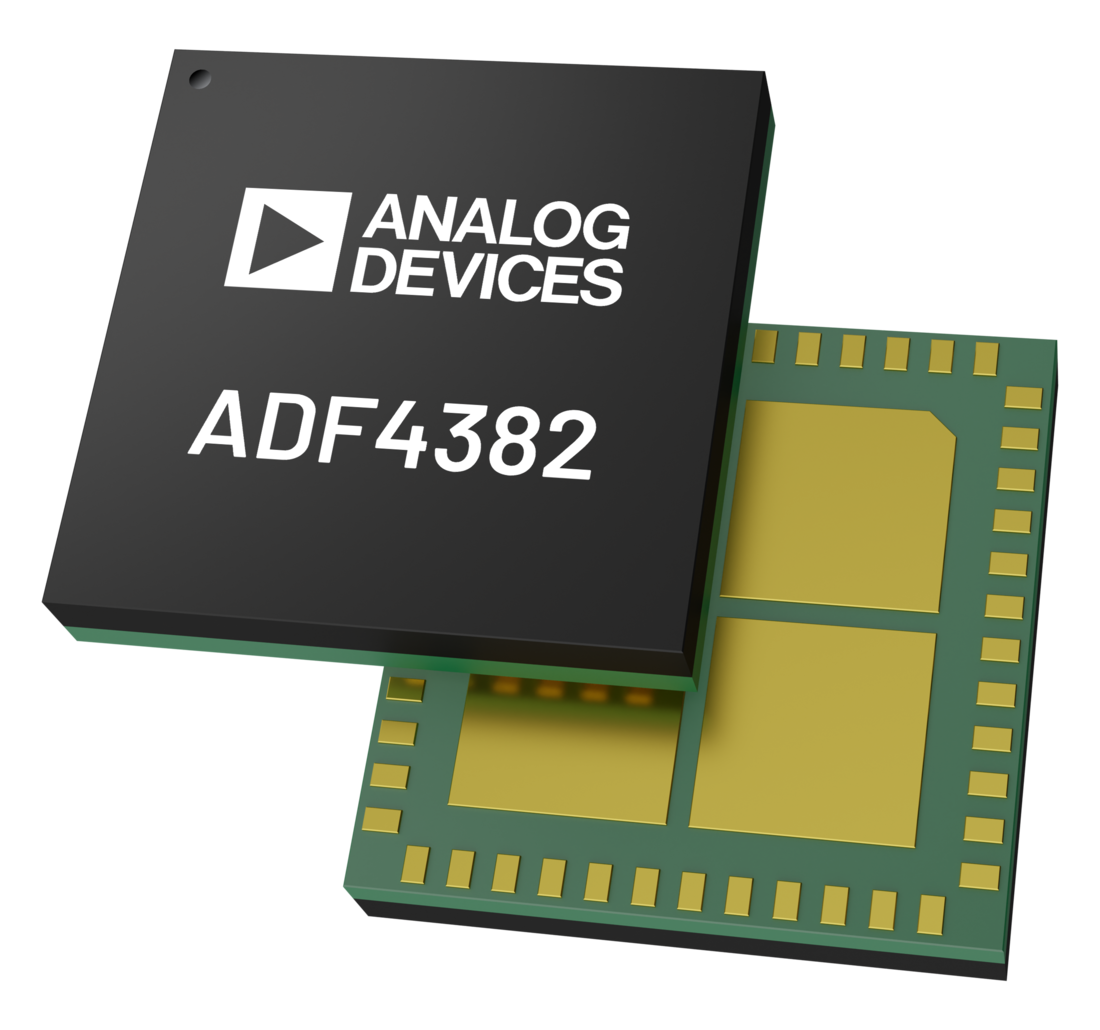

ADF4382

推荐用于新设计

集成 VCO 的微波宽带频率合成器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输出频率范围：687.5 MHz 至 22 GHz
  • 20 GHz 时的积分 RMS 时基误差 = 20 fs（积分带宽：100 Hz 至 100 MHz）
  • 20 GHz 时的积分 RMS 时基误差 = 31 fs（ADC SNR 方法）
  • VCO 快速校准时间 < 1 μs
  • VCO 自动校准时间 < 100μs
  • 相位本底噪声：20 GHz 时为 −156 dBc/Hz
  • PLL 规格：
    • -239 dBc/Hz：归一化带内相位本底噪声
    • -287 dBc/Hz：归一化带内 1/f 噪声
    • 625 MHz 最大相位/频率检测器输入频率
    • 4.5 GHz 参考输入频率
    • 典型杂散 fPFD：−90 dBc
  • 基准输出延迟规格
    • 传播延迟温度系数：0.06 皮秒/℃
    • 调整步长：<1 ps
  • 多芯片输出相位对齐
  • 3.3V 和 5V 电源
  • ADIsimPLL™环路滤波器设计工具支持
  • 7 mm × 7 mm, 48 端子 LGA
  • 工作温度为 −40°C 至 +105°C

ADF4382 是一款高性能、超低抖动、小数 N 分频锁相环 (PLL)，带有集成电压控制振荡器 (VCO)，非常适合 5G 应用或数据转换器时钟应用的本地振荡器 (LO) 生成。高性能 PLL 具有 −239 dBc/Hz 的品质因数、低 1/f 噪声和整数模式下 625 MHz 的高 PFD 频率，可实现超低带内噪声和综合抖动。ADF4382 可产生 11 GHz 至 22 GHz 基本倍频范围内的频率，从而无需使用次谐波滤波器。ADF4382 上的输出分频器可产生从 687.5 MHz 至 22 GHz 的完整输出频率范围。

对于多数据转换器时钟应用，ADF4382 通过在 PLL 反馈环路中包含输出分频器，自动将其输出与输入参考边沿对齐。对于需要确定性延迟或延迟调整功能的应用，提供分辨率 <1 ps 的可编程输出延迟参考。保证在多个套件和温度范围内参考输出延迟，从而实现可预测和精确的多芯片对齐。

ADF4382 框图十分简单，通过简化的串行外设接口 (SPI) 寄存器映射、外部 SYNC 输入以及整数和小数模式下可重复的多芯片对齐，可以缩短开发时间。

应用

  • 高性能数据转换器时钟
  • 无线基础设施（MC-GSM、5G、6G）
  • 测试和测量

    •
    ADF4382
    集成 VCO 的微波宽带频率合成器
    ADF4382 Functional Block Diagram ADF4382 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    应用笔记 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    器件驱动器 2

    硬件生态系统

    部分模型 产品周期 描述
    ADC/DAC组合转换器 1
    AD9084
    		推荐用于新设计 Apollo MxFE 四路 16 位 28GSPS 射频 DAC 和四路 12 位 20 GSPS 射频 ADC
    比较器 1
    LTC6957
    		低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器
    时钟IC 2
    HMC7044B
    		推荐用于新设计 支持 JESD204B 和 JESD204C 的高性能、3.2 GHz、14 输出抖动衰减器
    ADF4030
    		推荐用于新设计 10-Channel Precision Synchronizer
    线性稳压器 3
    LT3041
    		推荐用于新设计 具有 VIOC 的 20 V、1 A、超低噪声、超高 PSRR 线性稳压器
    LT3045
    		推荐用于新设计 20V、500mA、超低噪声、超高 PSRR 线性稳压器
    LT3042
    		推荐用于新设计 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    ADIsimPLL™

    ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

    打开工具

    IBIS 模型 1

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    EVAL-ADF4382

    评估带集成 VCO 的 ADF4382 微波宽带频率合成器

    立即购买 更多内容

    特性和优点

    • 独立评估板，包括具有集成 VCO、环路滤波器、USB 接口、板载基准振荡器、传播延迟校准路径和电压稳压器的 ADF4382  频率合成器
    • 可以利用基于 Windows® 的软件，通过 PC 来控制频率合成器功能
    • 由外部 6V 电源供电

    产品详情

    EV-ADF4382SD1Z 评估带有用于锁相环 (PLL) 的集成压控振荡器 (VCO) 的 ADF4382 频率合成器的性能。用户指南中的图 1 显示了评估板的照片。EV-ADF4382SD1Z 包含 ADF4382 频率合成器，具有集成的 VCO、USB 接口、电源连接器、板载基准振荡器、传播延迟校准路径和微缩版本 A (SMA) 连接器。EV-ADF4382SD1Z 的输出与 50 Ω 传输线交流耦合，使这些输出适合驱动 50 Ω 阻抗仪器。

    EV-ADF4382SD1Z 需要 SDP-S 控制器板，该控制器板不随评估板套件提供。凭借 ADI 的 ACE 软件，SDP-S 可对 EV-ADF4382SD1Z 进行软件编程。

    ADF4382 频率合成器的完整规格可在 ADF4382 数据手册中找到，使用 EVADF4382SD1Z 时必须同时参阅该数据手册和本用户指南。
    EVAL-ADF4382
    评估带集成 VCO 的 ADF4382 微波宽带频率合成器

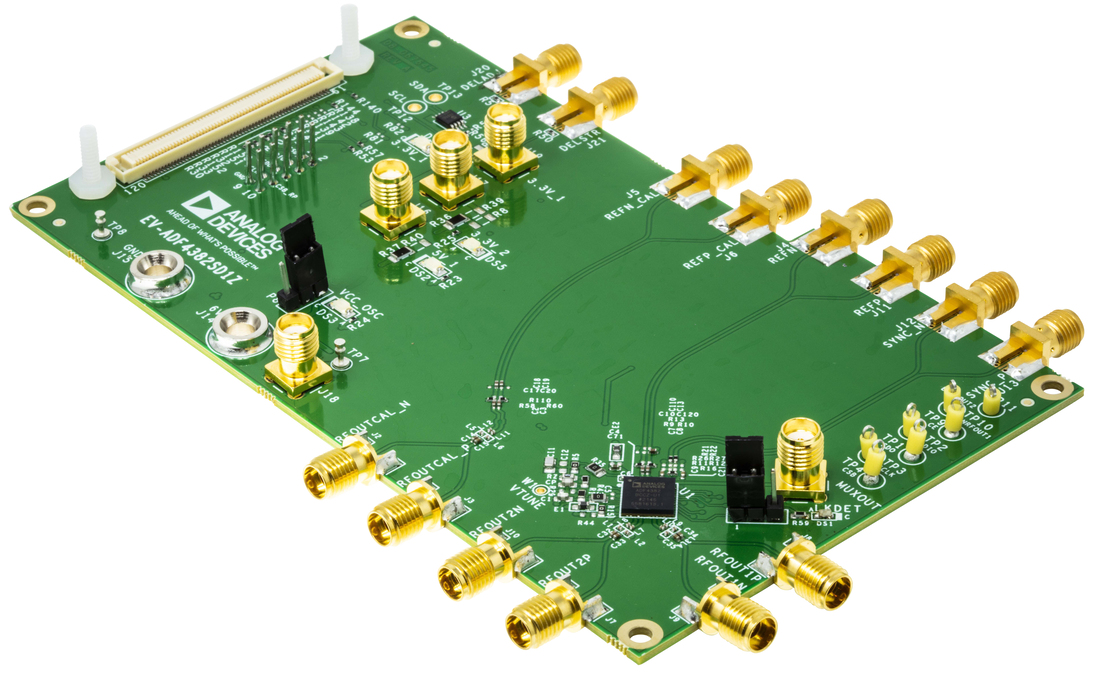

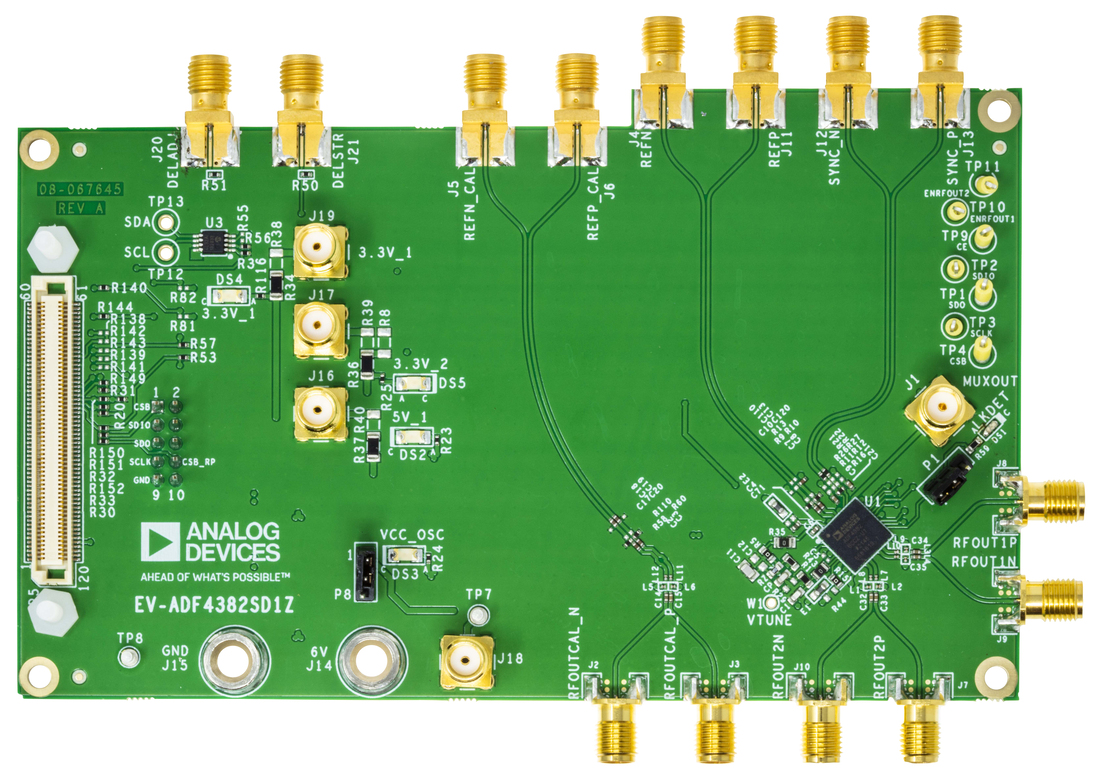

    EVAL-ADF4382 Board Photo Angle View EVAL-ADF4382 Board Photo Top View
