概览

优势和特点

  • 可调模拟输出:8.7 mA至31.7 mA,RL = 25 Ω至50 Ω
  • 低功耗精密复数NCO允许载波设置在DAC带宽内的任意位置,而增加的功耗低于<300 mW
  • 辅助DAC支持I和Q增益匹配和失调控制
  • 包含可编程I和Q相位补偿
  • 内部数字上变频功能
  • 多芯片同步接口
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 100引脚、裸露焊盘TQFP封装

产品详情

AD9785/AD9787/AD9788分别是12位、14位和16位、高动态范围TxDAC®器件,提供800 MSPS采样速率,可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性,包括复合数字调制以及增益、相位与失调补偿。DAC输出经过优化,可以与模拟正交调制器无缝接口,例如ADI公司的ADL537x 系列。串行外设接口(SPI®)允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。AD978x系列采用0.18 μm CMOS工艺制造,以1.8 V和3.3 V电源供电。提供100引脚TQFP封装。

产品特色

  1. 利用低噪声与交调失真(IMD)特性,从基带到高中频的宽带信号可以实现高质量合成。
  2. 专有的DAC输出开关技术可增强动态性能。
  3. CMOS数据输入接口,具有可调的建立与保持功能。
  4. 低功耗复数32位数控振荡器(NCO)。

应用

  • 无线基础设施
  • W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM
  • 数字高/低中频合成
  • 发射分集
  • 宽带通信
  • LMDS/MMDS、点对点

    产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

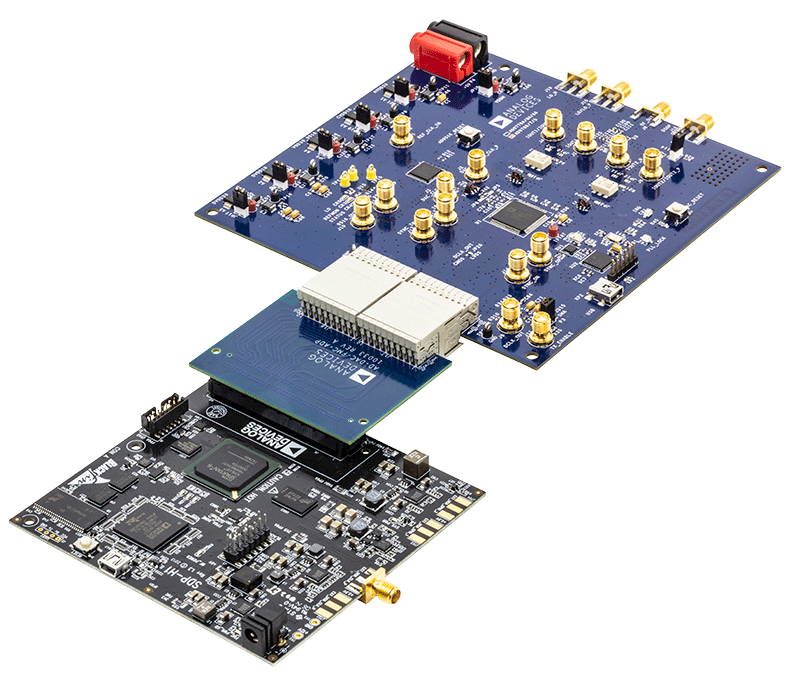

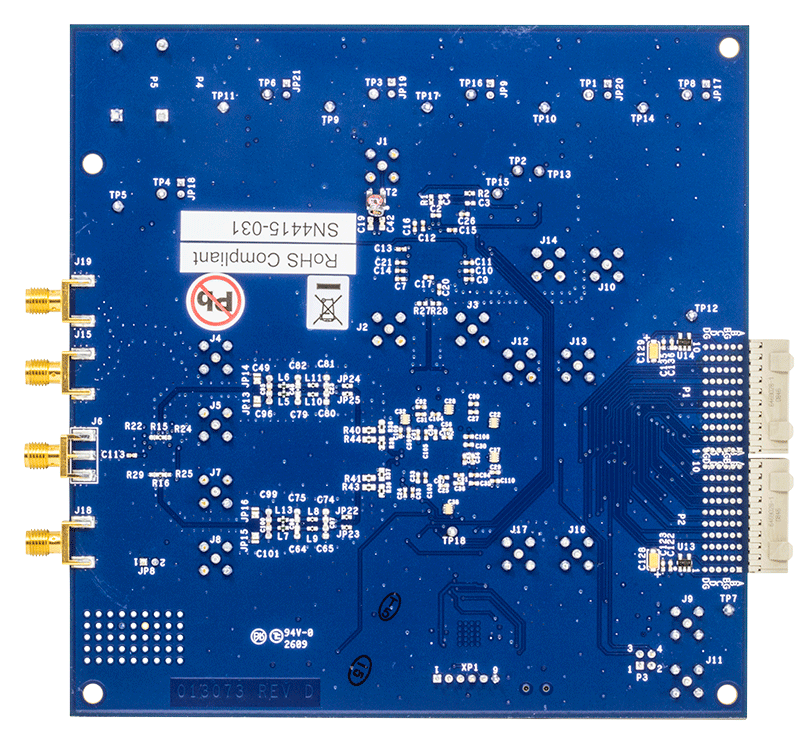

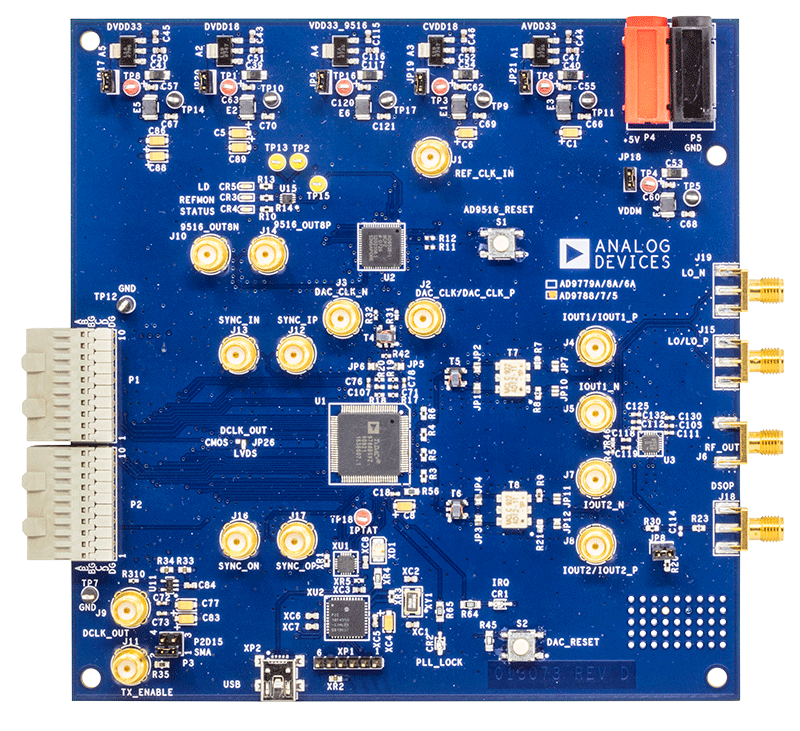

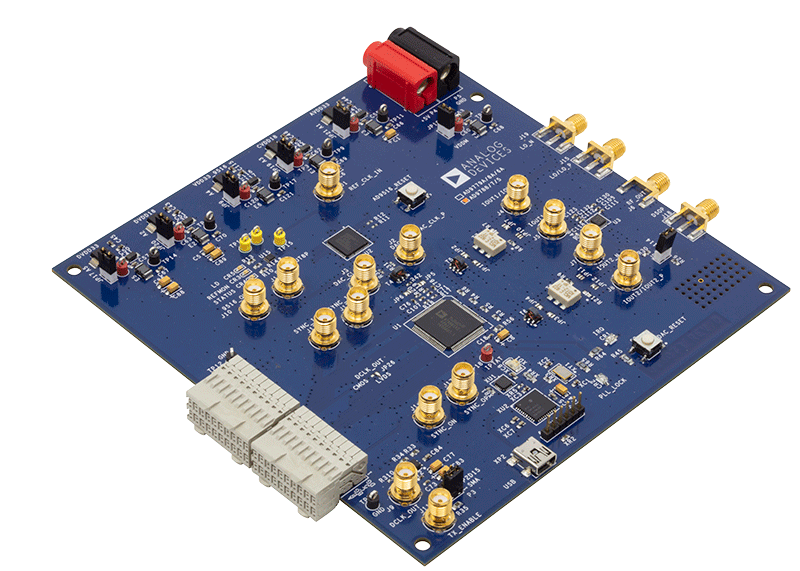

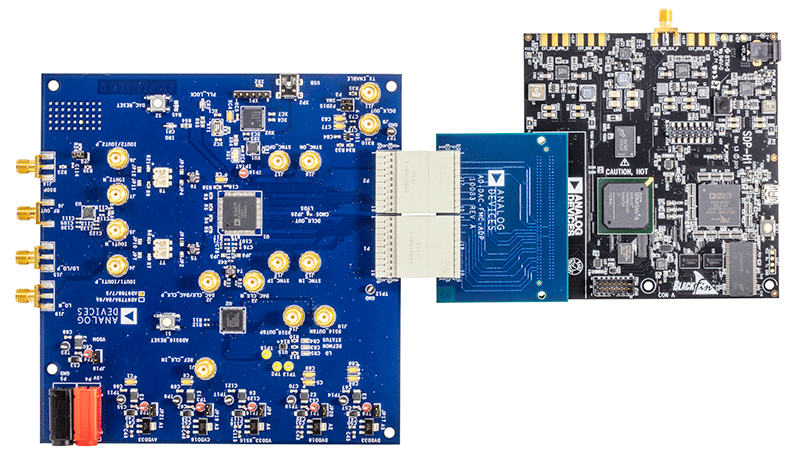

    评估套件 (2)
