概览

优势和特点

  • 可调模拟输出:8.7 mA至31.7 mA,RL = 25 Ω至 50 Ω
  • 低功耗、精密复数NCO允许载波位于DAC带宽内的任意位置,而功耗增加小于300 mW
  • 辅助DAC提供I与Q增益匹配和失调控制
  • 包含可编程I与Q相位补偿
  • 内部数字上变频功能
  • 多芯片同步接口
  • 高性能、低噪声锁相环(PLL)时钟乘法器
  • 数字反sinc滤波器
  • 100引脚、裸露焊盘TQFP封装

产品详情

AD9785/AD9787/AD9788分别是12位、14位和16位、高动态范围TxDAC®器件,提供800 MSPS采样速率,可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性,包括复合数字调制以及增益、相位与失调补偿。DAC输出经过优化,可以与模拟正交调制器无缝接口,例如ADI公司的ADL537x 系列。串行外设接口(SPI®)允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。AD978x系列采用0.18 μm CMOS工艺制造,以1.8 V和3.3 V电源供电。提供100引脚TQFP封装。



产品特色

  1. 利用低噪声与交调失真(IMD)特性,从基带到高中频的宽带信号可以实现高质量合成。
  2. 专有的DAC输出开关技术可增强动态性能。
  3. CMOS数据输入接口,具有可调的建立与保持功能。
  4. 低功耗复数32位数控振荡器(NCO)。

应用

  • 无线基础设施
  • W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM
  • 数字高/低中频合成
  • 发射分集
  • 宽带通信
  • LMDS/MMDS、点对点

    产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

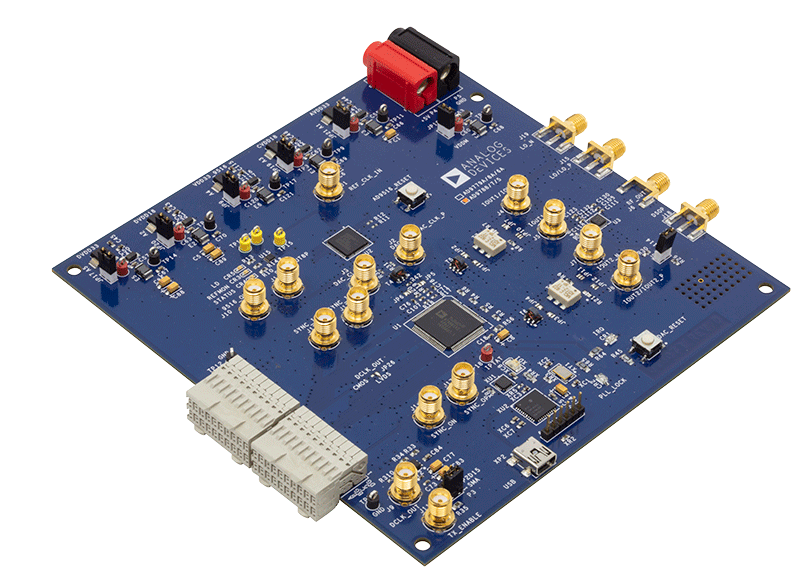

    评估套件 (2)

    软件代码及系统需求

    评估软件

    ACE Evaluation Software

    Run this executable to install ACE on your computer for product evaluation.

    工具及仿真模型

    IBIS模型

    配套产品推荐

    AD9787 配套产品

    推荐 Quadrature Modulator

    推荐 I/V Amplifier

    推荐 使用的时钟驱动器
