替代器件

概览

优势和特点

  • 16位分辨率,160 MSPS/400 MSPS输入/输出数据速率
  • 可选2×/4×/8×插值滤波器
  • 可编程通道增益与失调电压调整
  • fS/4、fS/8数字正交调制功能
  • 直接中频传输模式(70 MHz + IF)
  • 支持镜像抑制架构
  • 完全兼容的SPI®端口
  • 出色的交流性能
    SFDR:-73 dBc(2 MHz至35 MHz)
    WCDMA ACPR:71 dB (IF = 19.2 MHz)
  • 内部锁相环(PLL)时钟乘法器
  • 可选内部时钟除法器
  • 多功能时钟输入
    差分/单端正弦波或TTL/CMOS/LVPECL兼容
  • 欲了解更多特性,请参考数据手册

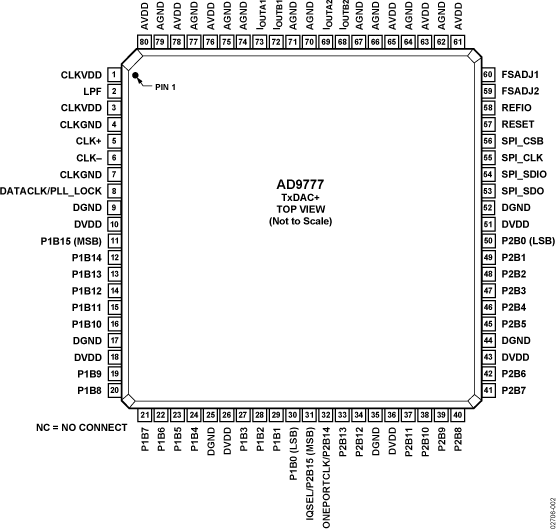

产品详情

AD9777属于全新的引脚兼容、高速、双通道插值TxDAC+®转换器系列,提供16位分辨率,最大输入数据速率为160 MSPS(无插值),最大DAC更新速率为400 MSPS(8x插值)。该系列器件具有可选插值率(2x/4x/8x)以及能够以Fs/2、Fs/4或Fs/8混频的复合调制器。所有配置均通过一个易于使用的三线式或四线式SPI接口完成。

与外部正交调制器(例如AD8345/AD8346/AD8349)配合使用时,AD977X利用其内部复合(I&Q)混频器,就可以实现更传统的基带I/Q架构或镜像抑制上变频架构。后一架构可能非常适合那些要求高调制精度(即64 QAM)的应用,数字调制本身就能提供这种高精度。这种架构还有一个额外的优势,即可以抑制模拟混频操作固有的镜像,从而可以减少滤波级的数量,降低实现3G和宽带频谱发射所需硬件的成本。用户可通过SPI端口进行增益与失调校正,相应地改善边带抑制与LO馈通。在直接中频模式下,可以对高于70 MHz的中频(IF)进行合成。

TxDAC+是ADI公司的注册商标。


应用
  • 通信
  • 模拟正交调制结构
  • 3G、多载波GSM、TDMA、CDMA系统
  • 宽带无线、点对点微波无线电
  • 仪器仪表/ATE

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
