LTM4732

推荐用于新设计

16VIN、4A 超低噪声 Silent Switcher 3 μModule 稳压器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完整解决方案仅需 <1cm2 （单面 PCB）或 0.5cm2 （双面 PCB）
  • 低噪声 Silent Switcher®3 架构
    • 超低 EMI 辐射
    • 超低 RMS 噪声（10Hz 至 100kHz）：4μVRMS
  • ±线路、负载和温度范围内最大总直流输出电压误差为 1.5%
  • 输入电压范围：3V 至 16V
  • 输出电压范围：0.3V 至 6V
  • 最大连续输出电流为 4A
  • 可调、可同步：400kHz 至 4MHz
  • 电流模式控制，快速瞬态响应
  • 强制连续模式能力
  • 多相并联均流
  • 可编程电源正常
  • 采用微型 28 针 6.25 毫米 × 4 毫米 × 1.92 毫米 BGA 封装

LTM4732 是一款完整的 4A 降压型 Silent Switcher 3 电源 μModule®（微模块）稳压器，采用纤巧的 6.25mm × 4mm × 1.92mm 球栅阵列 (BGA) 封装。该封装包括开关控制器、功率 MOSFET、电感器和支持组件。LTM4732 的工作输入电压范围为 3V 至 16V,，支持 0.3V 至 6V 的输出范围。单个电阻器可设置输出电压，从而实现输出范围内的单位增益操作，并产生与输出电压无关的几乎恒定的输出噪声。仅需要大容量输入和输出电容器即可完成设计。

LTM4732 采用 Silent Switcher 3 架构，带有内部热环路旁路电容器，可实现低电磁干扰 (EMI) 和高效率。此外，LTM4732 具有超低噪声架构，可获得卓越的低频 (<100kHz) 输出噪声。低电磁干扰 (EMI) 和低噪声特性使 LTM4732 成为具有高效同步开关稳压器的噪声敏感应用的理想选择。LTM4732 具有符合 RoHS 指令的端子涂装。

应用

  • 电信、网络和工业设备
  • RF 电源：PLL、VCO、混频器、LNA、PA 
  • 低噪声仪器
  • 高速/高精度数据转换器
LTM4732
16VIN、4A 超低噪声 Silent Switcher 3 μModule 稳压器

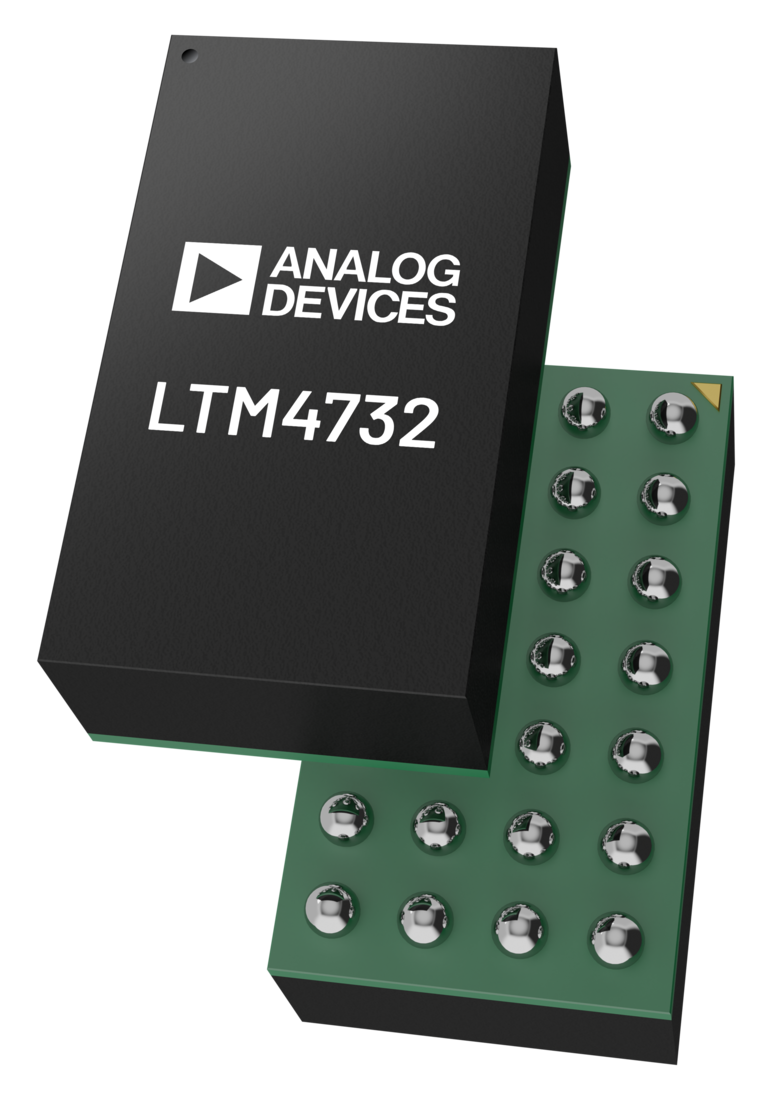

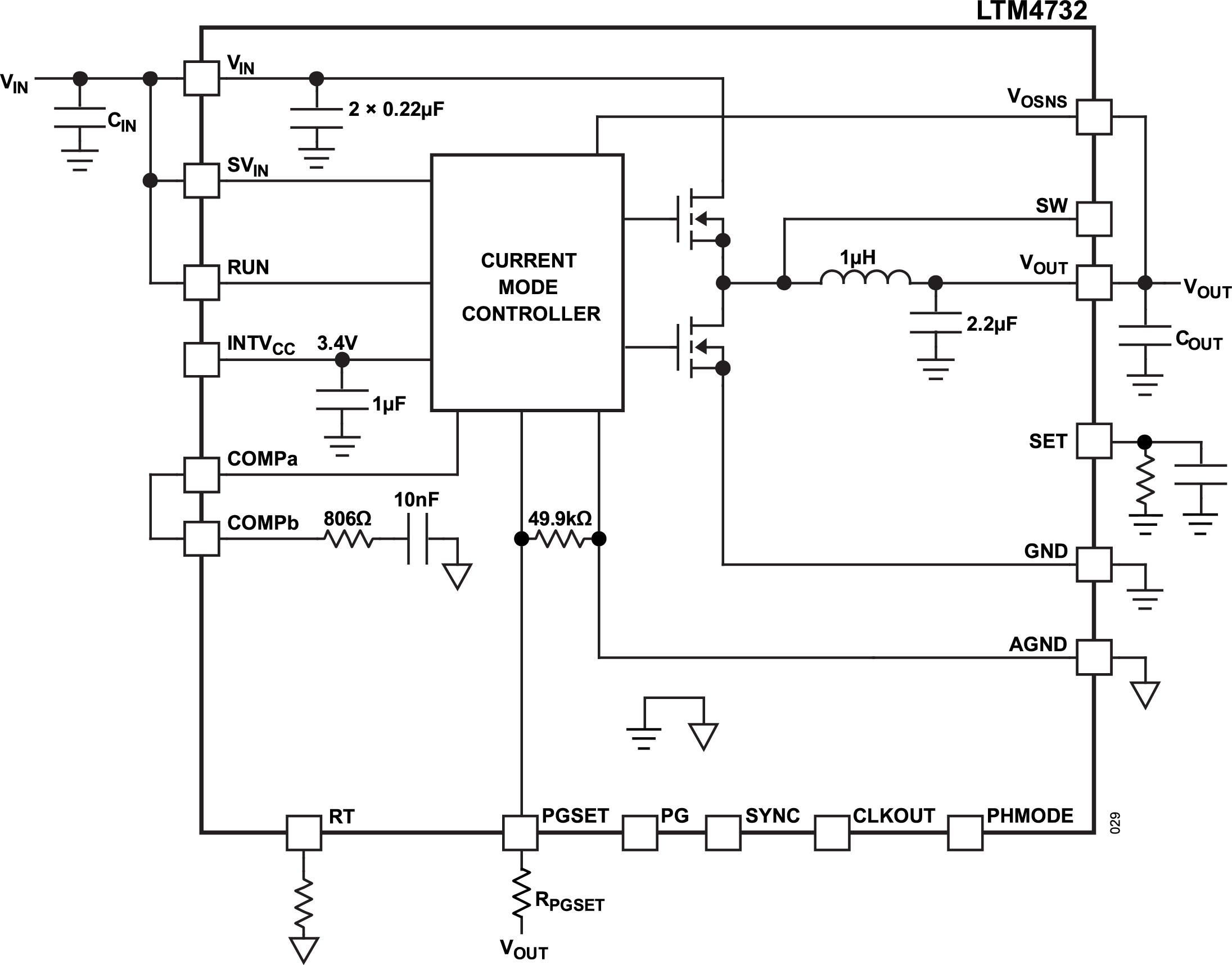

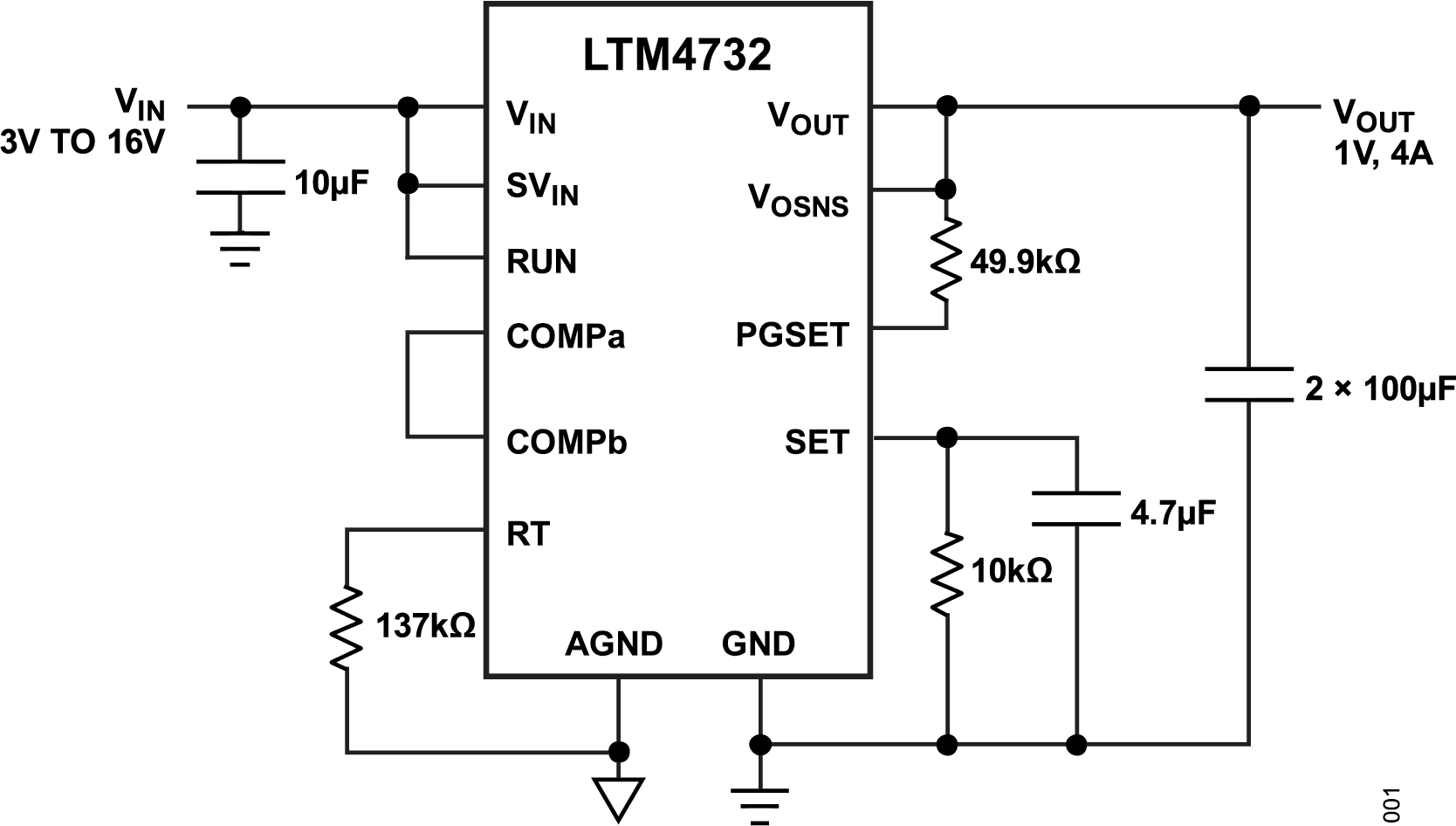

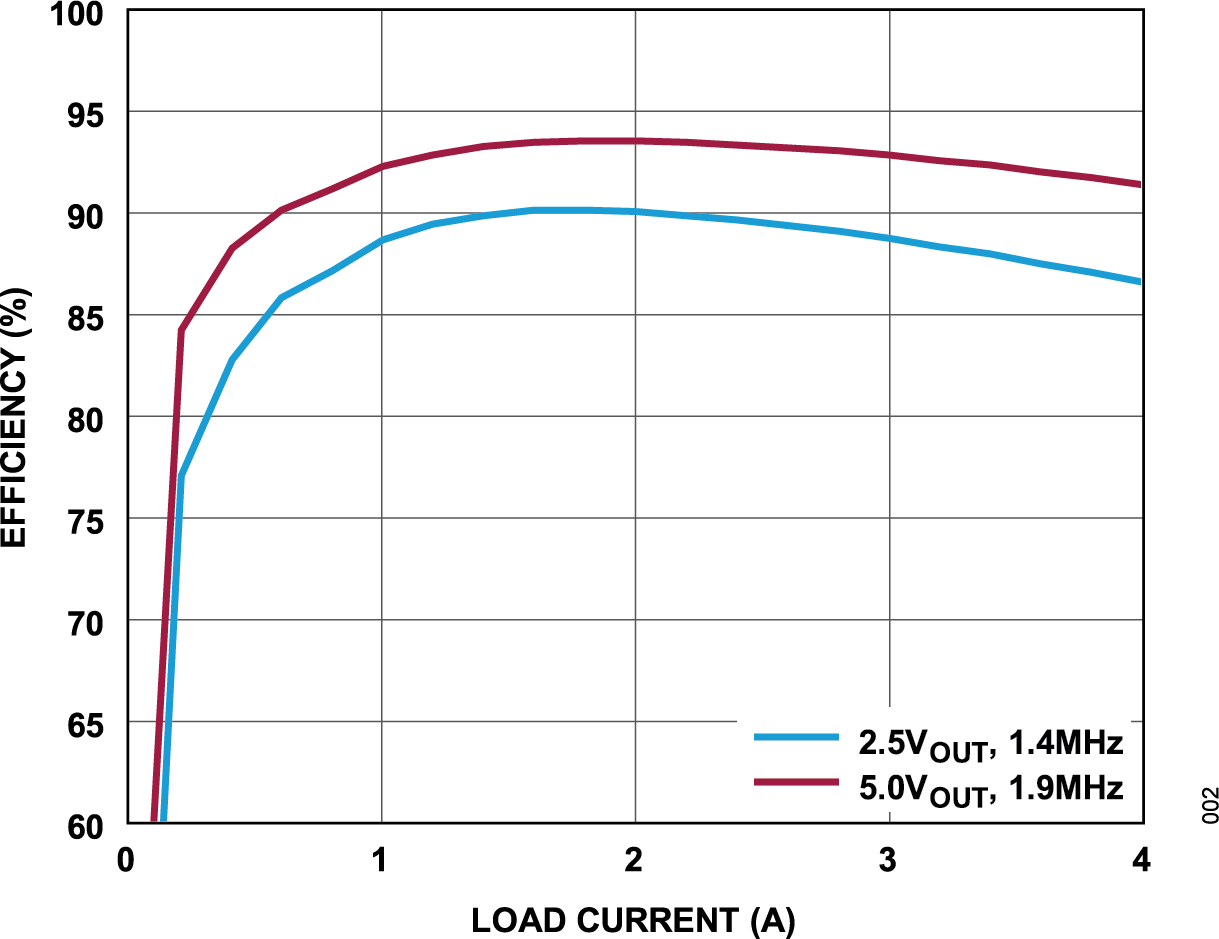

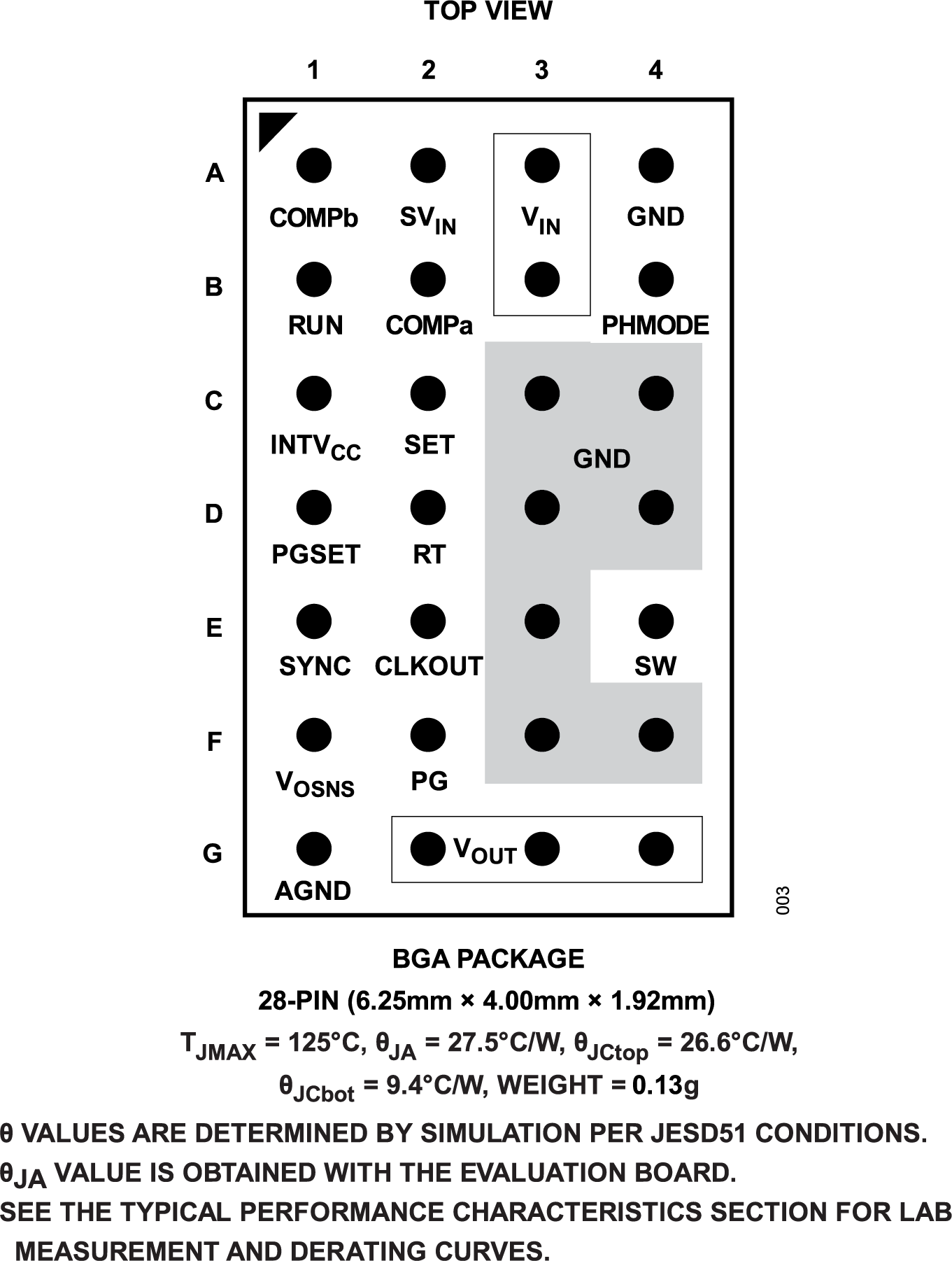

LTM4732 Typical Application Circuit LTM4732 Typical Application Graph LTM4732 Simplified Block Diagram LTM4732 Pin Configuration LTM4732 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTM4732
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LTM4732-AZ

LTM4732: 16V, 4A Ultralow Noise Silent Switcher 3 μModule Regulator

立即购买 更多内容

特性和优点

  • Parallel for High-Power Applications
  • External or Internal Compensation
  • With Optional Input EMI Filter

产品详情

The EVAL-LTM4732-AZ evaluation board is a step-down DC-to-DC switching converter featuring the LTM®4732 power μModule® (micromodule) regulator. The EVAL-LTM4732-AZ is designed to deliver 4A maximum output current from a 4V to 16V input. The LTM4732 employs Silent Switcher®3 architecture with internal hot loop bypass capacitors to achieve both low electromagnetic interference (EMI) and high efficiency. The LTM4732contains a current mode regulator IC, a power inductor, and a modest amount of input and output capacitance. A single resistor (R3) sets the output voltage, providing unity-gain operation over the output range, resulting in a virtually constant output noise independent of the output voltage.

The EVAL-LTM4732-AZ evaluation board’s default switching frequency is 800kHz. An external resistor is placed from the RT pin to GND (R7) to set the switching frequency.

The SYNC pin programs three different operating modes (JP1 jumper): select PULSE for pulse-skipping mode (PSM) with improved efficiency at light loads; select FCM for forced continuous mode operation where fixed frequency operation is more critical than low current efficiency, and where the lowest output ripple is desired; select SYNC to synchronize to an external clock signal.The RUN terminal can be used to set the LTM4732 in shutdown mode. The power good output (PG) will be low when the output voltage exceeds the ±7.5% regulation window. When the power good feature is used, set the PGSET resistor (R1) value according to the regulator output voltage.

The LTM4732 data sheet provides a complete description of the operation and the application information. The data sheet must be read in conjunction with this user guide.
EVAL-LTM4732-AZ
LTM4732: 16V, 4A Ultralow Noise Silent Switcher 3 μModule Regulator

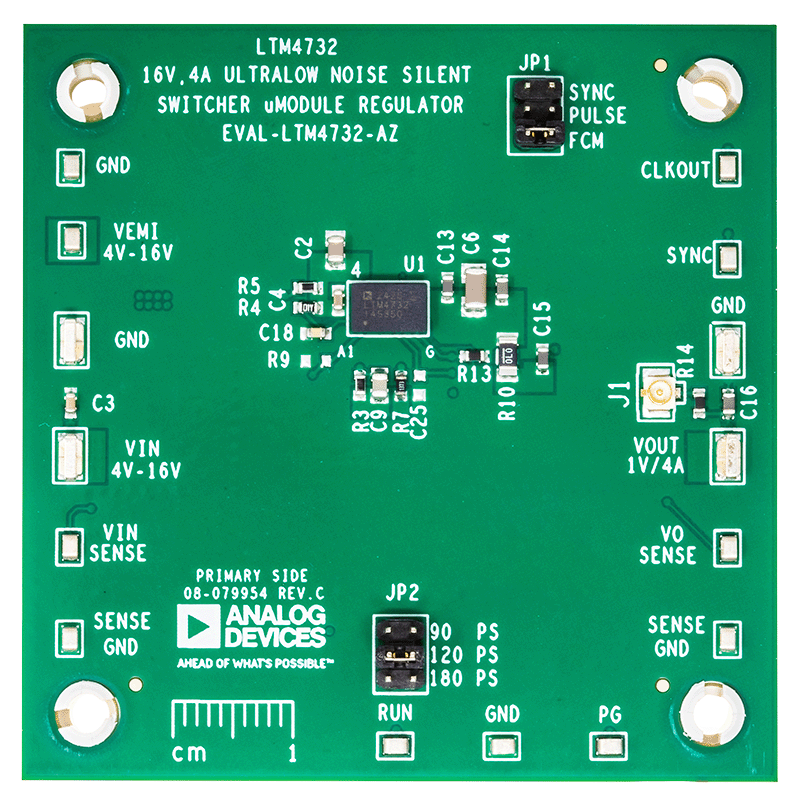

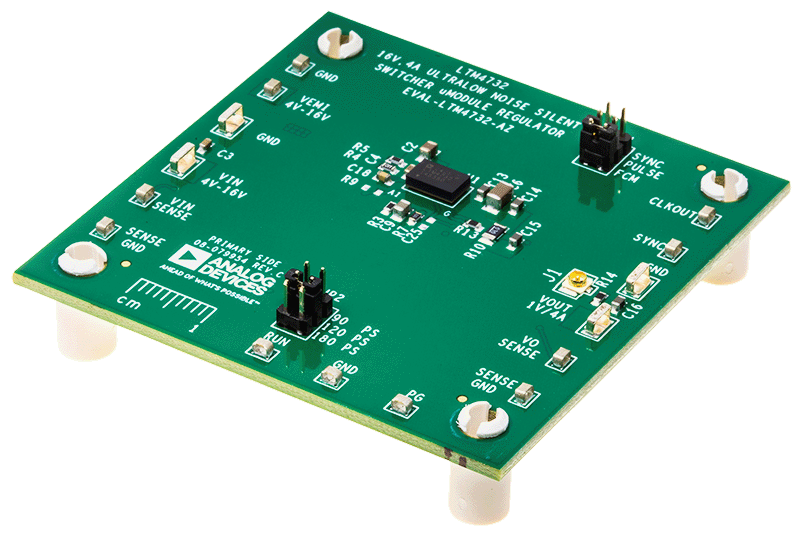

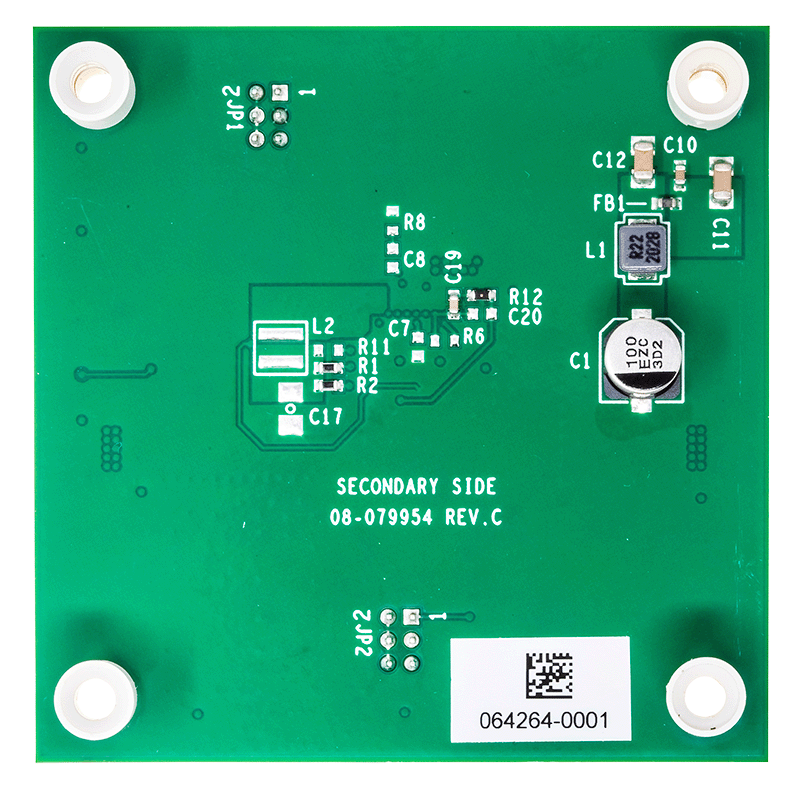

EVAL-LTM4732-AZ Evaluation Board Angle View EVAL-LTM4732-AZ Evaluation Board Top View EVAL-LTM4732-AZ Evaluation Board Bottom View
