概览
优势和特点
- 高功率应用的并联
- 外部或内部补偿
- 带有可选输入 EMI 滤波器
产品详情

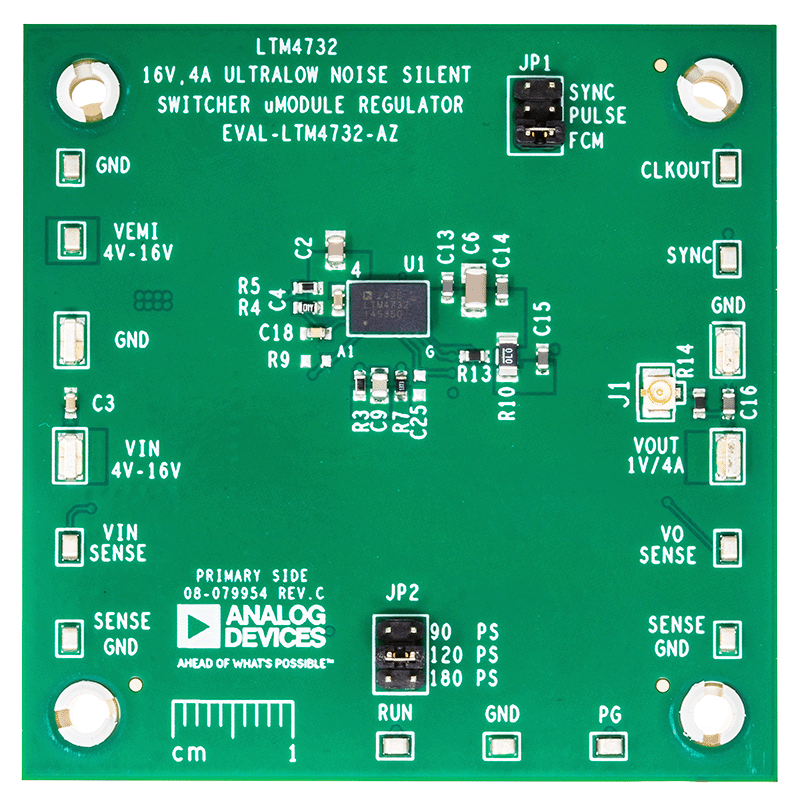

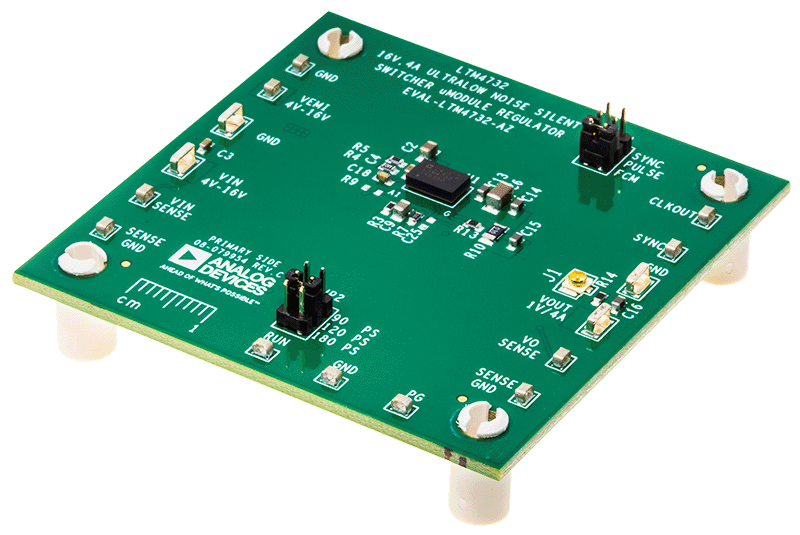

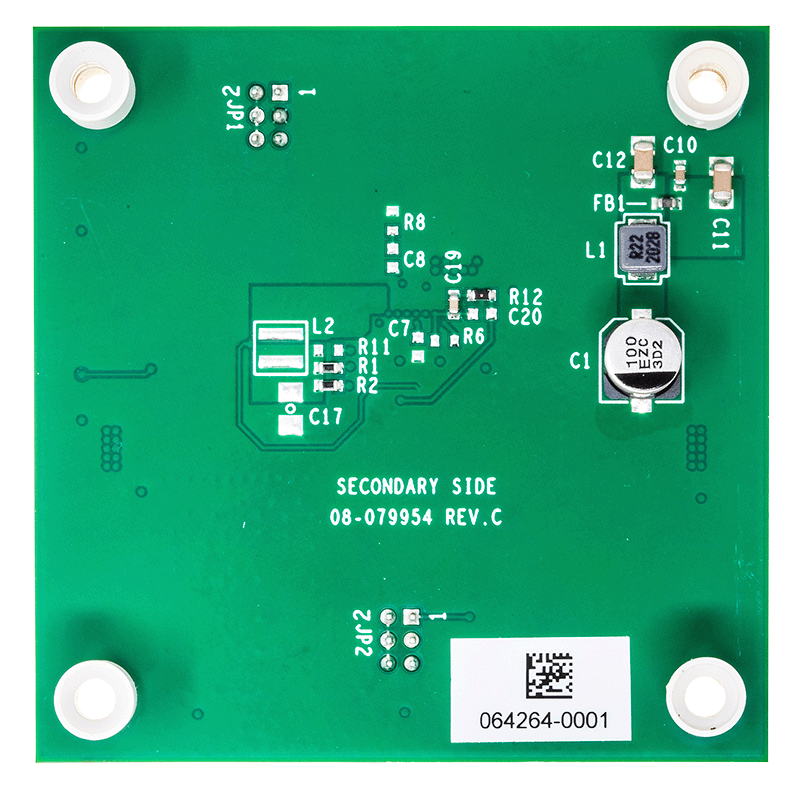

EVAL-LTM4732-AZ 评估板是一款采用 LTM®4732 电源 μModule®（微模块）稳压器的降压型 DC/DC 开关转换器。EVAL-LTM4732-AZ 设计用于在 4V 至 16V 输入电压下提供 4A 最大输出电流。LTM4732 采用 Silent Switcher®3 架构，配有内部热回路旁路电容，可实现低电磁干扰 (EMI) 和高效率。LTM4732 包含一个电流模式稳压器 IC、一个功率电感器以及适量的输入和输出电容。单个电阻器 (R3) 设定输出电压，在输出范围内提供单位增益操作，从而产生几乎恒定的输出噪声，与输出电压无关。
EVAL-LTM4732-AZ 评估板的默认开关频率为 800kHz。’在 RT 引脚和 GND 之间放置一个外部电阻 (R7) 来设置开关频率。
SYNC 引脚编程三种不同的操作模式（JP1 跳线）：选择 PULSE 可启用脉冲跳跃模式 (PSM)，在轻负载下可提高效率；选择 FCM 可强制启用连续模式，此时固定频率运行比低电流效率更为重要，且需要最低的输出纹波；选择 SYNC 可与外部时钟信号同步。RUN 端子可用于将 LTM4732 设置为关断模式。当输出电压超出 ±7.5% 的调节窗口时，电源正常输出 (PG) 将变为低电平。当使用电源正常功能时，根据稳压器的输出电压设置 PGSET 电阻器 (R1) 的值。
LTM4732 数据手册提供了操作和应用信息的完整描述。该数据手册必须与本用户指南一起阅读。
