ADP1761

1 A、低VIN、低噪声、CMOS线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 输出电流：1 A（最大值）
  • 低输入电压电源范围
    • VIN = 1.10 V至1.98 V，无需外部偏置电源
  • 固定输出电压范围：VOUT_FIXED = 0.9 V至1.5 V
  • 可调输出电压范围：VOUT_ADJ = 0.5 V至1.5 V
  • 超低噪声：2 μV rms（100 Hz至100 kHz）
  • 噪声频谱密度
    • 4 nV/√Hz（10 kHz）
    • 3 nV/√Hz（100 kHz）
  • 低压差：30 mV（典型值，1 A负载）
  • 工作电源电流：4.5 mA（典型值，空载）
  • 线路、负载和温度范围内的固定输出电压精度：±1.5%
  • 出色的电源抑制比(PSRR)性能
    • 典型值67 dB（10 kHz，1 A负载时）
    • 典型值51 dB（100 kHz，1 A负载时）
  • 出色的负载/线路瞬态响应
  • 软启动可降低浪涌电流
  • 针对小型10 μF陶瓷电容进行了优化
  • 限流和热过载保护
  • 电源良好指示
  • 精密使能
  • 16引脚、3 mm × 3 mm LFCSP封装
  • AEC-Q100 适用于汽车应用
更多细节
show more Icon

ADP1761是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作，输入电压低至1.10 V，无需外部偏置电源用于提高效率，并提供高达1 A的输出电流。

ADP1761具有低至30 mV（典型值，1 A负载）的压差，工作裕量小，同时可保持调节并提供更高效率。ADP1761经过优化，采用小型10 μF陶瓷型输出电容便能实现稳定工作。

ADP1761具有出色的瞬态响应性能，所占电路板面积极小。

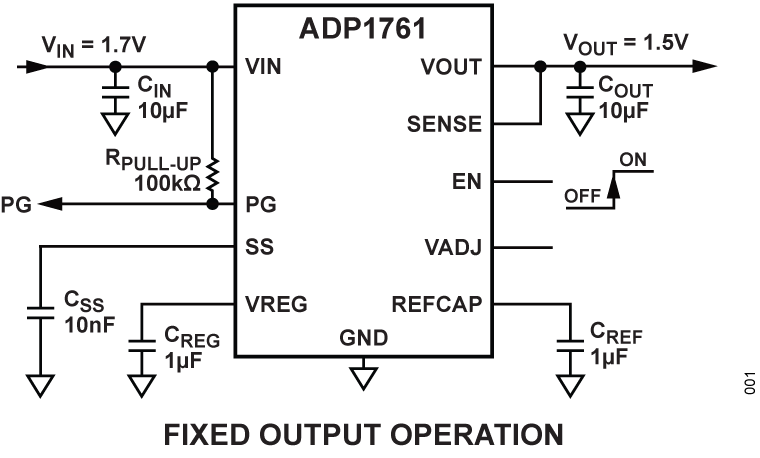

ADP1761提供0.9 V至1.5 V的固定输出电压。可调输出模式的输出可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。

ADP1761将电容连接至SS引脚，从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1761采用16引脚小型LFCSP封装，是适合各种应用的小尺寸解决方案。

应用

  • 适应噪声敏感应用：如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
  • 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
  • 医疗和医疗健康
  • 工业与仪器仪表
  • 汽车电子
