LT8300

150V/260mAスイッチを備えた100V入力のマイクロパワー絶縁型フライバック・コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$3.61
特長
  • 入力電圧範囲:6V~100V
  • 260mA、150VのDMOSパワー・スイッチ内蔵
  • 低い静止電流:
    • 70μA(スリープ・モード)
    • 330μA(アクティブ・モード)
  • 重負荷時の境界モード動作
  • 軽負荷時の低リップルBurst Mode®動作
  • 最小負荷は全出力の0.5%(標準)未満
  • 1本の外付け抵抗でVOUTを設定
  • レギュレーションを行うのにトランスの3次巻線および光アイソレータが不要
  • 高精度のEN/UVLOしきい値およびヒステリシス
  • 内部補償およびソフトスタート
  • 5ピンTSOT-23パッケージ
  • オートモーティブ・アプリケーション向けにAEC-Q100規格準拠
製品概要
show more Icon

LT8300は、高電圧のマイクロパワー絶縁型フライバック・コンバータです。絶縁された出力電圧を1次側のフライバック波形から直接サンプリングすることにより、このデバイスでは、レギュレーションを行うために3次巻線および光アイソレータは必要ありません。出力電圧は1本の外付け抵抗を使用して設定します。内部の補償回路およびソフトスタート回路により、外付け部品点数はさらに減少します。境界モード動作により、負荷レギュレーションの優れた小型の磁気ソリューションが得られます。低リップルのBurst Mode動作により、軽負荷では高い効率を維持しながら、出力電圧リップルを最小限に抑えます。260mA、150VのDMOSパワー・スイッチの他に、すべての高電圧回路および制御ロジック回路が5ピンThinSOTパッケージに集積されています。

LT8300は、6V~100Vの入力電圧範囲で動作し、最大2Wの絶縁型出力電力を供給できます。高度な集積化と、境界モードおよび低リップルのBurst Modeにより、簡単に使えて部品点数が少なく、効率の高い絶縁型の電力供給アプリケーション・ソリューションが得られます。


アプリケーション

  • 絶縁型の電気通信用、自動車用、産業用、医療用電源
  • 絶縁型の補助電源/ハウスキーピング電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$3.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

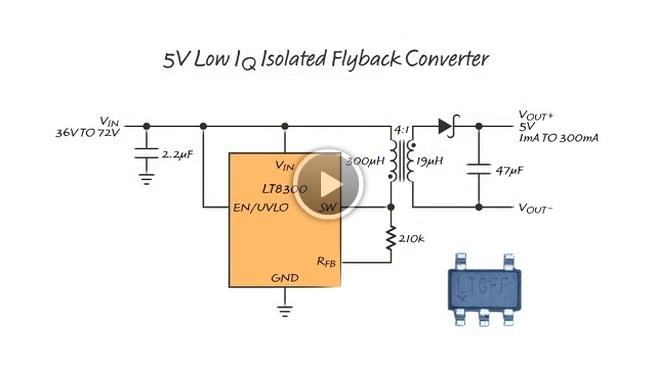

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8300ES5#TRMPBF
  • HTML
  • HTML
LT8300ES5#TRPBF
  • HTML
  • HTML
LT8300ES5#WTRMPBF
  • HTML
  • HTML
LT8300ES5#WTRPBF
  • HTML
  • HTML
LT8300HS5#TRMPBF
  • HTML
  • HTML
LT8300HS5#TRPBF
  • HTML
  • HTML
LT8300HS5#WTRMPBF
  • HTML
  • HTML
LT8300HS5#WTRPBF
  • HTML
  • HTML
LT8300IS5#TRMPBF
  • HTML
  • HTML
LT8300IS5#TRPBF
  • HTML
  • HTML
LT8300IS5#WTRMPBF
  • HTML
  • HTML
LT8300IS5#WTRPBF
  • HTML
  • HTML
LT8300MPS5#TRMPBF
  • HTML
  • HTML
LT8300MPS5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8300ES5#TRMPBF

製造中

LT8300ES5#TRPBF

製造中

LT8300HS5#TRMPBF

製造中

LT8300HS5#TRPBF

製造中

LT8300IS5#TRMPBF

製造中

LT8300IS5#TRPBF

製造中

LT8300MPS5#TRMPBF

製造中

LT8300MPS5#TRPBF

製造中

9 14, 2021

- 20_0231

Test Site Transfer from Analog Devices Singapore to Analog Devices General Trias Philippines

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8300ES5#TRMPBF

製造中

LT8300ES5#TRPBF

製造中

LT8300HS5#TRMPBF

製造中

LT8300HS5#TRPBF

製造中

LT8300IS5#TRMPBF

製造中

LT8300IS5#TRPBF

製造中

LT8300MPS5#TRMPBF

製造中

LT8300MPS5#TRPBF

製造中

9 14, 2021

- 20_0231

arrow down
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

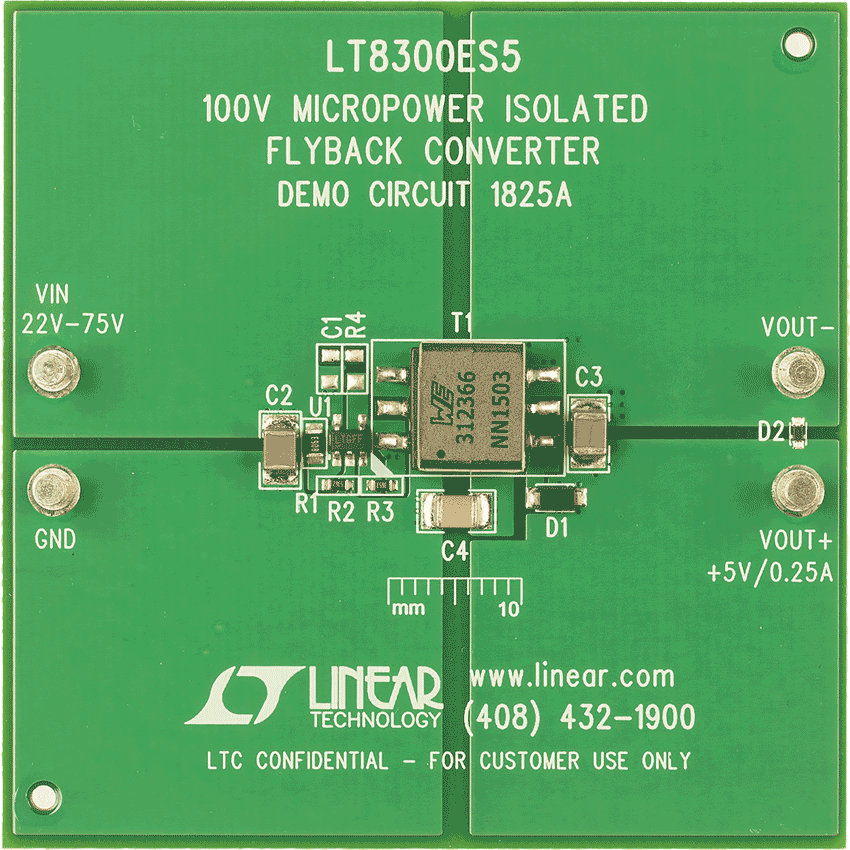

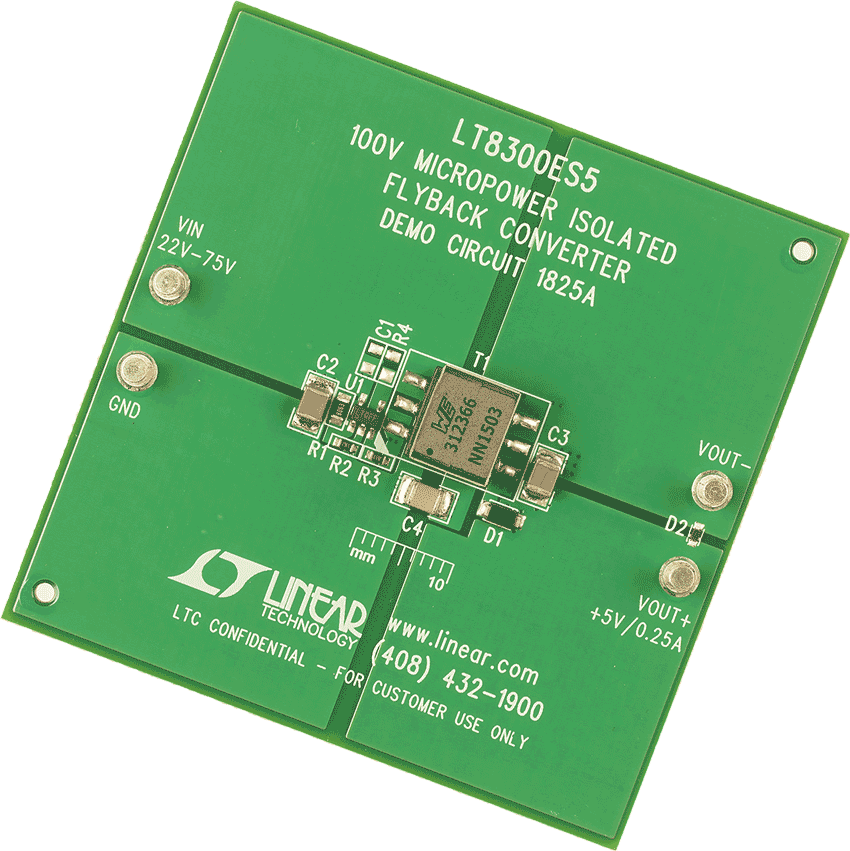

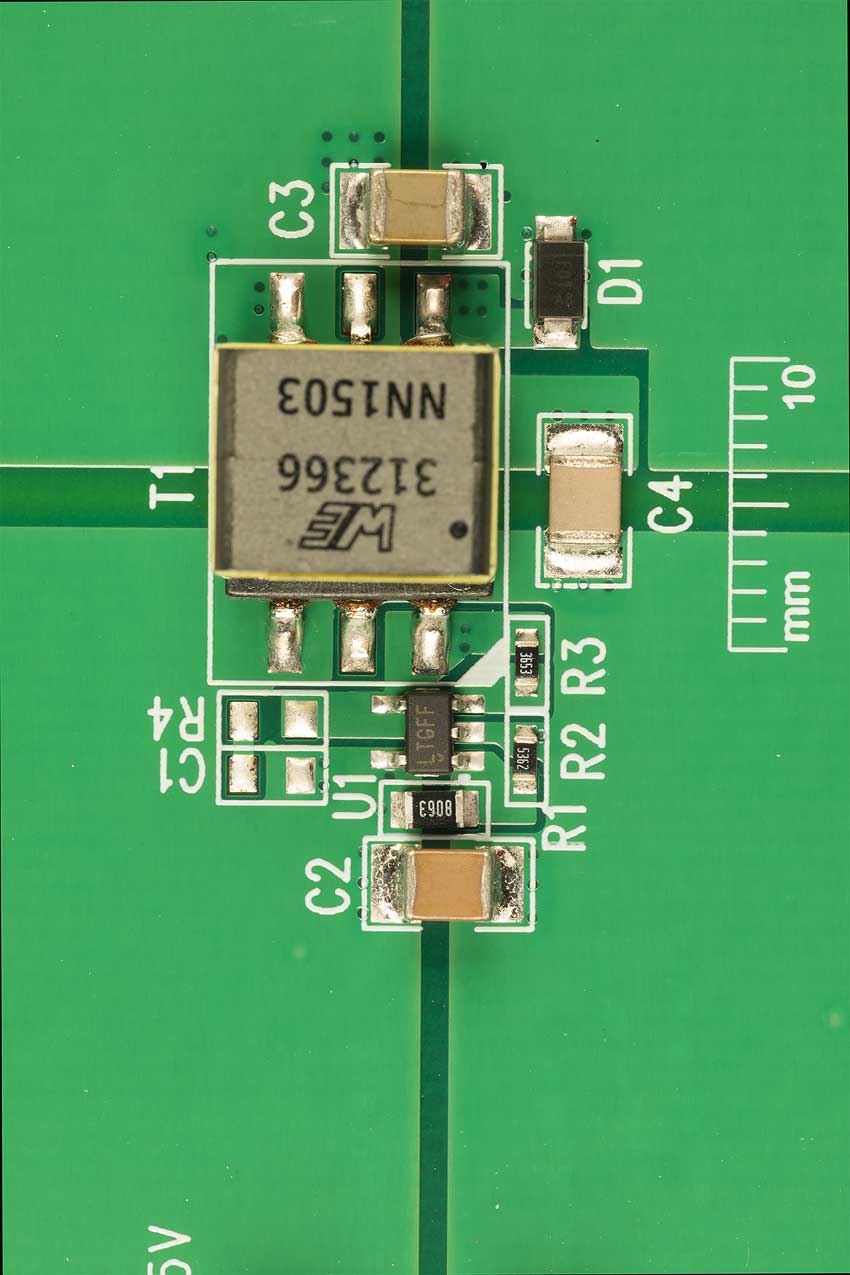

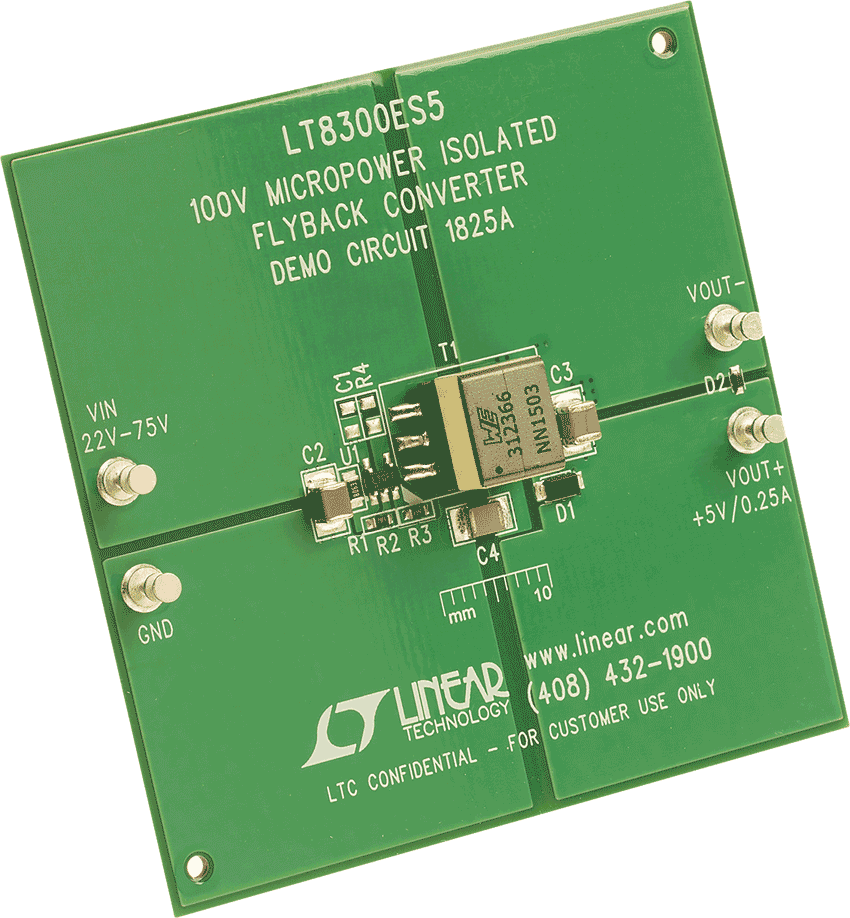

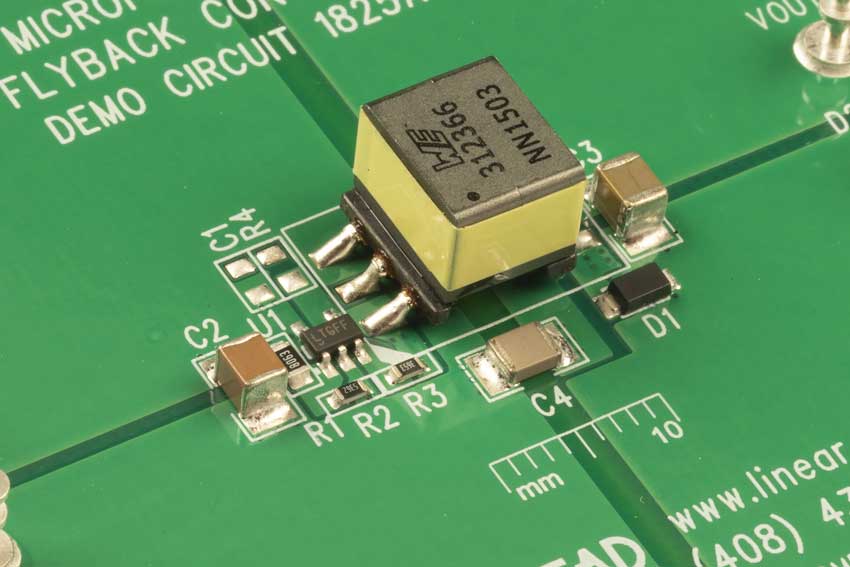

DC1825A

LT8300ES5 Demo Board | Isolated Flyback, 22V ≤ VIN ≤ 75V, VOUT = 5V @ 250mA

zoom

DC1825A

LT8300ES5 Demo Board | Isolated Flyback, 22V ≤ VIN ≤ 75V, VOUT = 5V @ 250mA

LT8300ES5 Demo Board | Isolated Flyback, 22V ≤ VIN ≤ 75V, VOUT = 5V @ 250mA

製品の詳細

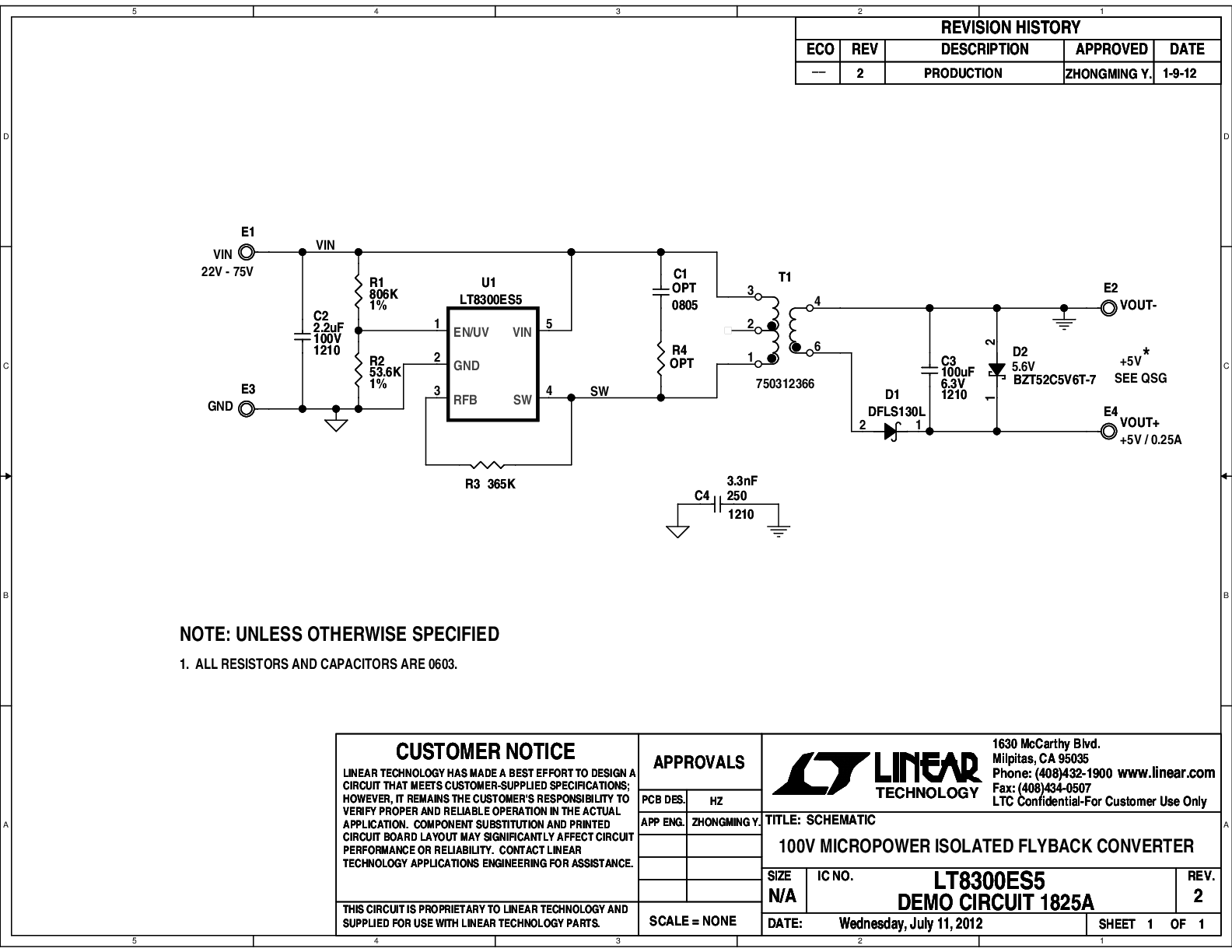

Demonstration circuit 1825A is an isolated flyback converter featuring the LT8300. This demo circuit outputs 5.0V, and maintains tight regulation with a load current from ~1mA to 250mA and over an input from 22V to 75V, with a nominal 48V. The output current capability increases with the input voltage. The DC1825A needs a very small minimum load (~1mA) to regulate the output voltage, thanks to the accurate current limit capability and ultra low switching frequency of the LT8300 at very light load. The standby input current of the demo circuit is less than 400μA (typical) because of the low quiescent current design of the IC and very small minimum load requirement.





ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
