製品概要
機能と利点
- 低消費電力：65 MSPSでチャンネルあたり55 mW、消費電力調整オプション付き
- SNR = 75.5 dB（ナイキスト周波数まで）
- SFDR = 91.6 dBc（ナイキスト周波数まで）
- DNL = ±0.6 LSB（typ）、INL = ±1.1 LSB（typ）
- シリアルLVDS（ANSI-644、デフォルト）
- 低消費電力、縮小信号オプション（IEEE 1596.3と同じ）
- データ出力とフレーム・クロック出力を装備
詳細はデータシートをご参照ください。
AD9257-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
- AD9257-EPデータシート（英語pdf）はこちらからダウンロードできます。
- ミリタリ温度範囲：−55°C ～+125°C
- 製造ベースラインにて制御
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/14637
製品概要
AD9257は、14ビット、40 MSPS/65 MSPSのオクタルA/Dコンバータ（ADC）で、サンプル・アンド・ホールド回路を内蔵し、低価格、低消費電力、小型、使い易くなるようにデザインされています。このデバイスは、最大65 MSPSの変換レートで動作し、小型パッケージが重要となるアプリケーションで優れたダイナミック性能と低消費電力を持つように最適化されています。
このADCは、フル性能動作のために1.8 Vの単電源とLVPECL/ CMOS/LVDS互換のサンプル・レート・クロックを必要とします。多くのアプリケーションに対して、外付けのリファレンス電圧またはドライバなしで済みます。
このADCは該当するLVDSシリアル・データレートを得るために、サンプル・レート・クロックを自動的に逓倍します。このデバイスには、出力でデータを取り込むためのデータ・クロック出力（DCO）と新しい出力バイトを通知するためのフレーム・クロック出力（FCO）が設けてあります。個別チャンネル・パワーダウンをサポートしており、すべてのチャンネルをディスエーブルしたときの消費電力は2 mW以下です。
ADCは、柔軟性を高め、システム・コストを下げるためにデザインされた、プログラマブルなクロック、データ・アライメント、プログラマブルなデジタル・テスト・パターン生成などの複数の機能を持っています。使用可能なデジタル・テスト・パターンとしては、決定論的パターン、疑似ランダム・パターン、シリアル・ポート・インターフェース（SPI）を介して入力するユーザー定義のテスト・パターンなどがあります。
AD9257は、RoHS準拠の64ピンLFCSPパッケージを採用しています。仕様は工業温度範囲（-40°C～+85°C）で規定されています。このデバイスは、米国特許により保護されています。
アプリケーション- 医用画像処理および超音波非破壊検査
- 携帯型の超音波およびデジタル・ビーム形成システム
- 直交無線レシーバ
- ダイバーシティー無線レシーバ
- 光ネットワーク
- テスト装置
製品のハイライト
- 小型フットプリント。8個のADCが小型省スペース・パッケージに内蔵されています
- 65 MSPSでチャンネルあたり55 mWの低消費電力、消費電力調整オプション付き
- 使い易い。最大455 MHzの周波数で動作するデータ・クロック出力（DCO）を持ち、ダブル・データ・レート（DDR）動作をサポート。
- 柔軟性。SPI制御は、特定のシステム条件を満たす広範囲で柔軟な機能を提供します。
- AD9637 （12ビットのオクタルADC）とピン・コンパチブル
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

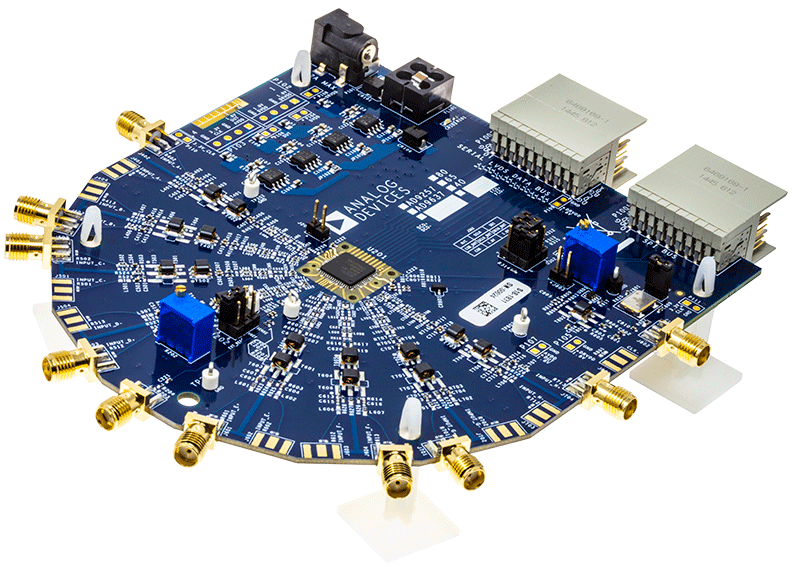

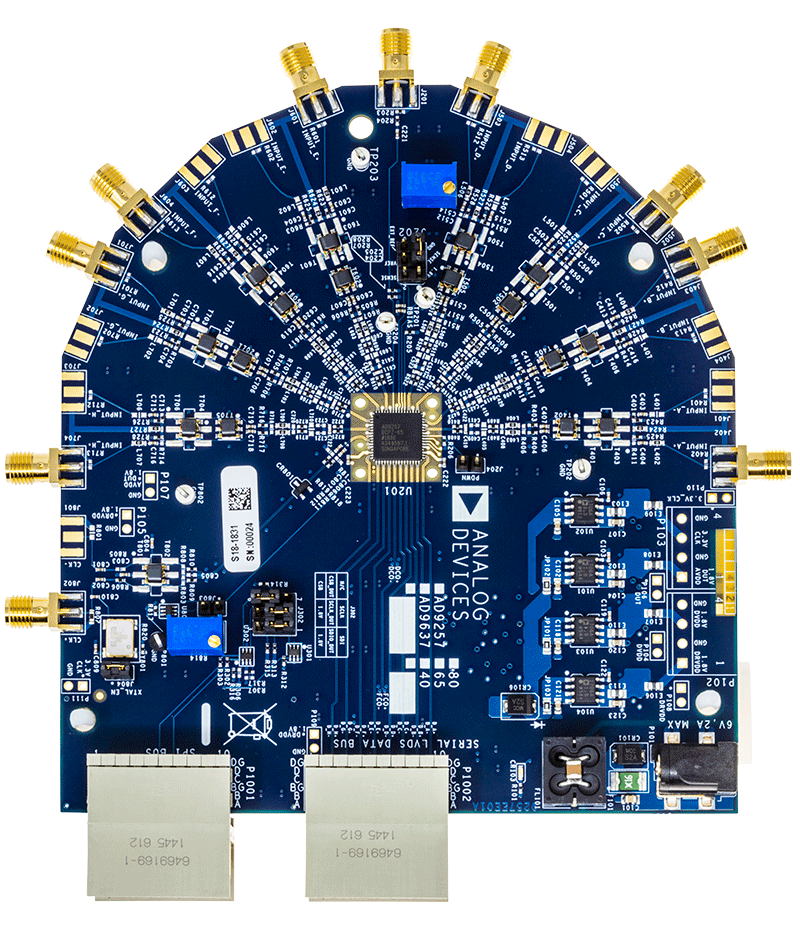

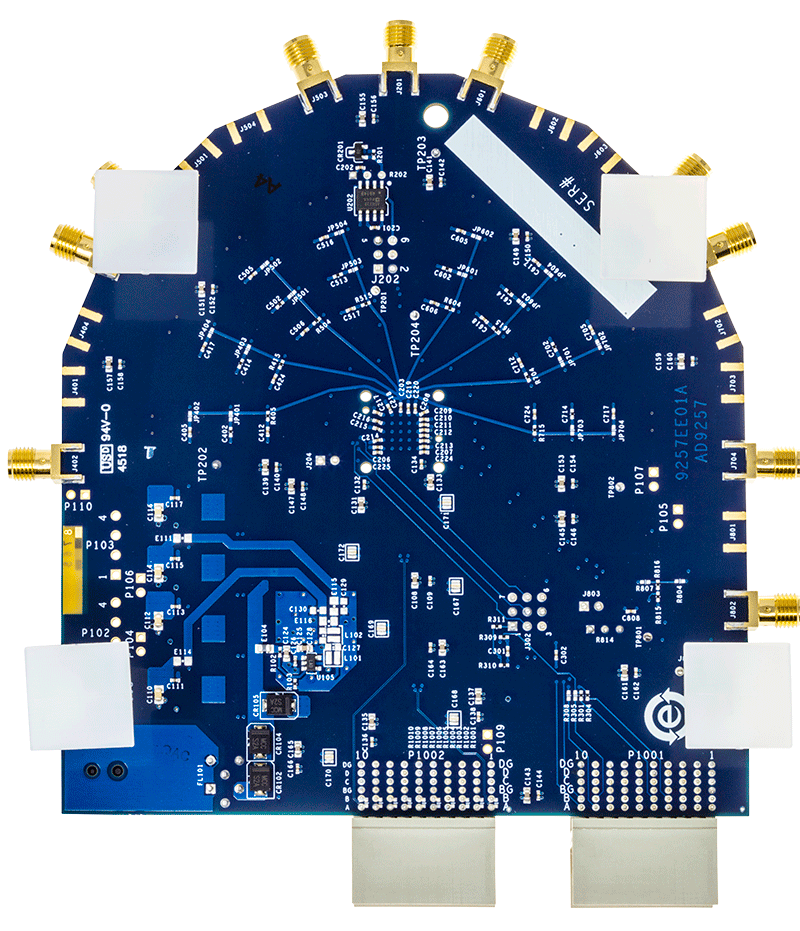

評価キット (2)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008
-
AN-878: 高速ADC SPIコントロール・ソフトウェア (Rev. A)11/13/2007
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007
-
AN-807: Multicarrier WCDMA Feasibility (Rev. 0)11/9/2007
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007
-
AN-877: SPIを使った高速ADCへのインターフェース (Rev. A)11/9/2007
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006
-
AN-586: 高速A/DコンバータのためのLVDSデータ出力 (Rev. 0)9/22/2006
-
AN-812: MicroController-Based Serial Port Interface (SPI) Boot Circuit (Rev. 0)9/20/2006
-
• Software Download (zip, 21,702,560 bytes)
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004
-
AN-501: アパーチャ不確定性とADCシステム性能 (Rev. A)11/29/2004
-
Evaluating the AD9257/AD9637 Analog to Digital Converters3/25/2013WIKI
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
MathWorks®
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
おすすめ製品
AD9257 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9257BCPZ-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9257BCPZ-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9257BCPZRL7-40 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9257BCPZRL7-65 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9257TCPZ-65-EP | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
