ADA4927-2

差動アンプ、ADC ドライバ、超低歪み、電流帰還型

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.40
機能
  • 非常に低い高調波歪み
    • −105 dBc HD2 @ 10 MHz
    • −91 dBc HD2 @ 70 MHz
    • −87 dBc HD2 @ 100 MHz
    • −103 dBc HD3 @ 10 MHz
    • −98 dBc HD3 @ 70 MHz
    • −89 dBc HD3 @ 100 MHz
  • 電圧帰還アンプより、高ゲインで優れた歪み特性
  • 低入力電圧ノイズ: 1.4 nV/√Hz
  • 高速
    • −3 dB 帯域幅: 2.3 GHz
    • 0.1 dB ゲイン平坦性: 150 MHz
    • スルーレート: 5000 V/µs、25% to 75%
    • 高速 0.1% セトリング・タイム: 10 ns
  • 低オフセット電圧: 0.3 mV(typ)
  • 外部調整可能なゲイン
  • フィードバック抵抗による安定動作と帯域幅
  • 詳細については、データシートを参照してください

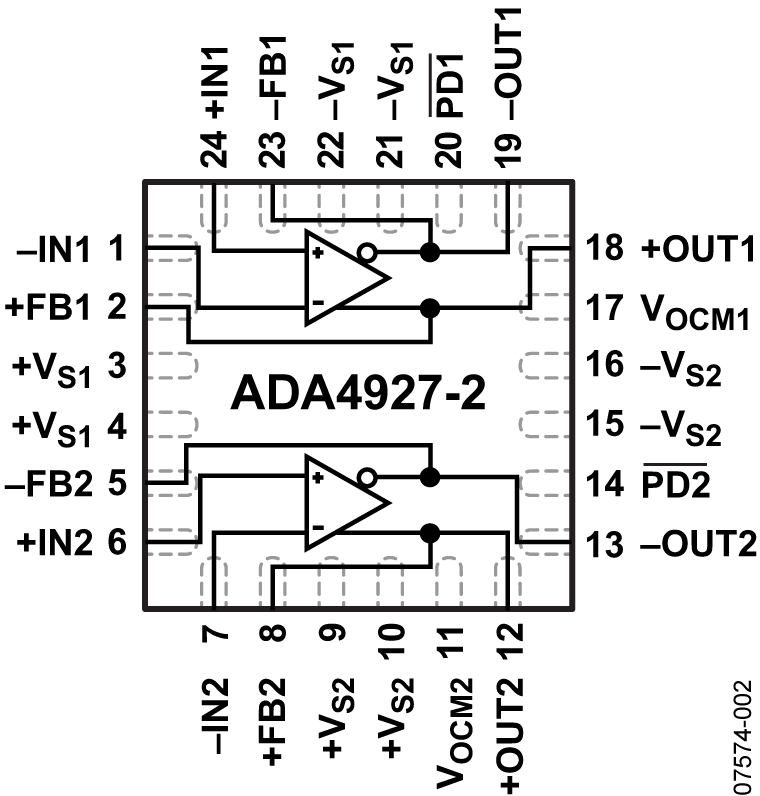

製品概要
show more Icon

ADA4927は、低ノイズ、超低歪み、高速の電流帰還型差動アンプで、DC~100MHzで最大16ビットの分解能を持つ高性能A/Dコンバータの駆動に最適です。出力のコモンモード・レベルは、A/Dコンバータの入力で要求されるコモンモード・レベルに容易にマッチさせることができます。また、内部のコモンモード帰還ループは、優れた出力バランスを維持し、偶数次の高調波歪み成分を抑圧します。

差動のゲイン構成は、4つの抵抗器からなるネットワークを外部フィードバックに使って、簡単に実現できます。電流帰還のアーキテクチャは、それぞれのクローズド・ループ・ゲインに近いループゲインが得られ、電圧帰還アンプよりも高いゲインにおいての広い帯域幅、低歪み、低ノイズそして低消費電力を達成することが可能です。

ADA4927は、アナログ・デバイセズのシリコン・ゲルマニウム(SiGe)相補バイポーラ・プロセスにより製造されおり、非常に低レベルの歪み、わずか1.3nV/√Hz.の小さな入力電圧ノイズを実現しています。ADA4927は、低いDCオフセットと優れたダイナミック性能を持つため、さまざまなデータ・アクイジション・アプリケーションや信号処理アプリケーションに適しています。

ADA4927-1は3mm×3mmの16ピンLFCSPパッケージ(鉛フリー)、ADA4817-2は4mm×4mmの24ピンLFCSPパッケージ(鉛フリー)を採用しています。ピン配置は、PCBレイアウトと歪みの最小化をはかるために最適化されています。これらの製品は、-40℃~+105℃の温度範囲にわたる動作で仕様規定されています。

アプリケーション

  • A/Dコンバータ ドライバ
  • シングルエンド->差動変換
  • IFおよびベースバンドのゲイン・ブロック
  • 差動バッファ
  • 差動ライン・ドライバ
