製品概要

機能と利点

  • −3 dB 帯域幅:3.3GHz(AV = 6dB)
  • ピン組み合わせによるゲイン調整:6dB、12dB、15.5dB
  • 差動またはシングルエンド入力信号を差動出力
  • 低ノイズ入力段:2.1nV/√Hz RTI@AV=12dB
  • IMD3:-86dBc@250MHzセンター
  • スルーレート:9.8V/ns
  • 広帯域での低歪み(AV=6dB)
    10 MHz: −91 dBc HD2, −98 dBc HD3
    70 MHz: −102 dBc HD2, −90 dBc HD3
    140 MHz: −104 dBc HD2, −84 dBc HD3
    250 MHz: −98 dBc HD2, −94 dBc HD3
  • 高速セトリング時間とオーバドライブ回復時間:3 ns
  • 単電源動作3 V~3.6V
  • パワーダウンのコントロール機能
  • 高速XFCB3 SiGeプロセスを用いて製造

製品概要

ADL5562はRFとIFアプリケーション向けに最適化された、高性能な差動アンプです。このアンプは、広い周波数範囲にわたって、2.1nV/√Hzの低ノイズと優れた歪み性能を提供しますので、高速の8ビット~16ビットのA/Dコンバータ(ADC)の理想的なドライバーといえます。

ADL5562は、ピンの接続構成によって6dB、12dB、15.5dBの3つのゲインを提供します。シングルエンド入力構成でのゲインは5.6dB、11.1dB、14.1dBに減少します。外部に直列抵抗を用いてアンプのゲインを柔軟に拡張でき、0dB~15.5dB間のいかなるゲインにも設定することができます。

ADL5562の静止電流は標準で80mA、デセーブル時は3mA以下に節電し、優れた入力/出力のアイソレーションを提供します。

この製品は、広帯域での低歪み性能が最適化されています。このような特性とゲイン調整機能とが合わさっているため、この製品は、低歪み、低ノイズおよびパワーが重要な汎用のIFおよび広帯域アプリケーション向けのアンプとして最適な選択肢といえます。また、この製品はスルーレート、帯域幅と広帯域にわたる歪みの最良の組みあわせとして最適化されています。これらの特性によって、広範囲なADCのドライブが可能であると共に、ミキサーのドライブ、ピン・ダイオードのアッテネータ、SAWフィルタやマルチエレメントのデスクリート・デバイスとしても適しています。

アナログ・デバイセズの高速SiGeプロセスで製造され、ADL5562は小型3×3 mm、16ピンLFCSPパッケージで供給されており、-40~+85℃の温度範囲にわたって動作します。

アプリケーション

  • 差動A/Dコンバータ ドライバ
  • シングルエンド/差動変換
  • RF/IF ゲイン ブロック
  • SAW フィルタ インターフェース

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

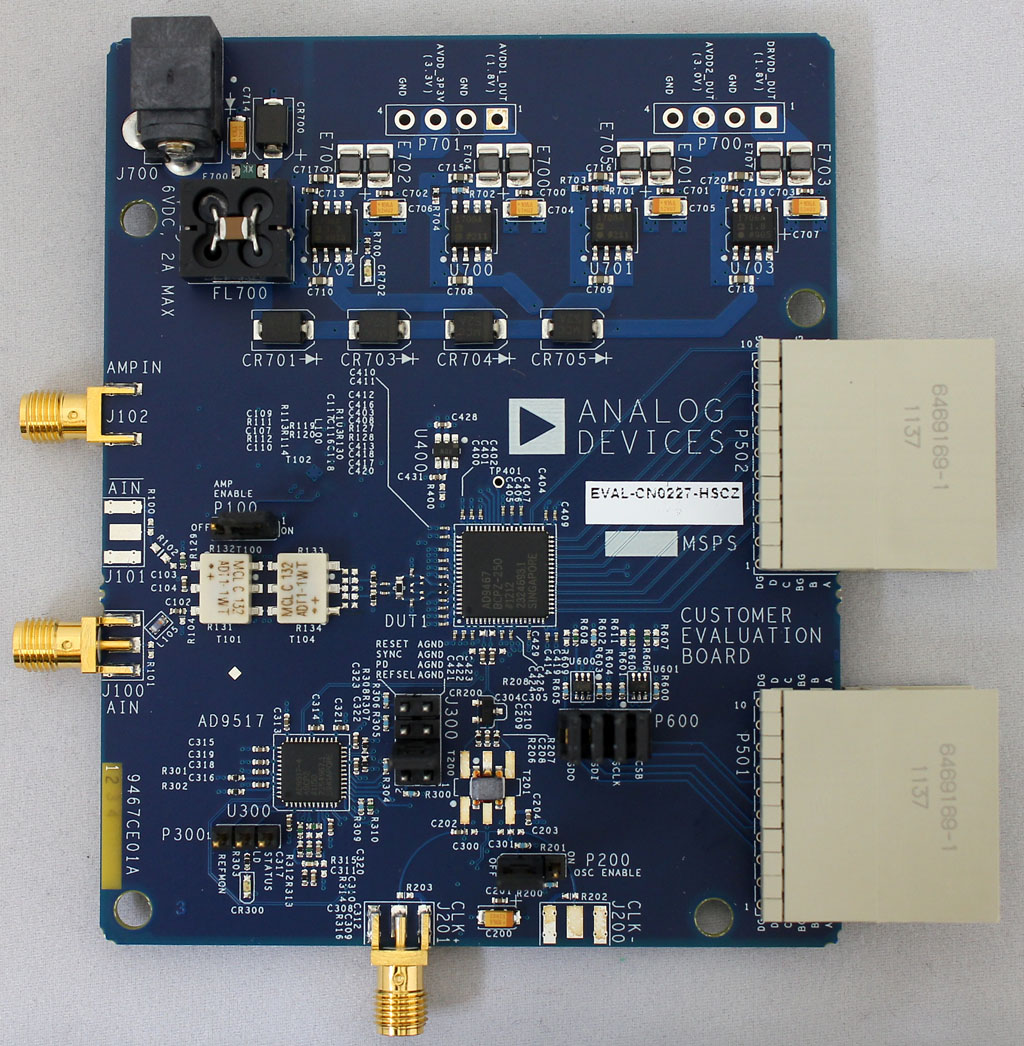

評価キット (1)

参考資料

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

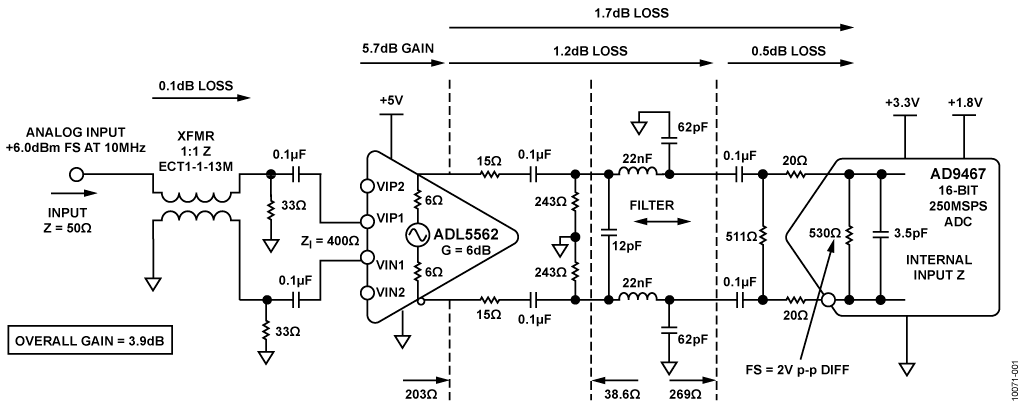

リファレンス・デザイン (1)
