製品概要

機能と利点

  • 210 MHzまでのSNR @250 MSPS: 75.5 dBFS
  • 300 MHzまでのSFDR@250 MSPS: 90 dBFS
  • 170 MHz、250MSPSでのSFDR:
    • 92dBFS@ −1 dBFS
    • 100 dBFS @ −2 dBFS

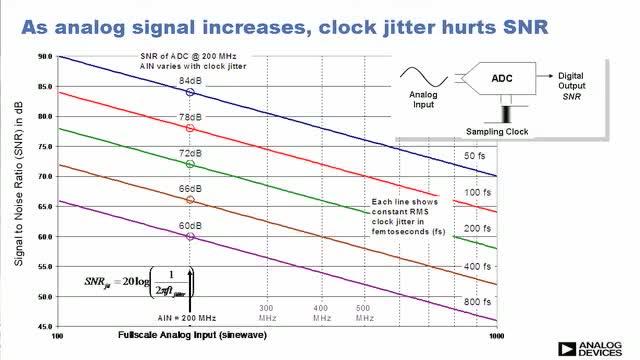

  • ジッタ: 60 fs rms
  • 優れた直線性@250MSPS
    • DNL = ±0.5 LSB (typ)
    • INL = ±3.5 LSB (typ)
  • 詳細についてはデータシートを参照してください
AD9467-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • AD9467-EPのデータシート(pdf)はこちらからダウンロードできます。
  • 拡張温度範囲:−55°C ~+125°C
  • 製造ベースラインにて制御
  • 品質データは要求に応じて入手可能
  • DSCC図面番号:V62/16611

製品概要

AD9467は、モノリシックのIF サンプリング16ビットA/Dコンバータ (ADC)です。広い帯域幅での高性能と使い安さについて最適化されています。このデバイスは250 MSPS の変換レートで動作し、広いダイナミックレンジを必要とするワイヤレス・レシーバ、計装装置、テスト装置向けにデザインされています。

このADCは、フル性能動作のために1.8 Vと3.3 V の電源および低電圧差動入力クロックを必要とします。多くのアプリケーションで、外付けのリファレンス電圧またはドライバが不要です。データ出力はLVDS 互換 (ANSI-644準拠) であり、短い配線パターンに対して全体電流を削減させる機能を内蔵しています。

出力上のデータをキャプチャするためのデータ・クロック出力(DCO)は、新しい出力ビットのタイミングを知らせます。 SPIを介してサポートされている内部パワーダウン機能を使うと、ディスエーブル時の消費電力は5 mW (typ)以下になります。

オプション機能を使うと、入力範囲、データ・フォーマットの選択、出力データ・テスト・パターンなどの種々の選択可能な動作条件を実現することができます。

AD9467は72ピンの鉛フリーLFCSPパッケージを採用し、-40°C~+85°Cの工業温度範囲で仕様を規定しています。

製品のハイライト
  1. SFDRの向上に使用されるIF 最適化機能。
  2. マルチキャリア、マルチモード3G、4G 携帯電話基地局レシーバのようなIF サンプリング・アプリケーション向けの優れたSFDR 性能。
  3. 使い安い:内蔵リファレンス、高入力インピーダンス・バッファ、調整可能なアナログ入力範囲、データ・キャプチャを簡素化する出力クロック。
  4. 鉛フリーの72ピンLFCSPパッケージを採用
  5. 広範囲な入力クロック・パルス幅で全体ADC 性能を維持するクロック・デューティ・サイクル・スタビライザ (DCS)。
  6. 標準シリアル・ポート・インターフェース (SPI)によりデータ・フォーマッテイング機能(オフセット・バイナリ、2の補数、グレイ・コーディング)などの種々の製品機能をサポートし、クロックDCSが可能。

アプリケーション
  • マルチキャリア、マルチモード携帯電話レシーバ
  • アンテナ・アレイ・ポジショニング
  • パワー・アンプの直線化
  • ブロードバンド・ワイヤレス
  • レーダー
  • 赤外線画像処理
  • 通信計装機器


製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

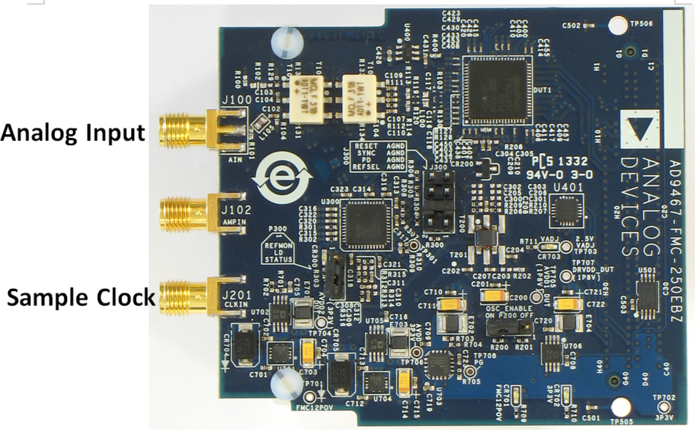

評価キット (1)
