ADA4937-2

ADCドライバ、超低歪み、差動(デュアル)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.70
機能
  • きわめて低い高調波歪み
    • −112 dBc HD2 @ 10 MHz
    • −84 dBc HD2 @ 70 MHz
    • −77 dBc HD2 @ 100 MHz
    • −102 dBc HD3 @ 10 MHz
    • −91 dBc HD3 @ 70 MHz
    • −84 dBc HD3 @ 100 MHz
  • 高速性
    • -3 dB 帯域幅: 1.9 GHz、G = 1
    • スルーレート: 6000 V/µs、25 to 75%
    • 高速オーバドライブ回復: 1 ns
  • オフセット電圧: 0.5 mV(typ)
  • ゲインは外部から調整可能
  • 差動/差動またはシングルエンド/差動動作
  • 出力同相電圧が調整可能
  • 単電源動作: 3.3 ~ 5 V
製品概要
show more Icon

ADA4937-1/ADA4937-2は低ノイズ、超低歪みの高速差動アンプです。DC~100MHzの範囲で最大16ビットの分解能をもつ高性能ADCを駆動するのに最適です。出力同相電圧のレベルを調整して、ADCの入力に合わせることができます。同相帰還ループを内蔵しているため、卓越した出力バランスが得られるだけでなく、偶数次の高調波歪みも抑制できます。

ADA4937-1/ADA4937-2では、差動出力のゲイン設定が簡単です。4本の抵抗で構成される簡単な外部帰還ネットワークによって、アンプのクローズド・ループ・ゲインが決まります。

ADA4937-1/ADA4937-2は、アナログ・デバイセズ独自のシリコン・ゲルマニウム(SiGe)相補型バイポーラ・プロセスによって製造されており、歪みはきわめて低く、入力電圧ノイズもわずか2.2nV/√Hzです。低いDCオフセットと優れた動的性能をもつADA4937-1/ADA4937-2は、さまざまなデータ・アクイジション/信号処理アプリケーションに最適です。

ADA4937-1/ADA4937-2は鉛フリーの3mm×3mm 16ピンLFCSP(ADA4937-1、シングル)、または、鉛フリーの4mm×4mm 24ピンLFCSP(ADA4937-2、デュアル)パッケージで供給されます。ピン配置はPCBレイアウトと歪を最小化するように最適化されています。ADA4937-1/ADA4937-2は車載温度範囲(-40~+105℃)にわたって仕様化されており3.3V~5Vの電源で動作します。

アプリケーション
  • ADCドライバ
  • シングルエンド/差動コンバータ
  • IFおよびベースバンド・ゲイン・ブロック
  • 差動バッファ
  • ライン・ドライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4937-2YCPZ-R7
  • HTML
  • HTML
ADA4937-2YCPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 5, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

7 9, 2013

- 13_0139

Datasheet Change for ADA4937-1, ADA4937-2

ADA4937-2YCPZ-R7

製造中

ADA4937-2YCPZ-RL

製造中

2 15, 2010

- 07_0061

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 5, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

7 9, 2013

- 13_0139

arrow down

Datasheet Change for ADA4937-1, ADA4937-2

ADA4937-2YCPZ-R7

製造中

ADA4937-2YCPZ-RL

製造中

2 15, 2010

- 07_0061

arrow down

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

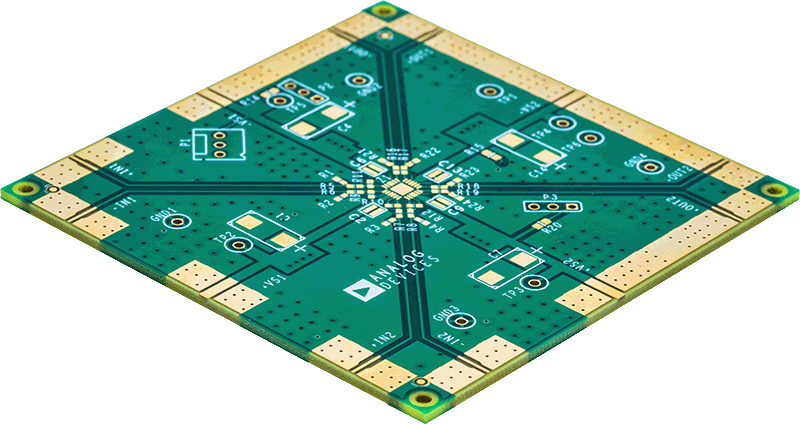

EVAL-FDA-2

Evaluation Board for Dual High Speed Differential Amplifiers

zoom

EVAL-FDA-2

Evaluation Board for Dual High Speed Differential Amplifiers

Evaluation Board for Dual High Speed Differential Amplifiers

機能と利点

  • Enables quick breadboarding/prototyping
  • User-defined circuit configuration
  • Edge-mounted SMA connector provisions
  • Easy connection to test equipment and other circuits
  • Two independent circuits enhance flexibility

製品の詳細

The EVAL-FDA-2CPZ-24 is designed to aid in the evaluation of dual high speed differential amplifiers. The EVAL-FDA-2CPZ-24 is a bare board (that is, there are no components soldered to the board) that enables users to quickly prototype a variety of differential amplifier circuits, which minimizes risk and reduces time to market. The EVAL-FDA-2CPZ-24 evaluation board supports any of the Analog Devices, Inc., dual high speed differential amplifiers in 4 mm × 4 mm, lead frame chip scale packages (LFCSP).
ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
