AD9209

12ビット、4GSPS、JESD204B/C、クワッドA/Dコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1115.51
特長
  • 柔軟性の高い再構成可能な共通プラットフォーム設計
    • シングル、デュアル、クワッドバンドをサポート
    • データパスおよびDSPブロックにより完全にバイパス可能
    • マルチチップ同期機能搭載のオンチップPLL
      • オフチップPLL用の外部RFクロック入力オプション
      • 最大12GHzのクロック入力周波数に対応
  • 最大4GSPSの最大ADCサンプル・レート
    • JESD204C使用による最大4GSPSの最大データ・レート
    • 8GHzのアナログ入力帯域幅(−3dB)
  • ADCのAC性能(4GSPS時)
    • 差動入力電圧:1.4Vp-p
    • ノイズ密度:−151.5dBFS/Hz
    • HD2:−69dBFS(2.7GHz、AIN = −1dBFS時)
    • HD3:−76dBFS(2.7GHz、AIN = −1dBFS時)
    • その他の最大高調波歪み(HD2とHD3を除く):2.7GHzで−79dBFS
  • 補助機能
    • 位相コヒーレント高速周波数ホッピング
    • 分周比を選択可能なADCクロック・ドライバ
    • 温度モニタリング・ユニット内蔵
    • 柔軟性に優れたGPIOxピン
  • 汎用デジタル機能
    • 選択可能なデシメーション・フィルタ
    • 設定可能なDDC
      • 8つの微調整・複素DDCと4つの粗調整・複素DDC
      • DDCあたり48ビットNCOを内蔵
    • レシーバーのイコライゼーション用にプログラマブルな192タップPFIRフィルタ
      • GPIOを介して4つの異なるプロファイル設定をロード可能
    • データパスごとにプログラマブルな遅延
    • AGC対応レシーバー
      • 高速AGC制御用の低遅延・高速検出
      • 低速AGC制御用の信号監視
      • 専用のAGC対応ピン
  • SERDES JESD204B/JESD204Cインターフェース、8レーン、最大24.75Gbps
    • ADCあたり8レーン
    • 8レーンJESD204B/JESD204C Tx(JTx)
    • 実数または複素数のデジタル・データ(8、12、16、または24ビット)に対応
  • 15mm × 15mm、0.8mmピッチ、324ボールBGA
製品概要
show more Icon

AD9209は、クワッド12ビット、4GSPS A/Dコンバータ(ADC)です。ADC入力はオンチップの広帯域バッファと過負荷保護機能を使用しています。最大で8GHzの広帯域信号をダイレクト・サンプリングできるアプリケーションをサポートするように設計されています。オンチップ低位相ノイズのフェーズ・ロック・ループ(PLL)・クロック・シンセサイザは、ADCサンプリング・クロックを生成でき、高周波数クロック信号のプリント回路基板(PCB)分配を簡略化します。クロック出力バッファは、ADCサンプリング・クロックを他のデバイスに送信するために使用できます。

クワッドADCコアは1 × 10−20より良いコード誤差率(CER)を示します。低遅延高速検出および信号モニタリングは自動ゲイン制御(AGC)目的で使用できます。柔軟性に優れた192タップのプログラマブル有限インパルス応答(PFIR)フィルタはデジタル・フィルタリングやイコライゼーションで使用されます。プログラマブルなインテジャーおよびフラクショナルの遅延ブロックはアナログ遅延のミスマッチに対する補償をサポートします。

デジタル信号処理(DSP)ブロックは、1対のADCあたり2つの粗調整デジタル・ダウン・コンバータ(DDC)と4つの微調整DDCを備えています。各ADCはマルチバンド・アプリケーションに対応した1つまたは2つのメインDDC段で動作します。4つの追加微調整DDC段でADCあたり最大4つの帯域をサポートできます。各DDCと関連付けられた48ビット数値制御発振器(NCO)は、高速周波数ホッピング(FFH)をサポートすると同時に、汎用の入出力(GPIOx)ピンまたはシリアル・ポート・インターフェース(SPI)を介して選択された最大16の固有周波数の割り当てとの同期を維持します。

AD9209は、JESD204BまたはJESD204Cサブクラスの動作に合わせて構成可能な1つまたは2つのJTxリンクをサポートします。これにより、各ADCで異なるデータパス構成が可能になります。マルチデバイス同期は、SYSREF±入力ピンを通してサポートされています。

アプリケーション

  • ワイヤレス通信インフラストラクチャ
  • マイクロ波のポイントtoポイント、Eバンド、および5Gミリ波
  • 広帯域通信システム
  • DOCSIS 3.1および4.0 CMTS
  • フェーズド・アレイ・レーダーおよび電子戦
  • 電子テストおよび計測システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1115.51

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9209BBPZ-4G
  • HTML
  • HTML
AD9209BBPZRL-4G
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

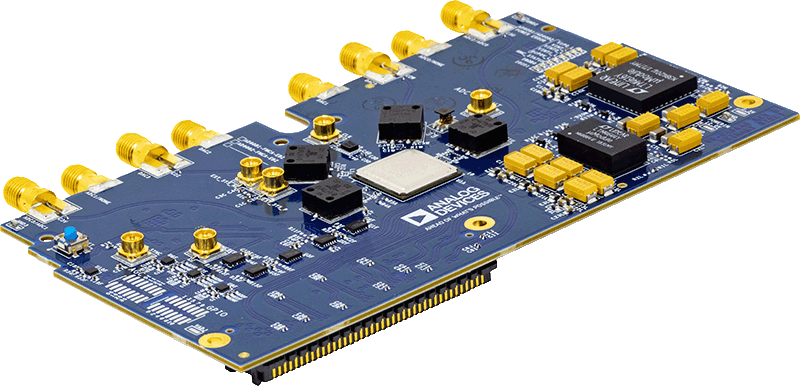

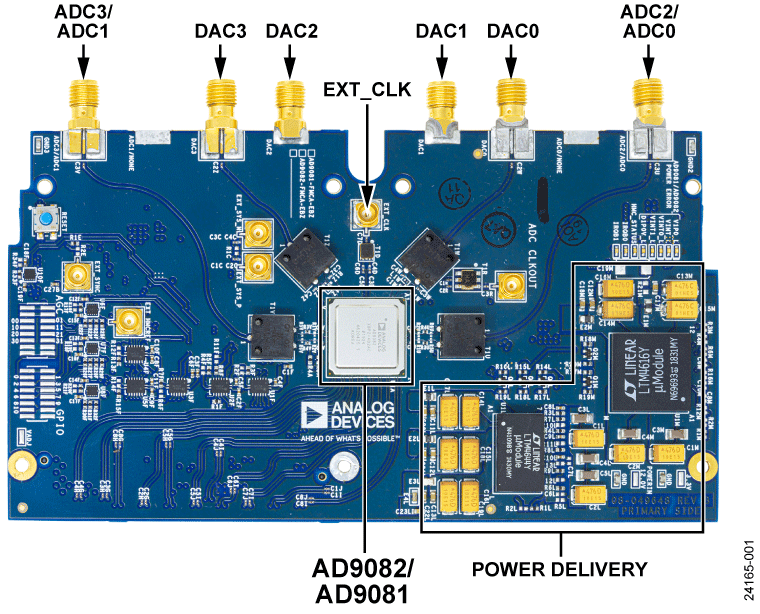

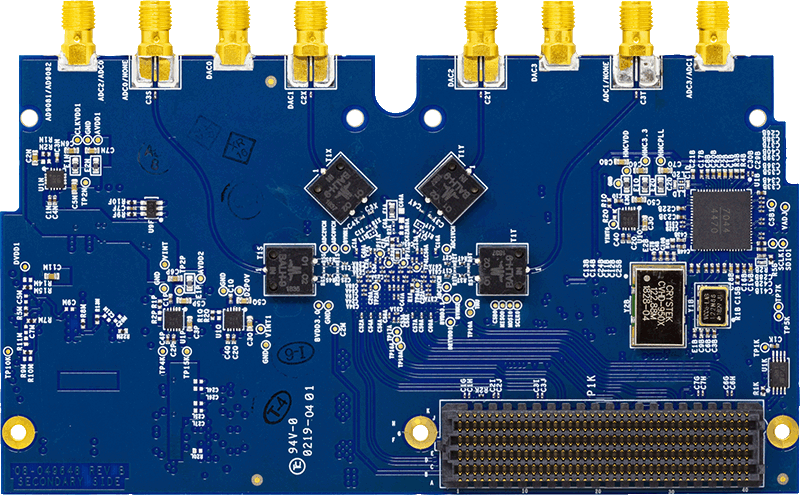

EVAL-AD9081

AD9081評価用ボード

zoom

EVAL-AD9081

AD9081評価用ボード

AD9081評価用ボード

機能と利点

  • AD9081用のフル機能評価用ボード
  • ACEソフトウェアによる制御用PCソフトウェア
  • HMC7044の内蔵クロッキングにより、デバイスとFPGAのクロッキングを管理
  • 外部直接クロッキングに切り替えるオプション

製品の詳細

AD9081-FMCA-EBZ評価用ボードには、AD9081を様々なモードおよび構成で動作させるのに必要なサポート回路がすべて内蔵されています。デバイスとのインターフェース接続に使用されるアプリケーション・ソフトウェアについての説明も含まれています。ACEソフトウェアを使用して性能評価を実施するには、AD9081-FMCA-EBZ評価用ボードをアナログ・デバイセズのADS9-V2EBZに接続します。評価用ボードは、市販のXilinx®またはIntel®製FPGA(フィールド・プログラマブル・ゲート・アレイ)開発ボードにも接続することができます。AD9081またはAD9082を評価するためにこれらのプラットフォームを使用する方法については、AD-FMC-SDCARDの使用のセクションを参照してください。

ACEソフトウェアを使用すると、AD9081またはAD9082を各種モードに設定し、解析用のA/Dコンバータ(ADC)データを取得できます。DPGDownloaderLiteソフトウェアは、ベクトルを生成し、DACに送信します。そのベクトルは、詳細な解析のためにスペクトラム・アナライザに送信されます。詳細については、AD9081およびAD9082のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。

reference details image

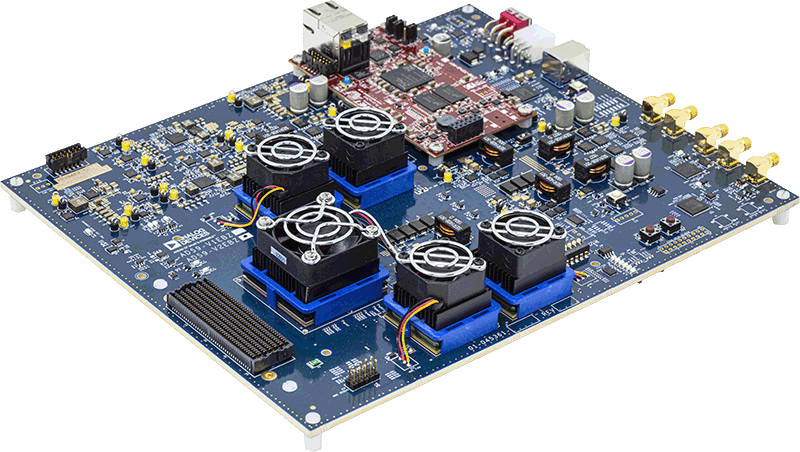

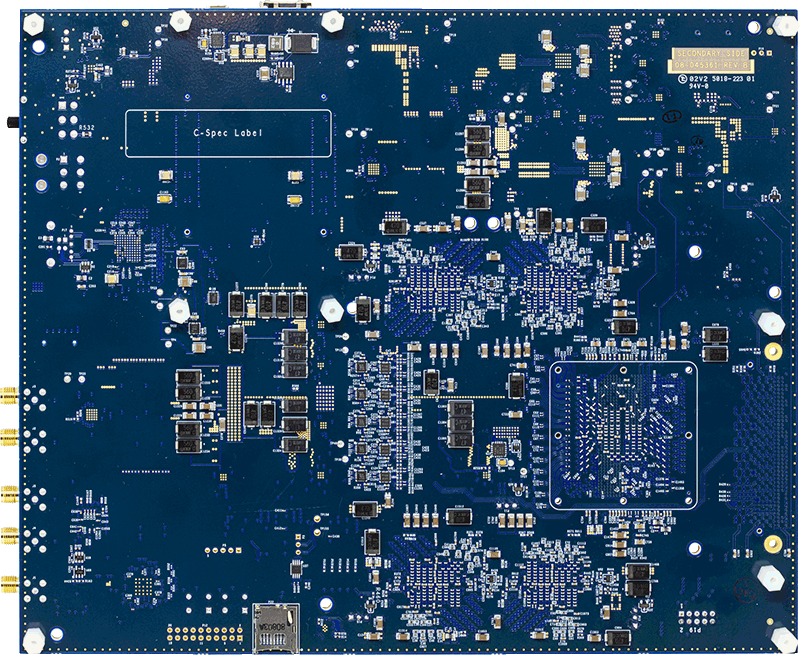

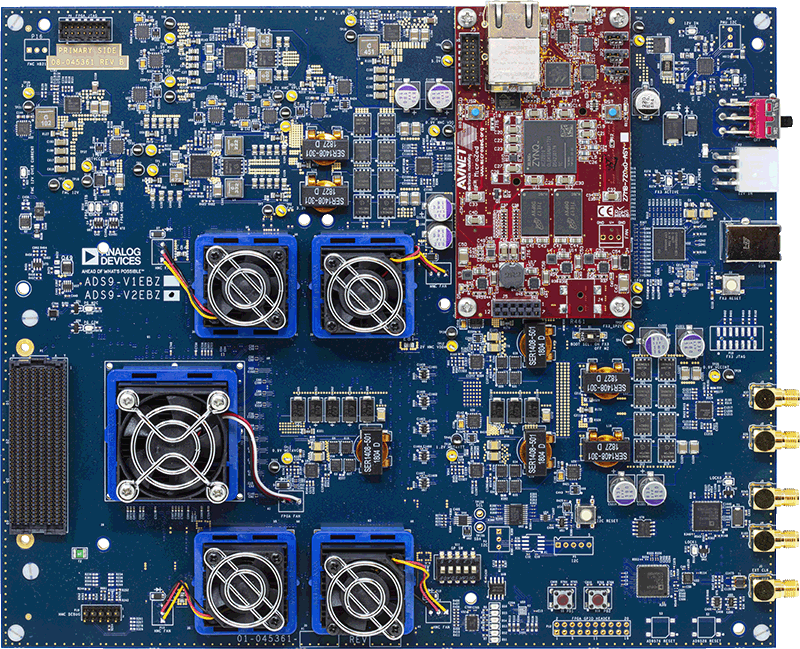

ADS9-V2EBZ

ADS9-V2EBZ評価用ボード

zoom

ADS9-V2EBZ

ADS9-V2EBZ評価用ボード

ADS9-V2EBZ評価用ボード

機能と利点

Xilinx Kintex Ultrascale+ XCKU15P-2FFVE1517E FPGA。

  • FMC+コネクタ1個。
  • 1個のFMC+コネクタで20個の28Gbpsトランシーバーをサポート。
  • HMC DRAM
  • シンプルなUSB 3.0ポート・インターフェース。
  • microSDカード2枚(「TRX」:ADRV9026評価用ボード、「HSX」:ミックスド・シグナル・フロントエンド™評価用ボード )。

製品の詳細

ADS9-V2EBZは、指定のアナログ・デバイセズ高速コンバータ評価用ボードに接続するとデータのキャプチャ/送信ボードとして機能します。最高速のJESD204B/C データ・コンバータをサポートするように設計されたADS9-V2EBZのFPGAは、高速ADCのデータ・レシーバーとしてだけでなく、高速DACのトランスミッタとしても動作します。
