MAX77839

5.5V输入、4.4A/3.6A开关电流、6μA IQ降压-升压转换器

更多 showmore-icon

4.4A降压-升压转换器，具有超低IQ

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 灵活的系统集成
    • 输入电压范围：1.8V至5.5V
    • 可通过单电阻调节的输出范围：2.3V至5.3V
    • 输出电流：3A（最大值）
      • 4.4A ILIM，参见TOC 24（"A"和"B"选项）
      • 3.6A ILIM，参见TOC 23（"C"和"D"选项）
    • 峰值效率：96%(VIN = 3.6V, VOUT = 3.3V)
    • 可选GPIO引脚（FPWM输入，低电平有效POK输出）
  • 低电源电流可延长电池使用时间
    • 跳跃模式可降低轻负载时的电源电流
    • 6μA超低IQ
  • 开关频率：2.2MHz（典型值）
  • 集成保护功能可提供系统稳健性
    • 欠压保护(UVLO)
    • 过压保护(OVP)
    • 逐周期电感峰值电流限制
    • 热关断(TSHDN)
  • 有源输出放电
  • 小尺寸解决方案
    • 2.07mm x 1.51mm、0.4mm间距、15引脚WLP
    • 2.5mm x 2.0mm、0.5mm间距、11引脚FC2QFN
更多细节
show more Icon

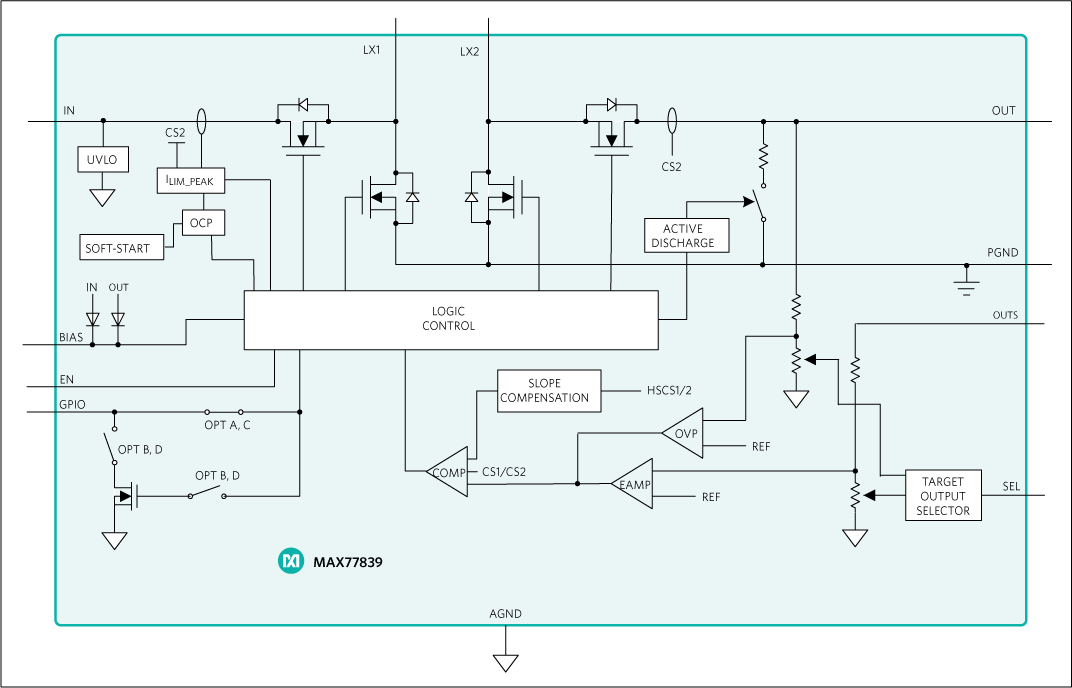

MAX77839是一款高效降压-升压稳压器，具有行业先进水平的6μA静态电流，适用于单节锂离子电池和放电电压为1.8V的任何化学电池。该器件输入电压范围为1.8V至5.5V，输出电压范围为2.3V至5.3V。该IC提供两种不同的开关电流限制以根据给定的负载电流要求优化外部元件尺寸（"A"和"B"= 4.4A（典型值），"C"和"D"= 3.6A（典型值）），并提供两种不同的GPIO引脚配置（"A"和"C"= FPWM引脚，"B"和"D"= POK引脚）。这些选项提供了设计灵活性，让IC能够适用于广泛的应用和用例，同时还大幅减小了电路板面积。

该IC可通过单电阻在2.3V至5.3V范围内调节输出电压。可配置的GPIO引脚支持根据系统要求选择FPWM模式控制输入或低电平有效POK开漏输出。Maxim专门设计的降压-升压控制器技术提供高效率、出色的负载和线路瞬态响应，以及降压和升压工作模式之间的无缝转换。

MAX77839采用2.07mm x 1.51mm、15引脚晶圆级封装(WLP)和2.5mm x 2.0mm、11引脚FC2QFN封装。



应用

  • 资产跟踪/车队管理
  • 5G/2G/GSM蜂窝电源
  • RF放大器
  • 智能手机ToF/面部和手势识别
  • 系统功率预调节
  • 单节锂离子电池供电设备
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX77839

文档

1
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 02/18/2022
英文

MAX77839: 5.5V Input, 4.4A/3.6A Switching Current 6μA IQ Buck-Boost Converter Data Sheet (Rev.2)

打开PDF文件

redirect
958.00K
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

1

Thumbnail Image

视频

2022-10-04

05:57

Introduction to the MAX77839 5.5V Input, 4.4A/3.6A switching current 6µA IQ Buck-Boost Converter

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX77839AEFQ+ 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839AEFQ+T 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839AEWL+ 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839AEWL+T 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839BEFQ+ 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839BEFQ+T 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839BEWL+ 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839BEWL+T 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839CEFQ+ 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839CEFQ+T 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839CEWL+ 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839CEWL+T 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839DEFQ+ 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839DEFQ+T 11-LFCSP-2.5X2X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839DEWL+ 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77839DEWL+T 15-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 29, 2023

- 2367

WAFER FAB

MAX77839AEFQ+

量产

MAX77839AEFQ+T

量产

MAX77839AEWL+

量产

MAX77839AEWL+T

量产

MAX77839BEFQ+

量产

MAX77839BEFQ+T

量产

MAX77839BEWL+

量产

MAX77839BEWL+T

量产

MAX77839CEFQ+

量产

MAX77839CEFQ+T

量产

MAX77839CEWL+

量产

MAX77839CEWL+T

量产

MAX77839DEFQ+

量产

MAX77839DEFQ+T

量产

MAX77839DEWL+

量产

MAX77839DEWL+T

量产

pdf

pcn_2367

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 29, 2023

- 2367

arrow down

WAFER FAB

MAX77839AEFQ+

量产

MAX77839AEFQ+T

量产

MAX77839AEWL+

量产

MAX77839AEWL+T

量产

MAX77839BEFQ+

量产

MAX77839BEFQ+T

量产

MAX77839BEWL+

量产

MAX77839BEWL+T

量产

MAX77839CEFQ+

量产

MAX77839CEFQ+T

量产

MAX77839CEWL+

量产

MAX77839CEWL+T

量产

MAX77839DEFQ+

量产

MAX77839DEFQ+T

量产

MAX77839DEWL+

量产

MAX77839DEWL+T

量产

pdf

pcn_2367

external-icon

软件和型号相关生态系统

评估套件 3

reference details image

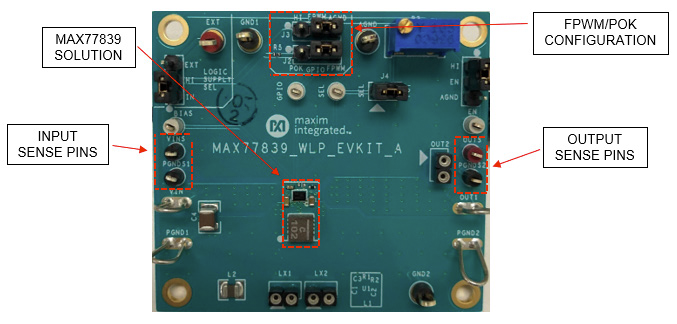

MAX77839WEVKIT

采用WLP封装的MAX77839评估套件

zoom

MAX77839WEVKIT

采用WLP封装的MAX77839评估套件

download icon

下载

 print icon

打印
MAX77839WEVKIT
采用WLP封装的MAX77839评估套件

特性和优点

  • 用于高精度测量的检测点
  • EN、POK和OUTS的可访问测试点
  • 使用SEL可调节输出电压
  • 可配置FPWM和跳跃模式（A和C选项）（默认为跳跃模式）
  • 可配置POK状态（B和D选项）
  • 有源放电功能
  • UVLO上升 = 1.8V，UVLO下降 = 1.73V(MAX77839AEWL+)
立即购买 更多内容

产品详情

MAX77839评估套件（EV套件）设计可靠，用于评估2.5A降压-升压转换器MAX77839。该IC能够支持1.8V至5.5V输入，输出电压可在2.3V至5.3V之间调节（通过SEL引脚）。该评估套件的出厂默认输出电压设置为3.3V。可以通过改变SEL电阻值(R3)来调整输出电压。GPIO引脚可用于支持强制PWM或电源正常(POK)功能。该评估套件与任何版本的MAX77839 WLP IC兼容（默认为MAX77839AEWL+）。



应用

  • 5G/2G/GSM蜂窝电源
  • 资产跟踪/车队管理
  • RF放大器
  • 单节锂离子电池供电设备
  • 智能手机ToF/面部和手势识别
  • 系统电源预调节

资料

pdf icon

ZIP

MAX77839WEVKIT ODB Files - Design Files Download

949.36 K

更多 Arrow image
reference details image

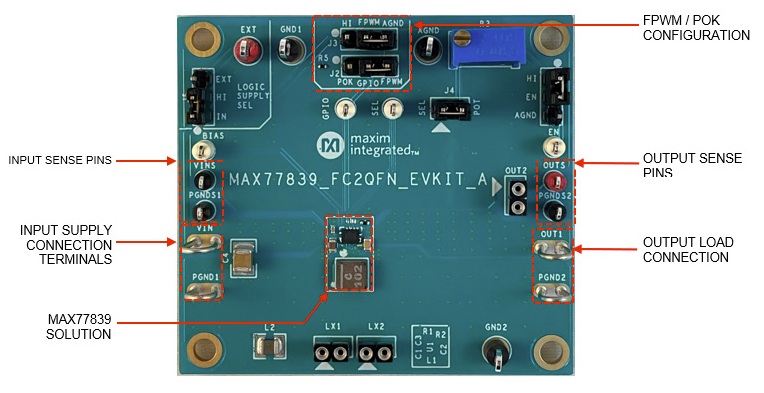

MAX77839QEVKIT

MAX77839评估套件(FC2QFN)

zoom

MAX77839QEVKIT

MAX77839评估套件(FC2QFN)

download icon

下载

 print icon

打印
MAX77839QEVKIT
MAX77839评估套件(FC2QFN)

特性和优点

  • 用于高精度测量的检测点
  • EN、POK和OUTS的可访问测试点
  • 输出电压可通过SEL调节
  • 可配置FPWM和跳跃模式（A和C选项）（默认为跳跃模式）
  • 可配置POK状态（B和D选项）
  • 有源放电功能
立即购买 更多内容

产品详情

MAX77839评估套件（EV套件）设计可靠，用于评估2.5A降压-升压转换器MAX77839。该IC能够支持1.8V至5.5V输入，输出电压可在2.3V至5.3V之间调节（使用SEL引脚）。该评估套件的出厂默认输出电压设置为3.3V。可以通过改变SEL电阻值(R3)来调整输出电压。GPIO引脚可用于支持Force PWM或POK功能。该评估套件与任何版本的MAX77839 FC2QFN IC兼容（默认为MAX77827AEFQ+）。



应用

  • 5G/2G/GSM蜂窝电源
  • 资产跟踪/车队管理
  • RF放大器
  • 单节锂离子电池供电设备
  • 智能手机ToF/面部和手势识别
  • 系统电源预调节

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827的基本模拟高效电源工具包

zoom

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827的基本模拟高效电源工具包

download icon

下载

 print icon

打印
MAXESSENTIAL02EP
MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827的基本模拟高效电源工具包

特性和优点

  • 能够即刻测试九个不同的电源解决方案
  • 包含nanoPower降压和升压转换器和模块、降压/升压转换器、LDO和连续超级电容备用电源控制器
  • 电路板设计支持采用0.100”(2.54mm)接头引脚，以便安装在试验板上
  • 通孔可以作为测试点，用于连接至基准设备
立即购买 更多内容

产品详情

MAXESSENTIAL02EP基本模拟高效电源工具套件提供现成可用的板载产品，支持即刻测试和原型制作。基本模拟高效电源工具套件包含降压、升压、降压-升压、LDO和Continua™等类别的产品。此外还提供nanoPower开关转换器和模块选项。
