概览
优势和特点
- 为需要宽输入电压范围的系统提供灵活的电源
- VIN 范围：3.5V至36V
- 高达300mA输出电流
- 3.3V固定输出电压
- 98%（最大值）占空比工作模式以实现低压差
- 采用5V、12V或20V USB Type-C输入电源供电
- 采用2S、3S或4S锂离子电池供电
- 充分降低功耗并延长电池使用时间
- 静态电流：1.1µA
- 在12VIN、3.3VOUT条件下，峰值效率为86%
- 充分缩小解决方案尺寸
- 工作频率：1.7MHz
- 小型2.0mm x 2.5mm x 0.75mm 10引脚TDFN封装
- 稳健的解决方案
- 短路、热保护
- 6.67ms内部软启动有助于尽可能地减小冲击电流
- 电流模式控制架构
- 输入电压容差高达42V
产品详情

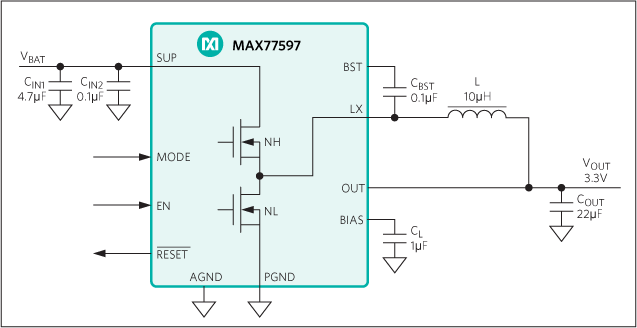

MAX77597是一款带有集成开关的小型同步降压转换器。该器件可在3.5V至36V的输入电压范围内提供高达300mA的电流，而在无负载时静态电流消耗仅为1.1µA（固定输出版本）。电压质量可通过观察低电平有效RESET信号来监测。该器件可在工作压力接近压差时在98%的占空比下运行，非常适合电池供电应用。
该器件提供3.3V固定输出。频率固定为1.7MHz，因此所需外部元件数量少，同时能够减少输出纹波。该器件提供强制PWM和跳跃工作模式，在跳跃模式下只需1.1µA的超低静态电流。
MAX77597采用小型(2mm x 2.5mm)10引脚TDFN封装，工作温度范围为-40°C至+85°C。
应用
- 由2节、3节或4节锂离子电池供电的便携式设备
- USB Type-C设备
- 负载点应用
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

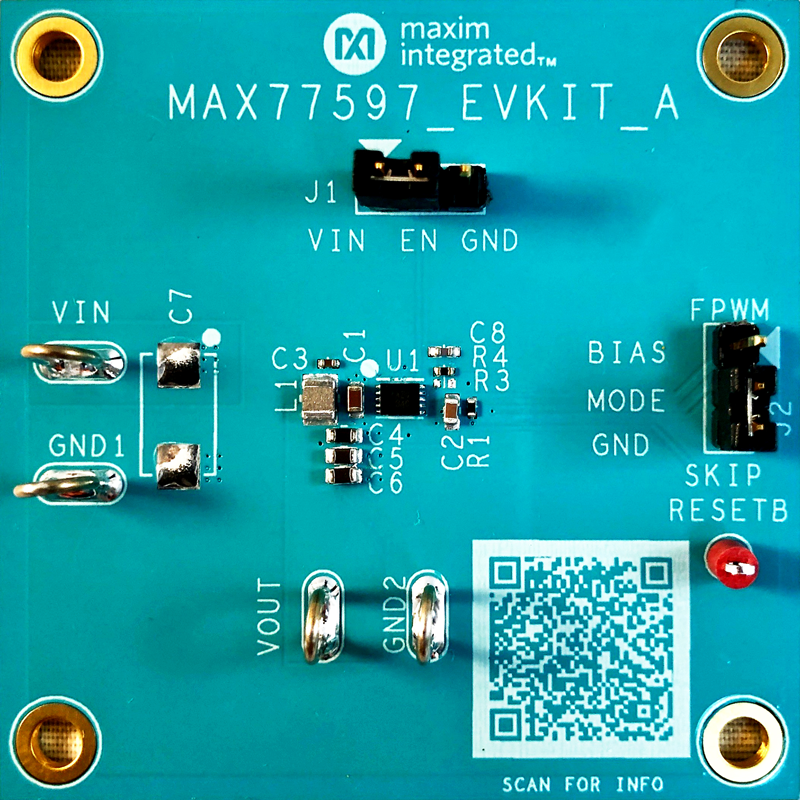

评估套件 (1)
参考资料
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
