概览

优势和特点

  • 评估固定输出和可调输出版本（预装3.3V版本）
  • 输入电压范围：3.5V至36V
  • 最大负载：300mA
  • 在14V输入时静态电流为1.1μA
  • RESET输出测试点
  • 简单的两层板可作为参考设计
  • 经过验证的PCB布局
  • 装配完成且经过测试

    产品详情

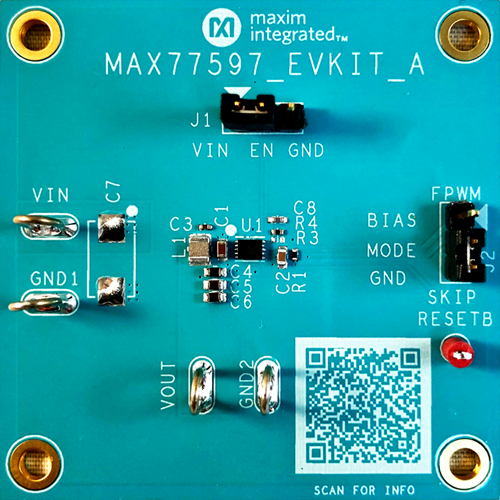

    MAX77597评估套件（EV套件）用于演示集成开关的同步降压型转换器IC MAX77597。该评估套件可在3.5V至36V的宽输入范围内工作，并可支持高达300mA的负载。该评估套件标配3.3V固定输出电压版本的IC。它可以很容易地修改以评估5V固定输出版本或可调输出电压版本。

    该评估套件包括用于启用或禁用器件以及选择强制PWM模式(FPWM)或跳跃模式的跳线。RESETB测试点可用于监控转换器输出的电压质量。



    应用

    • 负载点应用
    • 由2节、3节或4节锂离子电池供电的便携式设备
    • USB Type-C器件
