概览
优势和特点
- 宽输入电源
- 电源电压：3V至24V
- 输出电流：500mA（最大值）
- 1.8V、3.3V或5.0V出厂设置 VOUT，提供可选I2C 控制功能：1.5V至7.5V，步进为50mV
- 外部反馈电阻VOUT选项（1V至99% VSUP)
- 硬件或软件使能
- 双输入电源多路复用器取代了共阴极二极管阵列
- 理想二极管ORing电压自动选择器
- 250mΩ MOSFET充分降低了功耗、减少了BOM并缩小了解决方案尺寸
- 低IQ可实现始终开启的电源轨
- 静态电流：1.5µA（仅SUP供电）
- 静态电流：19µA（IN1/IN2供电）
- 峰值效率：88%(12VSUP, 3.3VOUT)
- 安全且易于使用
- 短路和热保护
- 8ms软启动
- 通过软件启用扩频
- 可通过引脚编程的电感峰值电流水平
- 小尺寸
- 2.33mm × 1.42mm（最大高度0.7mm）晶圆级封装(WLP)
- 15引脚、0.4mm间距、3 × 5阵列
产品详情

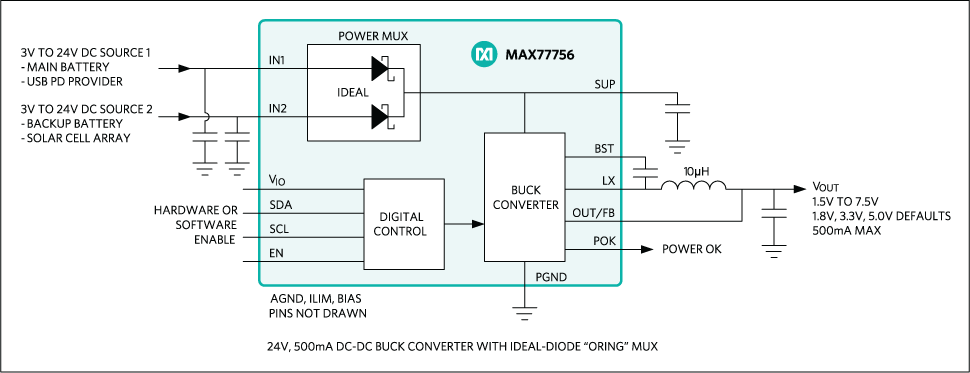

MAX77756是一款集成了双输入电源多路复用器(MUX)的同步500mA降压DC-DC转换器。该转换器采用3.0V至24V的输入电源供电。默认输出电压在工厂编程为1.8V、3.3V或5.0V。输出电压可通过外部电阻或 I2C 串行接口进一步调节。
双输入电源多路复用器从两个不同的输入源中选择较高的电压为降压转换器供电。控制电路确保一次只有一个多路复用器通道开启，以防止输入源之间的交叉传导。对于单输入应用，可以绕过多路复用器，并且降压转换器可以直接从SUP引脚供电。
MAX77756采用小型2.33mm × 1.42mm（最大高度0.7mm）、15引脚晶圆级封装(WLP)。对于不带电源多路复用器的类似降压转换器，请参考MAX77596。
设计解决方案：为您酷炫的小型智能家居中心配备更多功能 ›应用
- 电池供电系统、备用电池、不间断电源轨
- 家居自动化、低IQ智能集线器
- 笔记本电脑和平板电脑
- USB Type-C供电配件和设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

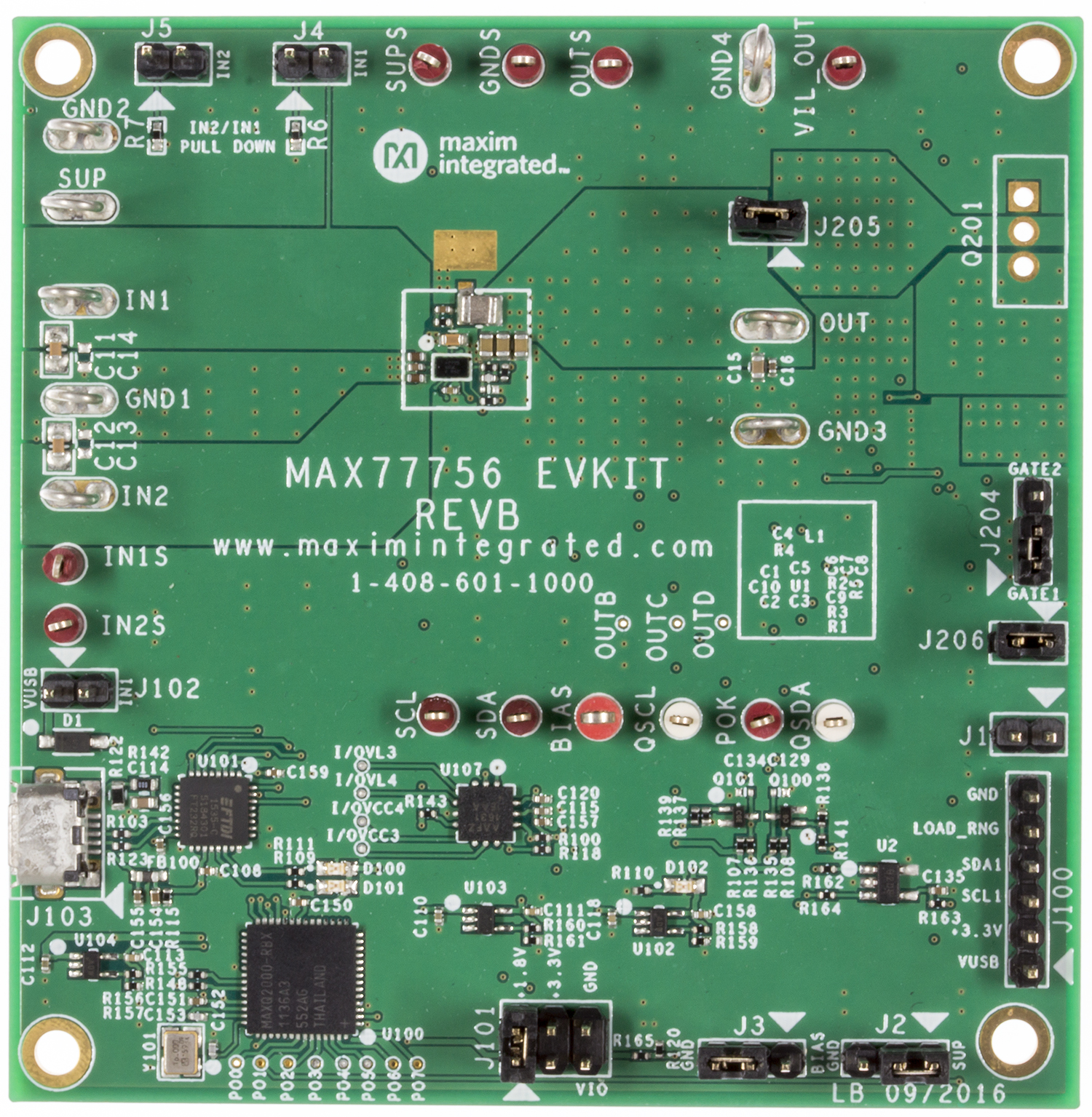

评估套件 (1)
参考资料
-
Design Solutions 42 - Pack More Power in Your Cool, Small Smart-Home Hub1/1/2021PDF439K
-
USB-C and USB Power Delivery Solutions1/15/2021
工具及仿真模型
EE-Sim Power®工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
SIMPLIS Models
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX77756AEWL+ | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| MAX77756AEWL+T | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| MAX77756BEWL+ | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| MAX77756BEWL+T | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| MAX77756CEWL+ | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| MAX77756CEWL+T | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| MAX77756DEWL+ | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| MAX77756DEWL+T | 材料声明 | 质量和可靠性 | 15-WLCSP-N/A | |
| Wafer Fabrication Data |
