MAX77504
量产14V输入、3A、高效Buck转换器，采用WLP或QFN封装
高效Buck转换器，采用小尺寸1.7mm x 1.7mm WLP封装
- 产品模型
- 6
产品详情
- 3A单通道Buck调节器
- 2.6V至14V输入电压
- 0.6V至6V输出电压范围
- 0.5MHz或1.5MHz固定开关频率选项
- 高效率、低IQ延长电池寿命
- 94%峰值效率 @ 7.4VIN、3.3VOUT (2520封装电感)
- 10μA ISUP (12VIN，1.8VOUT)
- OUT自动为VL供电(VOUT > 1.7V)，实现较低IQ
- 使能引脚(EN)硬件控制
- 可通过FPWM/SYNC引脚实现外部时钟同步
- 电源就绪输出(POK)监测VOUT状态(参见定购信息)
- 保护功能
- 逐周期电感限流
- 短路打嗝模式、UVLO和热关断保护
- 软启动
- FC2QFN或WLP封装选项
- 2.5mm x 2.5mm (0.6mm最大高度)、12引脚、FC2QFN封装，0.5mm焊距
- 1.7mm x 1.7mm (0.7mm最大高度)、16焊球、WLP封装，0.4mm焊距，4 x 4阵列
- 所有WLP封装焊球(除POK外)均可布置在非HDI PCB上

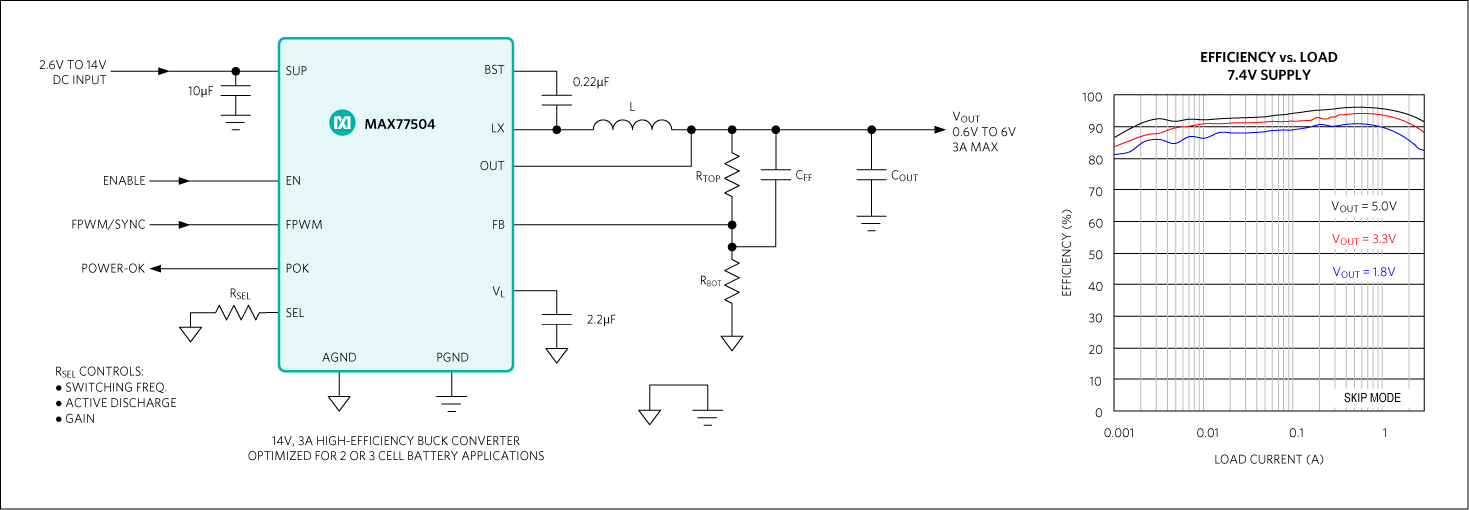

MAX77504为同步、3A、降压型DC-DC转换器，优化用于2节和3节电池供电的应用。转换器工作在2.6V至14V输入电压范围。输出电压可通过外部反馈电阻在0.6V至6V范围内调节。器件支持低IQ SKIP模式，在轻载下实现优异的效率。MAX77504同样可以通过FPWM引脚同步外部时钟频率。
专用的使能、电源就绪和FPWM引脚可以简化硬件控制。通过SEL输入引脚很容易就可以配置开关频率、增益和输出有源放电选项。内置欠压锁定(UVLO)、输出有源放电、逐周期电感限流、热关断和短路保护，确保在异常工作条件下的安全操作。
MAX77504采用小尺寸、1.7mm x 1.7mm、16焊球、0.4mm焊距晶圆级封装(WLP)，或2.5mm x 2.5mm、12引脚、0.5mm焊距倒装芯片QFN (FC2QFN)封装。
应用
- 1至3节Li+/锂离子供电设备
- 专业无线电、手持式计算机
- 无反相机、DSLR和笔记本计算机
- 便携式扫描仪、POS终端、打印机
- 空间受限的便携式电子设备
参考资料
数据手册 1
可靠性数据 1
视频 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX77504AAFC+ | 12-LFCSP-2.5X2.5X0.55 | ||
| MAX77504AAFC+T | 12-LFCSP-2.5X2.5X0.55 | ||
| MAX77504AAWE+ | 16-WLCSP-N/A | ||
| MAX77504AAWE+T | 16-WLCSP-N/A | ||
| MAX77504BAWE+ | 16-WLCSP-N/A | ||
| MAX77504BAWE+T | 16-WLCSP-N/A |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-Sim评估套件

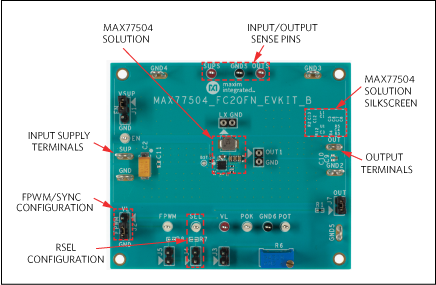

MAX77504 评估套件
资料
MAX77504评估套件(MAX77504AAFC+)
