概览
优势和特点
- 400kHz 2线接口
- 2.3V至5.5V工作电压
- 低待机电流(典型1.7µA)
- 总线延时实现无锁定工作
- 56个从机ID地址
- 极性反转
- 八个I/O引脚在上电时默认为输入
- I/O开漏输出容许5V电压
- 4mm x 4mm,0.8mm薄型QFN封装
- -40°C至+125°C工作温度范围
产品详情

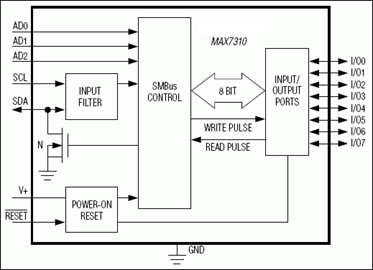

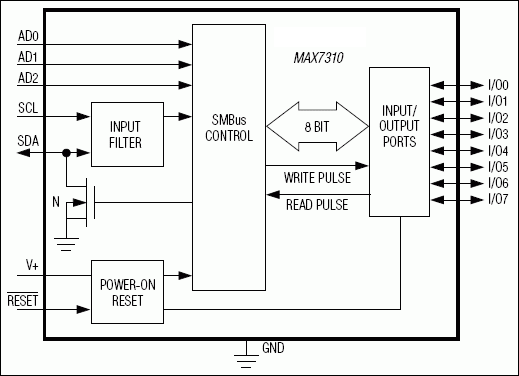

MAX7310为兼容于SMBus™和I²C的应用提供8位并行输入/输出端口扩展。MAX7310包含输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线延时寄存器和一个SMBus/I²C兼容的串行接口。系统主控制器向高有效的极性反转寄存器写入适当的数据,可以将MAX7310的输入数据反向。通过总线延时寄存器,系统主控制器可以使能或禁止总线延时。
八个I/O端口中的任意一个均可配置为输入或输出。低有效的复位输入可将八个I/O都设定为输入。通过三个地址选择引脚可配置从机ID地址为56个中的一个。
MAX7310采用16引脚薄型QFN、TSSOP和QSOP封装,额定工作温度范围为-40°C至+125°C汽车级温度范围。
应用
- 蜂窝手机
- 台式计算机:主板
- GPIO
- 工业控制
- 工业显示器
- 仪表与试验测量
- 医疗装置
- RAID系统
- 服务器
- 白光LED驱动器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
配套产品推荐
MAX7310 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
MAX7310AEE+ | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
MAX7310AEE+T | 材料声明 | 质量和可靠性 | 16-QSOP-150_MIL | |
MAX7310ATE+ | 材料声明 | 质量和可靠性 | 16-LFCSP-4X4X0.75 | |
MAX7310ATE+T | 材料声明 | 质量和可靠性 | 16-LFCSP-4X4X0.75 | |
MAX7310AUE+ | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4-4.4_MM | |
MAX7310AUE+T | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4-4.4_MM | |
Wafer Fabrication Data | MAX7310 Reliability Data |
