MAX6964: 17路输出LED驱动器/GPO,带有亮度控制和热插入保护 Data Sheet (Rev. 3)1/1/1900PDF375K
概览
优势和特点
- 400kbps,2线串行接口,耐压5.5V
- 2V至3.6V工作
- 总共8位PWM LED强度控制
- 全局16级亮度控制
- 另加单独的16级亮度控制
- 两相LED闪烁
- 高端口输出电流,每个端口50mA (最大)
- /RST输入清除串行接口,恢复上电缺省状态
- 支持热插入
- 输出为7V额定电压的漏极开路结构
- 低待机电流(1.2µA,典型值), 3.3µA,最大值)
- 小巧的4mm x 4mm x 0.8mm薄型QFN封装
- -40°C至+125°C温度范围
产品详情

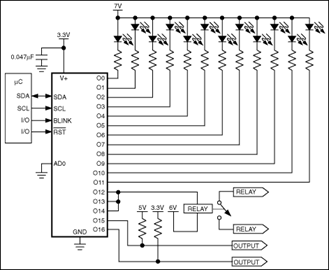

MAX6964是一种I²C兼容串行接口的外设电路,可以为微控制器提供17个输出端口。各路输出都采用吸收电流的漏极开路结构,允许工作于50mA/7V条件下。输出可驱动LED,或者通过外部电阻上拉(最高上拉至7V)提供逻辑输出。
MAX6964内部还集成了一个8位PWM电流控制电路。其中4位为全局控制,应用于所有LED输出,用于电流的粗调,从完全关断到完全开通共14个亮度级。另外,每路输出还具有独立的4位控制位,可将全局电流设置进一步细分为16级。作为另外一种选择,电流控制也可配置为单一的8位控制方式,可一次设置所有的输出。
每路输出具有单独的闪烁定时,包含两个闪烁阶段。LED可被单独设定为在任何一个闪烁阶段点亮或关闭,或者忽略闪烁控制。闪烁周期由加在BLINK上的外部时钟(最高1kHz)或者寄存器控制。BLINK输入也可用作一个逻辑输入,控制LED的点亮或关闭,或者用作通用输入(GPI)。MAX6964支持热插入。断电(V+ = 0V)时,SDA、SCL、/RST、BLINK和从机地址输入ADO保持高阻状态,可以承受6V电压;输出端口保持高阻状态,可以承受8V电压。
MAX6964通过2线I²C串行接口控制,可以配置成四个I²C地址之一。
应用
- 键盘背光
- LCD背光
- LED状态指示
- RGB LED驱动器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
