MAX6956

2线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 400kbps I²C兼容的串行接口
  • 工作电压2.5V至5.5V
  • -40°C至+125°C温度范围
  • 20或28个I/O端口,每个端口可配置为
    • 恒流LED驱动器
    • 推挽式逻辑输出
    • 施密特逻辑输入
    • 带有内部上拉的施密特逻辑输入
  • 11µA (最大值)关断电流
  • 16级独立可编程电流控制,用于每个LED
  • 逻辑电平边沿检测,用于7个I/O端口
更多细节
show more Icon

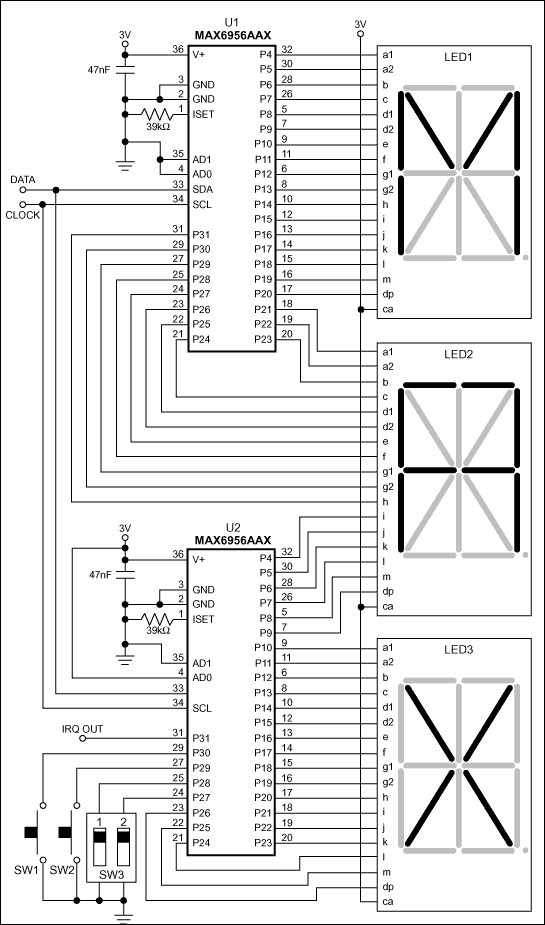

MAX6956是紧凑型、串行接口的LED显示驱动器和I/O扩展器,可为微控制器提供多达28个端口。每个端口都可独立地被用户配置为逻辑输入、逻辑输出或共阳(CA) LED恒流段驱动器。每个端口可配置为具有数控恒定吸流的LED段驱动器,在1.5mA至24mA范围内提供16级等间隔电流调节。LED驱动器适用于分立的LED以及共阳极数字、字母显示LED。

每个端口可以配置为通用I/O (GPIO),既可以作为推挽式逻辑输出,具有10mA的吸流能力和4.5mA的源出电流能力;也可作为施密特逻辑输入,可选择内部上拉。其中7个端口具有可配置的边沿检测逻辑,一旦端口逻辑电平发生变化将即刻产生中断。MAX6956可通过I²C兼容的2线串行接口控制,仅通过2个选择引脚、4种电平逻辑就实现了16个I²C地址。

MAX6956AAX和MAX6956ATL具有28个端口,分别采用36引脚SSOP封装和40引脚薄型QFN封装。MAX6956AAI和MAX6956ANI具有20个端口,分别采用28引脚SSOP封装和28引脚DIP封装。

如需SPI接口的产品,请参考MAX6957数据资料;如需不带LED恒流驱动的更低成本、引脚兼容的端口扩展器,请参考MAX7300数据资料。

应用

  • 汽车
  • 条形图显示器
  • 工业控制器
  • 面板表
  • 机顶盒
  • 系统监视
  • 白色家电
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX6956AAI+
  • HTML
  • HTML
MAX6956AAI+T
  • HTML
  • HTML
MAX6956AAX+
  • HTML
  • HTML
MAX6956AAX+T
  • HTML
  • HTML
MAX6956AAX/V+
  • HTML
  • HTML
MAX6956AAX/V+T
  • HTML
  • HTML
MAX6956ATL+
  • HTML
  • HTML
MAX6956ATL+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 1, 2016

- 1618

ASSEMBLY

MAX6956AAX+

量产

MAX6956AAX+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 1, 2016

- 1618

arrow down

ASSEMBLY

MAX6956AAX+

量产

MAX6956AAX+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX6956EVKIT

MAX6956评估板

zoom

MAX6956EVKIT

MAX6956评估板

MAX6956评估板

特性和优点

  • Windows 2000/XP-, Windows Vista (32-Bit)- 和Windows 10**兼容软件
  • 通过USB端口与PC相连(包含电缆)
  • USB供电
  • 无铅并符合RoHS标准
  • 经过验证的PCB布局
  • 表贴元件
  • 完全安装并经过测试

产品详情

MAX6956评估板(EV kit)是完全安装并经过测试的表面安装PCB,包含一片MAX6956 IC。MAX6956是28端口LED驱动器和I/O扩展器。评估板还包含Windows® 2000/XP和 Windows Vista®兼容的软件,提供简易的图形用户界面(GUI)用于测试MAX6956的性能。

应用

  • 汽车
  • 条形图显示器
  • 工业控制器
  • 面板表
  • 机顶盒
  • 系统监视
  • 白色家电
