MAX6953
2线接口、2.7V至5.5V、4位、5 x 7点阵、LED显示驱动器
Viewing:
概述

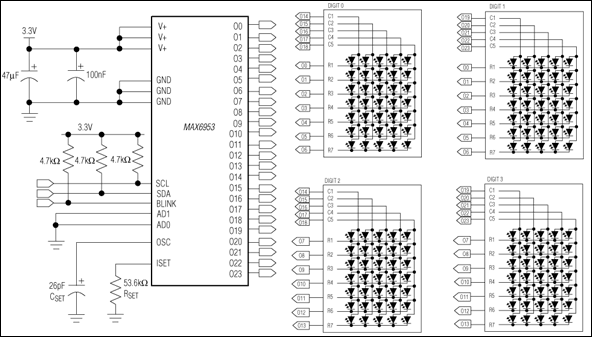

MAX6953是紧凑的共阴极显示驱动器，可通过I²C兼容的串行接口将微处理器连接至5 x 7点阵式LED显示器。MAX6953可驱动多达4位(140个LED)。
MAX6953包含了104个ASCII字符字模、复用扫描电路、行列驱动器以及用于存储每一位字符和24个用户自定义字符字模数据的静态RAM。LED的段电流由内部逐位数字亮度控制电路设定。
该器件具有低功耗的关断模式、段闪烁控制(在需要时可通过驱动器达到同步)以及强制所有LED打开的测试模式。LED驱动器的摆率受限，可有效降低EMI。
采用兼容于SPI™接口的产品请参考MAX6952数据资料。MAX6952配有评估板。
应用
- 音频/视频设备
- 游戏机
- 工业显示器
- 医疗装置
- 留言板
参考资料
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LED 驱动器 IC 11 | ||
| MAX6950 | 量产 | 串行接口、+2.7V至+5.5V、5位或8位LED显示驱动器 |
| MAX6951 | 量产 | 串行接口、+2.7V至+5.5V、5位或8位LED显示驱动器 |
| MAX6952 | 量产 | 4线接口、2.7V至5.5V、4位、5 x 7点阵、LED显示驱动器 |
| MAX6954 | 量产 | 4线接口、2.7V至5.5V LED显示驱动器，带有输入/输出扩展器及键扫描 |
| MAX6955 | 量产 | 2线接口、2.7V至5.5V LED显示驱动器，带有输入/输出扩展器及键扫描 |
| MAX6956 | 量产 | 2线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器 |
| MAX6957 | 量产 | 4线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器 |
| MAX6958 | 量产 | 2线接口、3V至5.5V、4位、9段LED显示驱动器，带有键扫描 |
| MAX6959 | 量产 | 2线接口、3V至5.5V、4位、9段LED显示驱动器，带有键扫描 |
| MAX7219 | 量产 | 串行接口、8位、LED显示驱动器 |
| MAX7221 | 量产 | 串行接口、8位、LED显示驱动器 |
