MAX6955: 2线接口、2.7V至5.5V LED显示驱动器，带有输入/输出扩展器及键扫描 Data Sheet (Rev. 4)1/1/1900PDF492K
概览
优势和特点
- 简化5 x 7阵列LED显示屏驱动
- 驱动共阴极单色和双色LED显示屏
- 可控制多达16位7段、8位14段、8位16段、128个分立LED，或各种类型的组合
- 2.7V至5.5V工作电压
- 标准2线接口支持各种微处理器架构
- 400kbps、I2C兼容2线串口
- 高度集成，灵活支持不同应用
- 内置14段和16段104个ASCII字符的字模以及7段显示使用的16进制字模
- 每位提供16级数字亮度控制
- 上电期间显示消隐
- 各段独立的自动闪烁控制
- 10µA (典型值)低功耗关断模式(数据保持)
- 5个GPIO端口引脚可配置为按键开关输入，扫描、去抖多达32个按键开关，且支持多键同时按下
- 按键输入去抖后输出IRQ
- 段驱动器的限摆率功能降低EMI
- 36引脚SSOP和40引脚DIP及TQFN封装
- 工作在标准的汽车级温度范围，支持恶劣环境应用
产品详情
MAX6955是紧凑型显示驱动器，通过I²C兼容的2线串行接口将微处理器接口至7、14和16段LED显示器。串行接口支持多片MAX6955的级联。MAX6955可驱动多达16位7段、8位14段、8位16段、或128个分立的LED，且电源电压可低至2.7V。器件还包括5条I/O扩展线(或GPIO)，部分或全部可配置为按键开关输入，自动扫描和去抖多达32个矩阵开关。

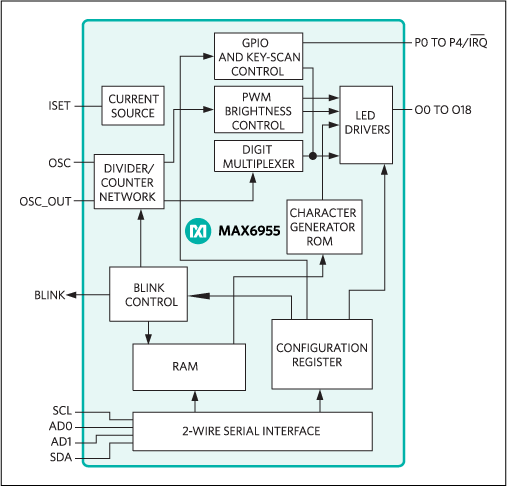

器件内部包含全部14段和16段104个ASCII字符的字模、7段显示使用的16进制字模、多工扫描电路、阳极和阴极驱动器、以及用于存储各位显示的静态RAM。显示位的最大段电流可用单个外部电阻设定。各位的显示亮度可用内部的16级数字亮度控制电路独立调节。MAX6955还包含低功耗关断模式、限制扫描位寄存器(允许用户选择1至16位用于显示)、段闪烁控制(如果需要，可通过驱动器实现同步)、以及强制所有LED点亮的测试模式。LED驱动器具有限斜率输出，以降低EMI。
关于SPI™兼容接口的型号，请参见MAX6954用户资料。提供MAX6955的评估板(EV kit)。
应用
- 音频/视频设备
- 条形图显示器
- 面板表
- 机顶盒
- 白色家电
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
