概览
优势和特点
- 兼容于高速、26MHz、SPI、QSPI、MICROWIRE串行接口
- 工作电压+2.7V至+5.5V
- 独立的LED段控制
- 各驱动器间可相互保持同步的段闪烁控制
- 16进制译码/非译码位选择
- 数字亮度控制
- 上电时所有显示器关闭
- 驱动共阴极LED数码管
- 复用时钟同步于外部时钟
- 摆率受限的段驱动器可降低EMI
- 75µA低功耗关断模式(数字保持)
- 小尺寸、16引脚QSOP封装
产品详情

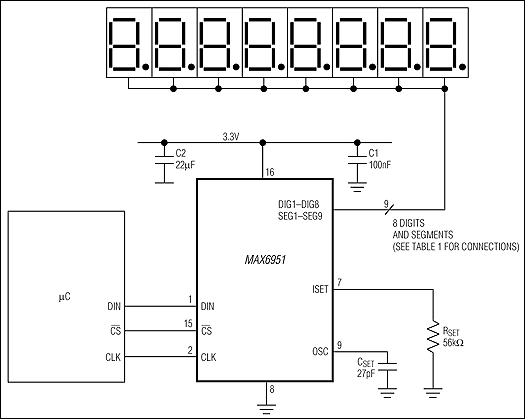

MAX6950/MAX6951是紧凑的共阴极显示驱动器，可通过SPI™、QSPI™、MICROWIRE™兼容的串行接口将微处理器连接至独立的7段LED数码管、条形图或离散的LED。电源电压可低至2.7V。
MAX6950可驱动5位7段数码管或40个离散的LED。MAX6951可驱动8位7段数码管或64个离散的LED。
内置16进制字符译码器(0-9，A-F)、复用扫描电路、段和数码驱动器以及用于存储每一位数字的静态RAM。用户可以为每一位数字选择16进制译码或非译码模式，可驱动任何7段数码、条形图或离散LED的组合。LED段电流由内部数字亮度控制电路设定。段驱动器摆率受限可有效降低EMI。
每位数字不需要重写整个显示器即可单独寻址和刷新。这些器件具有低功耗关断模式、数字亮度控制电路、扫描限制寄存器(允许用户选择1至8位显示数字)、各驱动器可相互保持同步的段闪烁控制以及强制所有LED打开的测试模式。
应用
- 条形图与矩阵显示器
- 工业控制器与仪表
- 医疗装置
- 面板表
- 专业音频装置
- 机顶盒
- 白色家电
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX6950 Reliability Data1/12/2023
-
MAX6951/MAX6950 LED显示驱动器与MAXQ2000微控制器的通信6/20/2006
-
Electronic Displays Comparison9/9/2002
-
Tutorial: Improve Sensor Performance and SNR in Pulse Oximeter Designs6/21/2010
-
LEDs Are Still Popular (and Improving) after All These Years2/25/2003
-
Using Analog Devices SPI-compatible Display Drivers with other SPI Peripherals2/10/2003
-
Charlieplexing - Reduced Pin-Count LED Display Multiplexing2/10/2003
-
Migrating from the MAX7219 and MAX7221 to the MAX6950 and MAX6951 LED Drivers7/17/2002
-
Using the MAX6950 and the MAX6951 LED Display Drivers with Multiplex Dual-Digit Displays7/17/2002
