概览
优势和特点
- 高速、26MHz、SPI/QSPI/MICROWIRE™兼容的串行接口
- 工作电压2.7V至5.5V
- 可控制多达16位7段、8位14段、8位16段、128个分立的LED,或各种类型的组合
- 驱动共阴极单色和双色LED显示器
- 内置14段和16段104个ASCII字符的字模以及7段显示使用的16进制字模
- 各段独立的自动闪烁控制
- 10µA (典型值)低功耗关断模式(数据保持)
- 16级各位独立的数字亮度控制
- 上电期间显示消隐
- 限斜率段电流驱动器降低EMI
- 5个GPIO端口引脚可配置为按键开关输入,具有自动扫描和去抖多达32个按键开关,且支持多键同时按下
- 按键输入去抖后输出IRQ
- 36引脚SSOP和40引脚DIP封装和TQFN封装
- 工作于标准的汽车级温度范围
产品详情

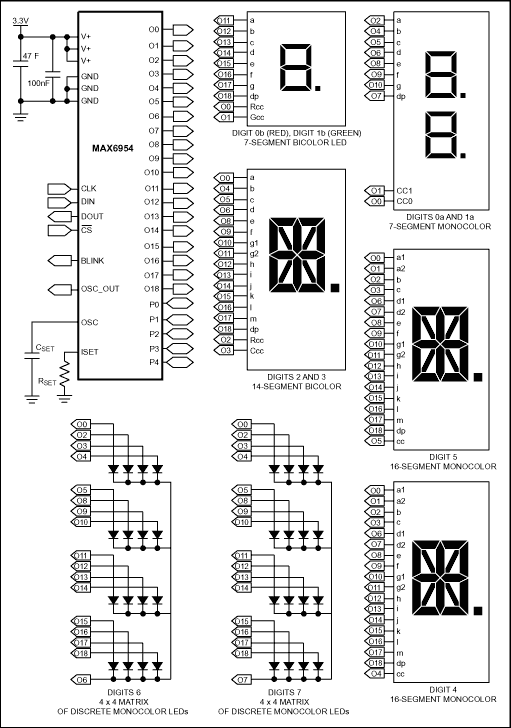

MAX6954是紧凑型显示驱动器,通过SPI™或QSPI™兼容的4线串行接口将微处理器接口至7、14和16段LED显示器。串行接口支持多片MAX6954的级联。MAX6954可驱动多达16位7段、8位14段、8位16段、或128个分立的LED,且电源电压可低至2.7V。器件还包括5条I/O扩展线(或GPIO),部分或全部可配置为按键开关输入,自动扫描和去抖多达32个矩阵开关。
器件内部包含全部14段和16段104个ASCII字符的字模、7段显示使用的16进制字模、多工扫描电路、阳极和阴极驱动器、以及用于存储各位显示的静态RAM。显示位的最大段电流可用单个外部电阻设定。各位的显示亮度可用内部的16级数字亮度控制电路独立调节。MAX6954还包含低功耗关断模式、限制扫描位寄存器(允许用户选择1至16位用于显示)、段闪烁控制(如果需要,可通过驱动器实现同步)、以及强制所有LED点亮的测试模式。LED驱动器具有限斜率输出,以降低EMI。
关于2线接口的型号,请参见MAX6955数据资料。提供MAX6955的评估板。
应用
- 音频/视频设备
- 条形图显示器
- 面板表
- 机顶盒
- 白色家电
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
MAX6954 Reliability Data1/12/2023PDF112K
-
Electronic Displays Comparison9/9/2002
-
连接两位LED模块6/28/2010
-
将MAX6954和MAX6955的键盘扫描扩展至32键以上10/4/2005
-
快速入门:使用MAX6954驱动7段LED显示器10/19/2004
-
快速入门:使用MAX6954驱动16段LED显示器10/19/2004
-
快速入门:使用MAX6954驱动14段LED显示器10/11/2004
-
Adding Global LED Intensity Control to the MAX6954 and MAX6955 LED Drivers7/17/2002
-
LEDs Are Still Popular (and Improving) after All These Years2/25/2003
-
Using Analog Devices SPI-compatible Display Drivers with other SPI Peripherals2/10/2003
-
Charlieplexing - Reduced Pin-Count LED Display Multiplexing2/10/2003
-
Selecting Numeric and Alphanumeric Display Configurations for the MAX6954 and MAX6955 SPI and I2C LED Display Drivers7/16/2002
