概览

优势和特点

  • 400kbps,2线串行接口,耐压5.5V
  • 2V至3.6V工作
  • 总共8位PWM LED强度控制
    • 全局16级亮度控制
    • 另加单独的16级亮度控制
  • 两相LED闪烁
  • 每个端口最大50mA输出电流
  • 支持热插入
  • 可工作于5.5V的漏极开路输出
  • 输入过压保护至5.5V
  • 具有中断输出的跳变检测电路
  • 工作电流1.2µA (典型值), 3.6µA (最大值)
  • 小巧的4mm x 4mm薄型QFN封装
  • -40°C至+125°C温度范围

产品详情

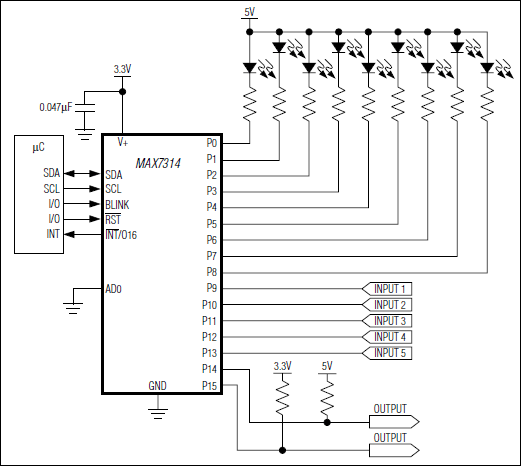

MAX7314是一种I²C兼容串行接口的外设电路,可以为微处理器提供16个I/O端口加一个单输出端口和一个单输入端口。每个I/O口都可单独配置为开漏输出(工作电压允许到5.5V,吸收电流达50mA),或具有跳变检测的逻辑输入。仅输出端口可被指定为过渡检测的中断输出端口。输出可驱动LED,或者通过外部电阻上拉(最高上拉至5.5V)提供逻辑输出。

所有17个输出口还内置有8位PWM电流控制电路。其中4位为全局控制,应用于所有LED输出,用于电流的粗调,从完全关断到完全开通共14个亮度级。另外,每路输出还具有独立的4位控制位,可将全局电流设置进一步细分为16级。作为另外一种选择,电流控制也可配置为单一的8位控制方式,可一次设置所有的输出。

每路输出具有单独的闪烁定时,包含两个闪烁阶段。LED可被单独设定为在任何一个闪烁阶段点亮或关闭,或者忽略闪烁控制。闪烁周期由加在BLINK上的外部时钟(最高1kHz)或者寄存器控制。BLINK输入也可用作一个逻辑输入,控制LED的点亮或关闭,或者用作通用输入(GPI)。

MAX7314支持热插入,断电时(V+ = 0V),所有端口引脚,/INT输出、SDA、SCL、/RST、BLINK和从机地址输入AD0保持高阻,可承受6V电压。MAX7314可通过2线I²C串行接口控制,使用4电平逻辑从一个选择引脚获取四个I²C地址。

应用

  • 键盘背光
  • LCD背光
  • LED状态指示
  • 继电器驱动器
  • RGB LED驱动器
  • 系统I/O端口
