MAX7315

量产

8端口输入/输出扩展器，带有LED亮度控制和中断，提供热插入保护

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 400kbps、2线串行接口，5.5V容限
  • 2V至3.6V工作
  • 8位PWM LED亮度控制
    • 全局16级亮度控制
    • 独立的16级亮度控制
  • 自动两相LED闪烁
  • 50mA最大端口输出电流
  • 输出额定5.5V，漏极开路
  • 5.5V输入过压保护
  • 瞬态检测具有中断输出
  • 低待机电流(1.2µA典型值，3.3µA最大值)
  • 小巧的3mm x 3mm、薄型QFN封装
  • -40°C至+125°C工作温度范围
  • 所有端口均可配置为输入或输出

MAX7315是I²C/SMBus™兼容的串行接口外围设备，可为微处理器提供8个I/O端口。每个I/O端口可以单独配置为漏极开路输出，额定输出电流50mA/5.5V；也可以配置为具有瞬态检测的逻辑输入。第9个端口可用作瞬态检测中断或通用输出。输出端口可用于驱动LED或与外部上拉电阻配合提供高达5.5V的逻辑输出。

器件还集成了8位PWM电流控制，其中4位用于全局控制，对所有的LED输出提供电流粗调，从完全关闭到最亮状态，共有14个亮度级。此外，每个输出还具有各自的4位控制，可进一步将全局设置电流细分为16个等级。另外，电流控制也可配置成单独的8位控制，同时设置所有输出。

MAX7315的引脚和软件都与PCA9534、以及PCA9554(A)兼容。

每个输出具有独立的闪烁定时，具有两相闪烁。每相闪烁LED可被设置为打开或关断，也可省略闪烁控制。闪烁周期由寄存器控制。

MAX7315支持热插入，断电时(V+ = 0V)，所有端口引脚、/INT输出、SDA、SCL和从机地址输入AD0-2保持高阻，可承受6V电压。

MAX7315通过2线I²C/SMBus串行接口控制，可被配置为64个I²C地址中的任何一个。

应用

  • 蜂窝电话
  • 键盘背光
  • 笔记本电脑
  • LCD背光
  • LED状态指示
  • 便携式设备
  • RGB LED驱动器
MAX7315
8端口输入/输出扩展器，带有LED亮度控制和中断，提供热插入保护

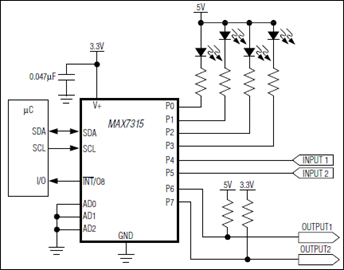

MAX7315：典型应用电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 2

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
I/O扩展器 9
MAX7316
10端口输入/输出扩展器，带有LED亮度控制和中断，提供热插入保护
MAX7312
量产 2线接口、16位、输入/输出端口扩展器，带有中断和热插入保护
MAX7313
量产 16端口输入/输出扩展器，带有LED亮度控制和中断，提供热插入保护
MAX7300
量产 2线接口、2.5V至5.5V、20端口或28端口输入/输出扩展器
MAX7301
量产 4线接口、2.5V至5.5V、20端口或28端口输入/输出扩展器
MAX7311
量产 2线接口、16位输入/输出端口扩展器，带有中断和热插入保护
MAX7314
量产 18端口GPIO，带有LED亮度控制和中断，提供热插入保护
MAX7317
量产 10端口、SPI接口输入/输出扩展器，带有过压和热插入保护
MAX7318
量产 2线接口、16位输入/输出端口扩展器，带有中断和热插入保护
LED 驱动器 IC 5
MAX7310
量产 2线接口、8位、输入/输出端口扩展器，带有复位
MAX6964
量产 17路输出LED驱动器/GPO，带有亮度控制和热插入保护
MAX6965
量产 9路输出LED驱动器，带有亮度控制和热插入保护
MAX6956
量产 2线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器
MAX6957
量产 4线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX7315EVKIT

MAX7315演示套件

立即购买 更多内容

特性和优点

  • 400kHz、5.5V耐压、2线串行接口
  • 2V至3.6V工作
  • 高输出电流—每端口为50mA (最大值)
  • 5.5V额定开漏输出
  • 经过验证的PCB布局
  • Windows 98SE/2000/XP兼容的评估软件
  • 经过完全安装与测试
  • 评估系统包括USB连接

    • 产品详情

    MAX7315评估板(EV kit)是一块经过完全安装与测试的电路板，用于验证具有LED亮度控制、中断以及热插入保护功能的8端口I/O扩展器MAX7315。MAX7315评估板还包括Windows® 98SE/2000/XP兼容软件，为评估MAX7315的功能提供简便的图形化用户界面(GUI)。

    MAX7315评估系统(EV system)由MAX7315评估板和CMAXQUSB串行接口板组成。CMAXQUSB接口板允许PC采用其USB端口控制I²C接口。欲基于PC完整的评估MAX7315，请订购MAX7315EVCMAXQU+。若已具备MAX7315兼容串行接口，则只需定购MAX7315EVKIT+。

    应用

    • 蜂窝电话
    • 键盘背光
    • 笔记本电脑
    • LCD背光
    • LED状态指示
    • 便携式设备
    • RGB LED驱动器
    MAX7315EVKIT
    MAX7315演示套件
