概览
优势和特点
- 400kbps I²C兼容串行接口
- 2V至5.5V工作
- 5V过压容限I/O端口
- 支持热插入
- 上电后，16个I/O引脚缺省设置为输入
- 漏极开路中断输出(/INT)
- 总线超时，无闭锁操作
- SCL/SDA输入具有噪声滤波器
- 64个用户可选的从机ID地址
- 低待机电流(2.9µA典型值)
- 极性反转
- 4mm x 4mm、0.8mm薄型QFN封装
- -40°C至+125°C工作温度范围
产品详情

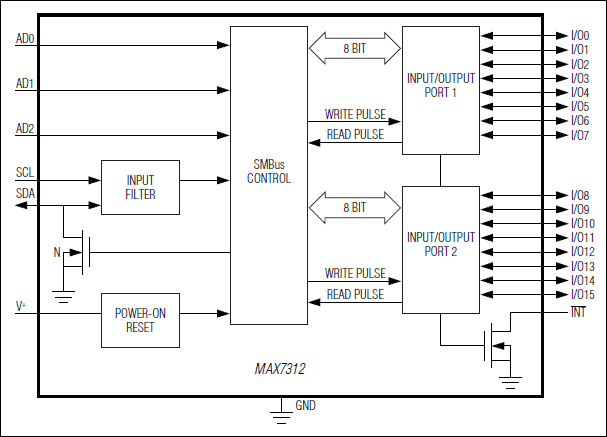

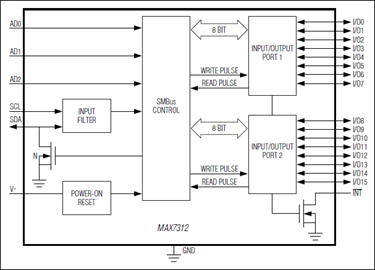

MAX7312是2线接口扩展器，为SMBus™和I²C应用提供16位并行输入/输出(I/O)端口扩展。MAX7312包含输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线超时寄存器以及I²C兼容的串行接口逻辑，兼容于SMBus。系统主机可以通过写入高电平有效的极性反转寄存器反转MAX7312的输入数据。系统主机通过写入总线超时寄存器使能或禁用总线超时。
16个I/O端口中的任何一个均可配置为输入或输出。上电复位(POR)电路将16个I/O端口初始化为输入端。3个地址选择引脚可将器件配置为64个从机ID地址的任何一个。
MAX7312支持热插入。所有端口引脚、/INT输出、SDA、SCL以及从机地址输入AD0-2在未加电(Vt = 0V)时保持高阻态，可承受高达6V的电压。
MAX7312采用24引脚SO、SSOP、TSSOP和薄型QFN封装，工作在-40°C至+125°C汽车级温度范围。
如需集成有100kΩ上拉电阻的I/O端口，请参考MAX7311数据资料。
应用
- 仪表与试验测量网络
- 医疗装置
- RAID系统
- 服务器/刀片服务器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
