MAX7311

2线接口、16位输入/输出端口扩展器,带有中断和热插入保护

更多 showmore-icon

2线接口、16位I/O端口扩展器,具有中断和热插入保护功能,适合与SMBus和I²C总线兼容的应用

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 400kbps I²C兼容串行接口
  • 2V至5.5V工作电压
  • I/O容许5V过压
  • 支持热插入
  • 16个I/O引脚上电时默认为输入
  • 每个I/O口具有100kΩ上拉电阻
  • 漏极开路中断输出(/INT)
  • 总线延时实现无锁定工作
  • SCL/SDA输入噪声滤波器
  • 64个从机ID地址
  • 低待机电流(典型2.9µA)
  • 极性反转
  • 4mm x 4mm,0.8mm薄型QFN封装
  • -40°C至+125°C工作温度范围
更多细节
show more Icon

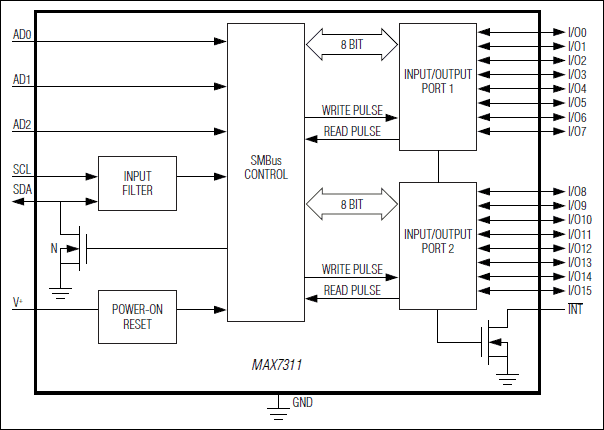

MAX7311 2线接口扩展器为兼容于SMBus™和I²C的应用提供16位并行输入/输出(I/O)端口扩展。MAX7311包含输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线延时寄存器和一个SMBus/I²C兼容的串行接口。系统主控制器向高有效的极性反转寄存器写入适当的数据,可以将MAX7311的输入数据反向。通过总线延时寄存器,系统主控制器可以使能或禁止总线延时。

16个I/O端口中的任意一个均可配置为输入或输出。上电复位(POR)时16个I/O被初始化为输入。通过三个地址选择引脚可配置从机ID地址为64个中的一个。

MAX7311支持热插入,断电时(V+ = 0V),所有端口引脚、/INT输出、SDA、SCL和从机地址输入AD0-2保持高阻,可承受6V电压。

MAX7311采用24引脚SO、SSOP、TSSOP和薄型QFN封装,额定工作于-40°C至+125°C汽车级温度范围。

对于要求不带上拉电阻I/O的应用,请参考MAX7312数据资料。
