MAX25240

适合汽车应用的2V至36V、6A降压-升压转换器

更多 showmore-icon

业界为数不多集成H桥开关的6A汽车降压-升压转换器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 符合严格的汽车质量要求和可靠性要求
    • 输入工作电压范围为2V至36V，支持冷启动操作
    • 耐受高达42V的输入瞬变电压
    • EN引脚兼容高达42V
    • 输入限流值：8.2A/10A（典型）
    • 固定和可调输出电压选项
    • -40°C至+125°C 1级汽车应用温度范围
  • 通过AEC-Q100认证的高集成度和散热增强型封装可缩减BOM成本和电路板空间
    • 集成式FET H桥架构
    • 2.1MHz/400kHz/200kHz开关频率选项
    • 锁相环(PLL)频率同步
    • 采用散热增强型22引脚FC2QFN封装
  • 低静态电流满足严格的OEM电流要求
    • 待机模式下的静态电流：95μA
    • 关断电流：10μA（最大值）
  • 在开关频率下，EMI排放量降低
    • 通过SPS引脚启用/禁用扩频功能
  • 保护功能可提高系统可靠性
    • 电源欠压保护和热保护
    • 提供输出PGOOD指示器、过压和短路保护
更多细节
show more Icon

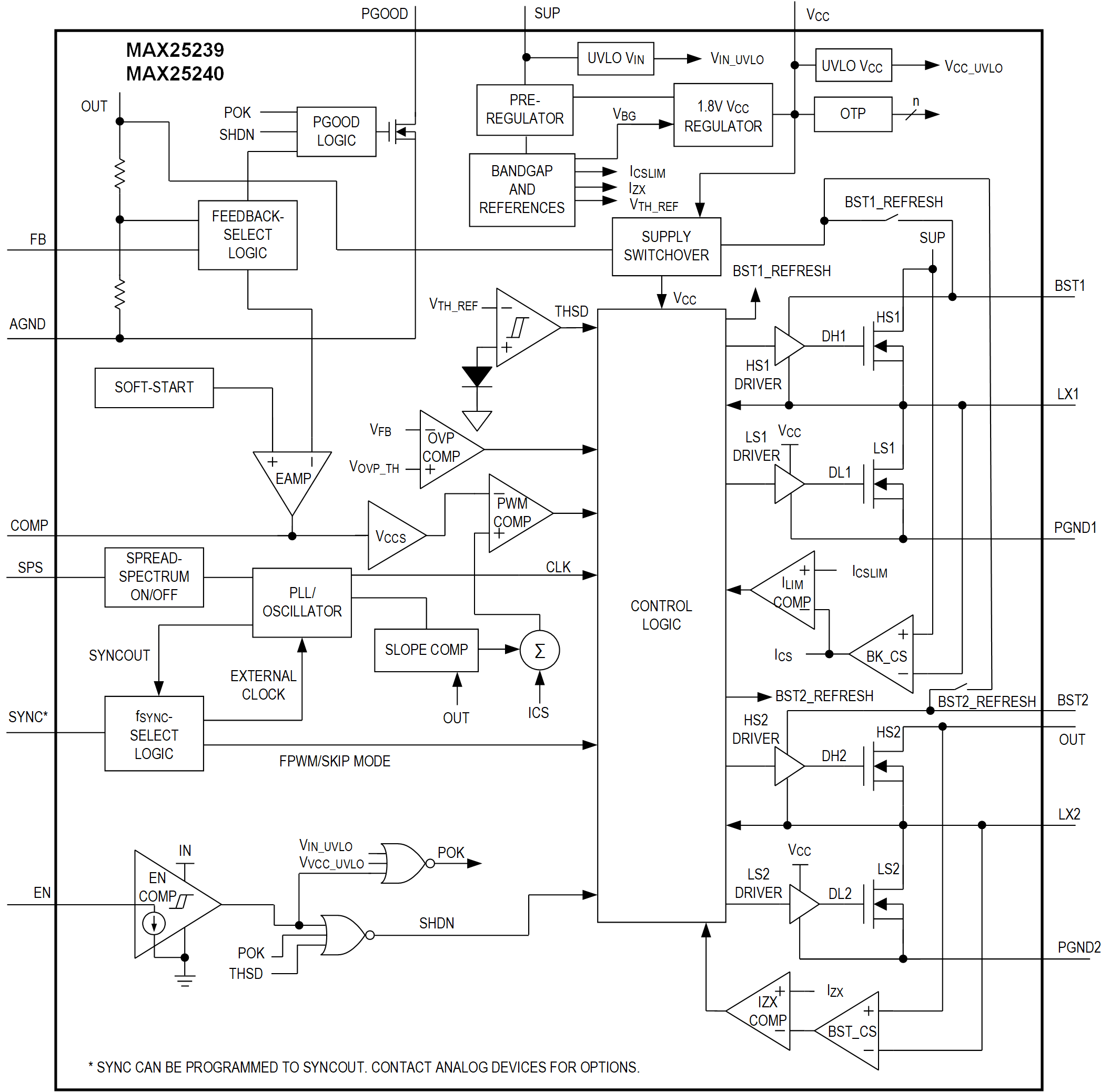

MAX25239/MAX25240是集成了H桥开关的小型、同步降压-升压转换器。这些IC提供固定输出调节电压和范围介于3V至20V之间的外部可调输出电压，输入电压可高于、低于或等于输出调节电压。该IC提供8.2A和10A的典型输入限流值选项，并可支持高达6A的连续负载电流，具体取决于输入-输出电压比和工作频率。它还支持2V至36V的宽输入电压范围。

MAX25239/MAX25240提供三个开关频率选项：2.1MHz、400kHz和200kHz。在2.1MHz的高开关频率下，所需外部元件数量少，输出纹波低，并保证无AM频段干扰，而400kHz或200kHz的开关频率有助于提高效率并缓解功耗问题。SYNC输入支持三种工作模式：静态电流超低的跳跃模式、强制固定频率PWM操作以及与外部时钟同步。该IC还提供扩频调制能力，以尽可能减少EMI干扰。

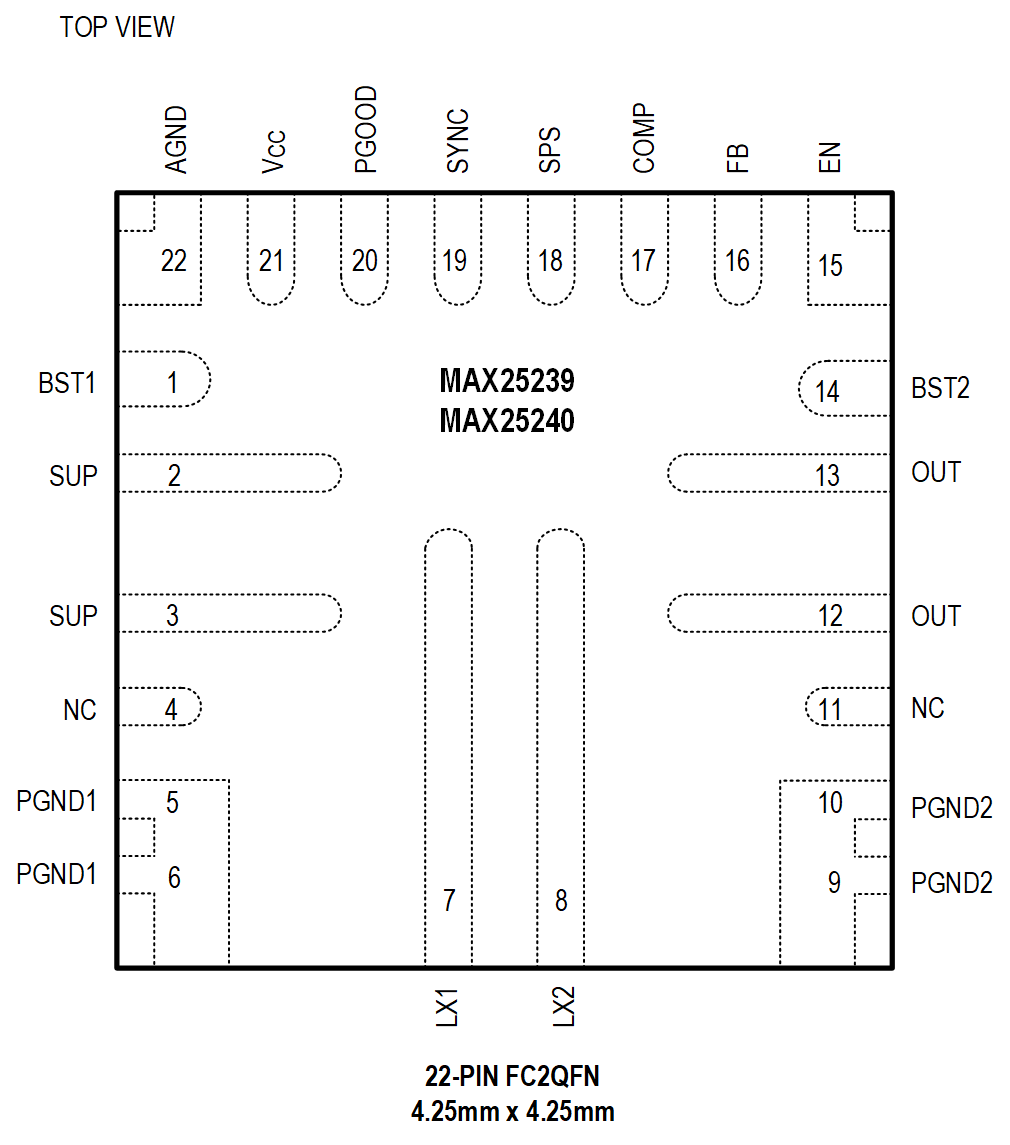

MAX25239/MAX25240具有电源状态(POK)指示器、欠压保护、过压保护、逐周期限流和热关断功能。这些IC采用小型4.25mm x 4.25mm x 0.75mm、22引脚FC2QFN封装。

应用

  • ADAS ECU
  • 车身电子设备
  • 信息娱乐系统
  • 负载点电源
  • 启停系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX25240

文档

1
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 09/18/2024
英文

MAX25239-MAX25240: Automotive 2V to 36V, 6A Buck-Boost Converters Data Sheet (Rev.11)

打开PDF文件

redirect
1.62 M
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

2

Thumbnail Image

视频

2022-10-04

04:42

Introduction to the MAX25239 and MAX25240 42V, 4A and 6A 2.1Mhz Synchronous Buck-Boost Converter with Integrated H-Bridge Switches

了解更多
Thumbnail Image

视频

2022-10-03

01:02

MAX25240/39: HV Low Iq 6A/4A Buck-Boost Converter 400kHz/2.1MHz

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX25240AFFA/VY+ 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFA/VY+T 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFB/VY+ 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFB/VY+T 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFD/VY+ 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFD/VY+T 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFF/VY+ 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFF/VY+T 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFG/VY+ 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX25240AFFG/VY+T 22-LFCSP_SS-4.25X4.25X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 10, 2023

- 2318

DESIGN

MAX25240AFFA/VY+

量产

MAX25240AFFA/VY+T

量产

MAX25240AFFB/VY+

量产

MAX25240AFFB/VY+T

量产

MAX25240AFFD/VY+

量产

MAX25240AFFD/VY+T

量产

MAX25240AFFF/VY+

量产

MAX25240AFFF/VY+T

量产

MAX25240AFFG/VY+

量产

pdf

pcn_2318

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 10, 2023

- 2318

arrow down

DESIGN

MAX25240AFFA/VY+

量产

MAX25240AFFA/VY+T

量产

MAX25240AFFB/VY+

量产

MAX25240AFFB/VY+T

量产

MAX25240AFFD/VY+

量产

MAX25240AFFD/VY+T

量产

MAX25240AFFF/VY+

量产

MAX25240AFFF/VY+T

量产

MAX25240AFFG/VY+

量产

pdf

pcn_2318

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

内部电源开关升降压稳压器2
MAX20039
popup image
Cart

推荐新设计使用

汽车应用、2V至36V、2.2MHz、0.6A/1.2A升/降压转换器，集成H桥架构

MAX20040
popup image
Cart

推荐新设计使用

汽车应用、2V至36V、2.2MHz、0.6A/1.2A升/降压转换器，集成H桥架构

外部电源开关升降压控制器1
MAX20048
popup image
Cart

量产

汽车应用、40V、55µA IQ、2.2MHz、H桥、升/降压控制器

评估套件 1

MAX25240EVKIT

MAX25239、MAX25240评估套件

zoom

MAX25240EVKIT

MAX25239、MAX25240评估套件

download icon

下载

 print icon

打印
MAX25240EVKIT
MAX25239、MAX25240评估套件

特性和优点

  • 集成功率FET的高压降压转换器
  • 可充分缩小电路板占用面积
  • 在降压和升压工作区域之间无缝转换
  • 输入电源电压范围：4.5V至40V
  • 初始启动后输入范围扩展为低至2V
  • 在高达4.5A的输出电流下提供11.5V输出
  • 可通过外部电阻在3.3V和20V之间调节输出电压
  • 输出电压精度：±2%
  • 跳跃模式操作可提高轻负载条件下的效率
  • 频率同步输入
  • 扩频使能输入
  • 降压-升压使能输入
  • 电压监测PGOOD输出
  • 在关键节点上提供跳线和测试点，用于简化评估
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX25240评估套件（EV套件）是一款装配完成且经过测试的应用电路，可简化MAX25240 400MkHz、36V降压-升压转换器的评估。所有已安装元件的额定值都在汽车温度范围内。内含各种用于评估的测试点和跳线。

该标准评估套件预安装了MAX25240AFFF/VY+（11.5V、400kHz），也可用于评估其他MAX25240型号版本，只需做少许的元件改动，详见MAX25240评估套件物料清单。



应用

  • ADAS ECU
  • 车身电子设备
  • 信息娱乐系统
  • 负载点电源
  • 启停系统
