MAX20040

推荐新设计使用

汽车应用、2V至36V、2.2MHz、0.6A/1.2A升/降压转换器，集成H桥架构

业界首款2MHz汽车应用升/降压转换器，2V冷启动至VBATT无缝工作

数据手册 (Rev. 15) 产品选型表
产品模型
7
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合严格的汽车质量要求和可靠性要求
    • 输入工作电压范围为2V至36V，支持冷启动操作
    • 耐受高达40V的输入瞬变电压
    • EN引脚兼容3.3V至40V电压
    • 0.6A（最大值）输出电流(MAX20039)
    • 1.2A（最大值）输出电流(MAX20040)
    • –40°C至+125°C汽车温度范围
    • AEQ-100
    • BOM成本更低，板面积更小，但效率更高
    • 集成式FET半桥架构
    • 固定输出电压
    • 20引脚SWTQFN封装
  • 低静态电流有助于设计人员满足严格的OEM电流要求（仅适用于B和D版本）
    • 待机模式下的静态电流为52µA
    • 关断模式下的静态电流为10µA（最大值）
  • 具有高开关频率，支持小型外部组件
    • 200kHz至2.2MHz工作频率
    • 跳跃模式，能够实现高效的低功耗运行（仅适用于B和D版本）
    • 固定频率PWM模式
    • 外部频率同步
  • 在开关频率下，EMI排放量降低
    • 可启用或者禁用扩频功能
MAX20040
汽车应用、2V至36V、2.2MHz、0.6A/1.2A升/降压转换器，集成H桥架构

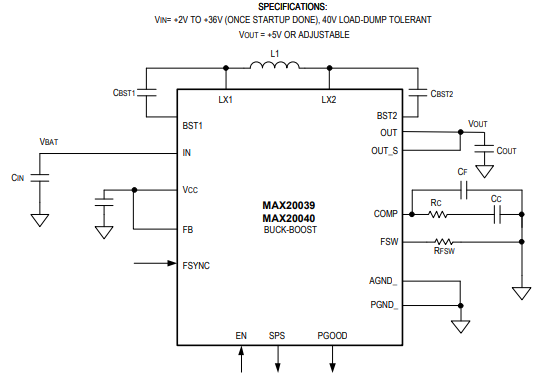

MAX20039/MAX20040 Circuit Diagram
