特性
- 满足严格的汽车级质量和可靠性要求
- VIN工作范围:2V至36V,允许工作在冷启动条件
- 高达40V输入瞬态容限
- EN引脚兼容+3.3V至+40V
- -40°C至+125°C汽车级温度范围
- AEQ-100认证
- 高效、小尺寸方案
- 跳脉冲模式,提高低功率工作效率
- 5V固定和4V至25V可调节输出电压
- 高开关频率允许使用小外部元件
- 小尺寸、4mm x 4mm、24引脚SWTQFN封装
- 低静态电流帮助设计师满足严格的OEM电流要求
- 待机模式下静态电流仅为55μA
- 关断模式下静态电流仅为10μA (最大值)
- EMI抑制,以满足CISP25 Class 5要求
- 220kHz至2.2MHz工作频率
- 固定频率PWM模式
- 外部频率同步或SYNC OUTCapability (可由OTP选项选择)
- 可由OTP选项使能或禁止IC的扩频功能

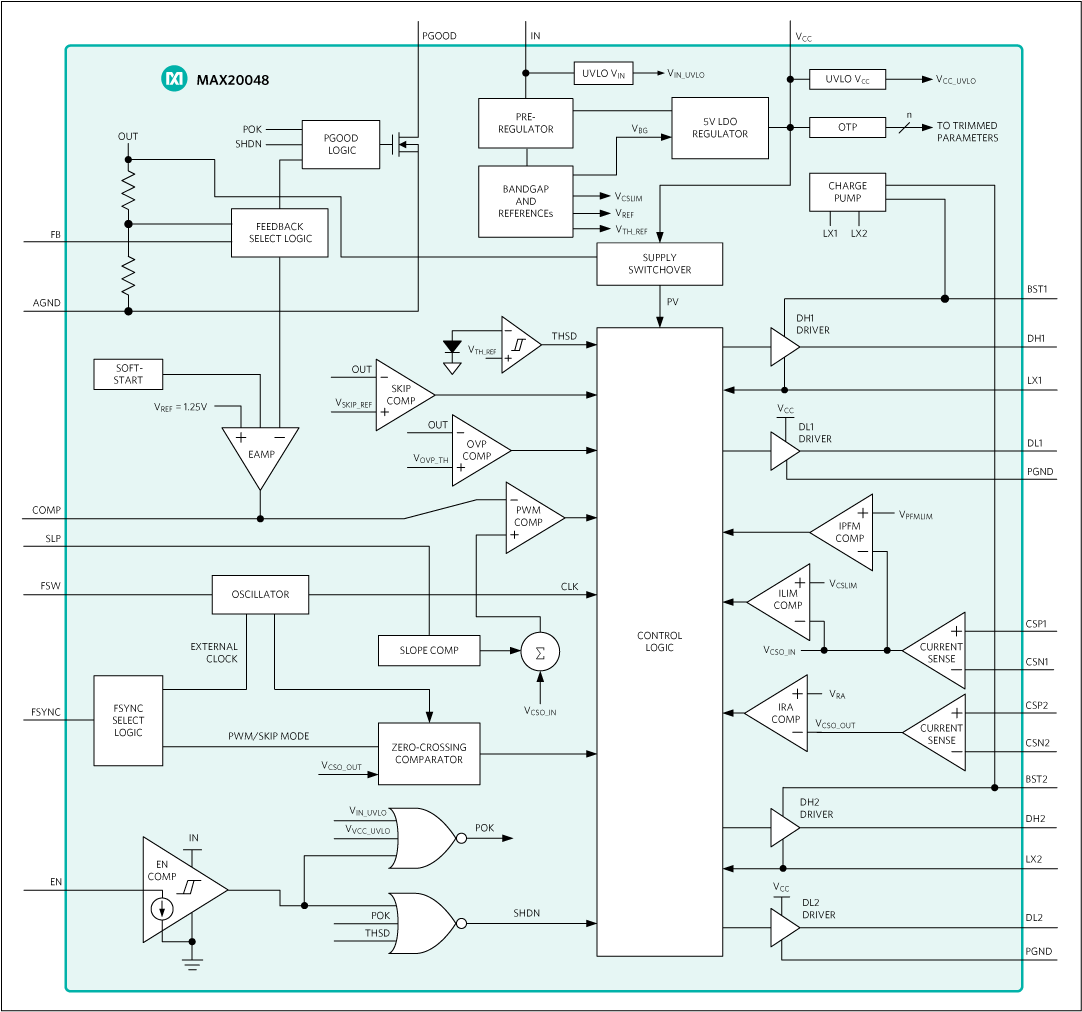

MAX20048为电流模式升/降压控制器。器件工作在4.5V至36V输入电压,空载时的静态电流仅为55μA。满足启动条件后,器件即可工作在2V至36V扩展输入电压范围。开关频率可通过电阻在220kHz至2.2MHz范围内设置,且可同步到外部信号。
器件输出电压可设置为固定为5V或4V至25V可调节。宽输入电压范围,以及在电池瞬态期间维持恒定输出电压的能力,使其成为汽车应用的理想选择。轻载应用中,逻辑输入(FSYNC)允许器件工作在跳脉冲模式或固定频率强制PWM模式;前者可降低耗流,后者可避免频率波动,有助于最小化EMI。保护特性包括逐周期限流、带自动恢复功能的热关断保护。
MAX20048采用小尺寸、4mm x 4mm、24引脚TQFN-EP SW封装。
应用
- 仪表板
- 负载点电源
- 远端显示
- 启停系统
- USB电源
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX20048
文档
筛查
1 应用
数据手册
1
技术文章
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX20048ATGA/VY+ | 24-LFCSP_SS-4X4X0.75 |
|
|
MAX20048ATGA/VY+T | 24-LFCSP_SS-4X4X0.75 |
|
|
MAX20048ATGB/VY+ | 24-LFCSP_SS-4X4X0.75 |
|
|
MAX20048ATGB/VY+T | 24-LFCSP_SS-4X4X0.75 |
|
|
MAX20048ATGC/VY+ | 24-LFCSP_SS-4X4X0.75 |
|
|
MAX20048ATGC/VY+T | 24-LFCSP_SS-4X4X0.75 |
|
|
MAX20048ATGD/VY+ | 24-LFCSP_SS-4X4X0.75 |
|
|
MAX20048ATGD/VY+T | 24-LFCSP_SS-4X4X0.75 |
|
- MAX20048ATGA/VY+
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX20048ATGA/VY+T
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX20048ATGB/VY+
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX20048ATGB/VY+T
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX20048ATGC/VY+
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX20048ATGC/VY+T
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX20048ATGD/VY+
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- MAX20048ATGD/VY+T
- 引脚/封装图-中文版
- 24-LFCSP_SS-4X4X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
评估套件 1
MAX20048EVKIT
MAX20048 评估套件
产品详情
MAX20048评估套件(EV kit)为完全装配并经过测试的应用电路,用于评估MAX20048电流模式升/降压控制器IC。评估套件在2V至36V输入电压范围内提供高达16A (最大)输入电流。在9V至18V工作输入电压范围内的输出电压精度为±2%,在2V至18V范围内的精度为±3%。通过PGOOD信号,可监测电压质量。
IC提供5V固定输出电压和4V至25V可编程输出范围。开关频率可在220kHz至2.2MHz范围内调节,允许较小的外部元件、降低输出纹波,以及保证无AM干扰。IC在轻载时自动进入跳脉冲模式,空载时具有5.5µA低静态电流。IC具有扩频频率调制选项,设计用于最大程度降低EMI辐射发射,以及输出180°反相时钟的SYNCOUT选项。
应用
- 仪表板
- 负载点电源
- 远端显示
- 启停系统
- USB电源
资料
参考电路 1

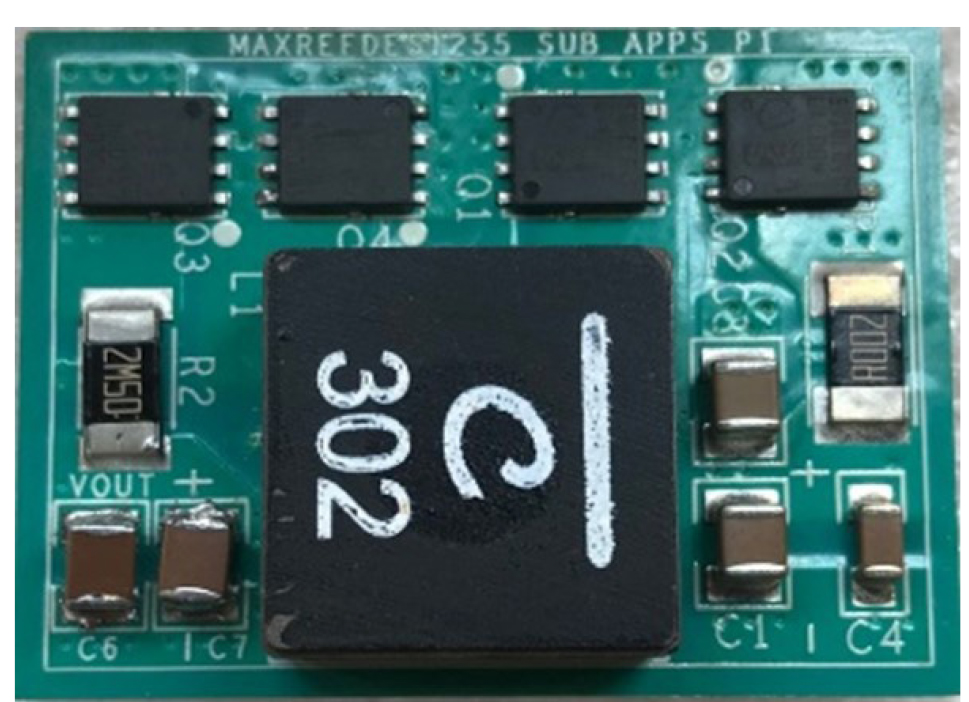

MAXREFDES1255
4-Switch Buck-Boost Converter
