概览

优势和特点

  • 同步DC-DC转换器,集成FET
    • MAX20075 = 0.6A IOUT
    • MAX20076/MAX25276 = 1.2A IOUT
  • 20ns最小导通时间,小方案尺寸节省空间
    • 2.1MHz频率
    • 1V至10V可编程降压输出或5V/3.3V固定输出选项
    • 固定2.5ms内部软启动
    • 固定输出电压,输出精度为±2% (5V/3.3V);或者外部电阻可调(1V至10V)输出,精度为±1.5% FB
    • 创新的电流模式控制结构,最大程度降低总电路板空间和BOM数量
  • PGOOD输出和高压EN输入,简化电源排序
  • 保护特性和工作范围是汽车应用的理想选择
    • 3.5V至36V工作VIN范围
    • 40V抛负载保护
    • 99%占空比,低压差
    • -40°C至+125°C汽车级温度范围
    • AEC-Q100认证

产品详情

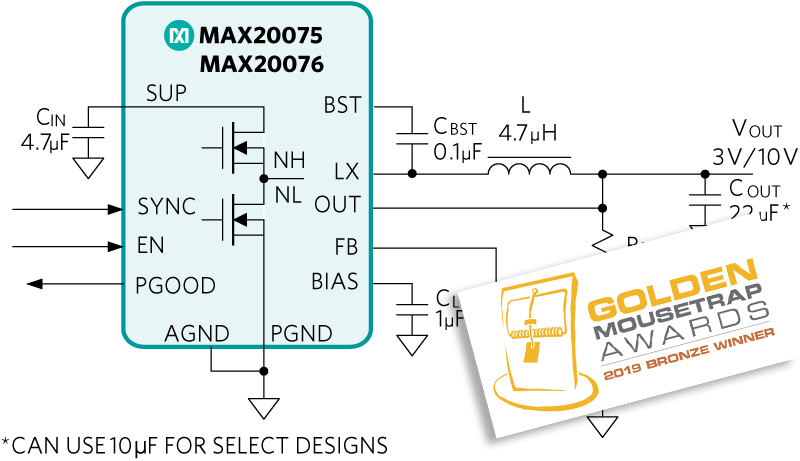

MAX20075/MAX20076/MAX25276均为小型、同步降压转换器,集成了高端和低端开关。MAX20076/MAX25276和MAX20075设计为可在3.5V到36V的输入电压范围内分别提供高达1.2A和0.6A的电流。这些器件在6V至18V的正常工作输入电压范围内提供±2%的精确输出电压。该转换器具有20ns的超短导通时间能力,能够提供较大的输入至输出转换比。电压质量可以通过观察PGOOD信号来监测。这些器件可以在99%占空比低压差下运行,非常适合汽车和工业应用。这些器件提供5V和3.3V两种固定输出电压。此外,这些器件可以使用外部电阻分压器配置为1V至10V输出电压。频率在内部固定为2.1MHz,因此所需外部元件数量少,同时能够减少输出纹波,并确保没有AM干扰。这些器件提供引脚使能的展频调制能力,以更大限度地减少调制频率导致的电磁辐射。

MAX20075/MAX20076/MAX25276采用具有裸露焊盘的小型(3mm × 3mm) 12引脚TDFN和侧可湿TDFN封装,所需外部元件非常少。

应用

  • 汽车
  • 高压DC-DC转换器
  • 工业
