MAX17640

量产

60V、400mA、超小型、高效率、同步降压型DC-DC转换器

业界超小的高压同步降压型稳压器

数据手册 (Rev. 2) 产品选型表
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 省去外部元件并降低总成本
    • 无肖特基同步操作，以提高效率并降低成本
    • 内部补偿
    • 用于3.3V、5V固定输出电压的内部反馈分压器
    • 内部软启动
    • 全陶瓷电容，超紧凑布局
  • 灵活支持系统中的多个电源轨
    • 宽输入电压范围：4.5V至60V
    • 3.3V和5V固定输出电压
    • 可调输出电压：0.9V至 0.89 x VIN
    • 提供高达400mA的负载电流
    • 可在PFM和强制PWM模式之间配置
  • 降低功耗
    • 峰值效率：92%
    • PFM特性可提高轻负载效率
    • 关断电流：2.2µA（典型值）
  • 在恶劣工业环境中可靠运行
    • 打嗝模式限流和自动重试启动
    • 内置通过开漏低电平有效RESET引脚监控输出电压的功能
    • 可编程EN/UVLO阈值
    • 单调启动至预偏置输出
    • 过温保护
    • 较宽的-40°C至+125°C环境工作温度范围，-40°C至+150°C结温范围
    • 符合CISPR32 (EN55032) B类传导和电磁辐射骚扰相关要求
MAX17640
60V、400mA、超小型、高效率、同步降压型DC-DC转换器

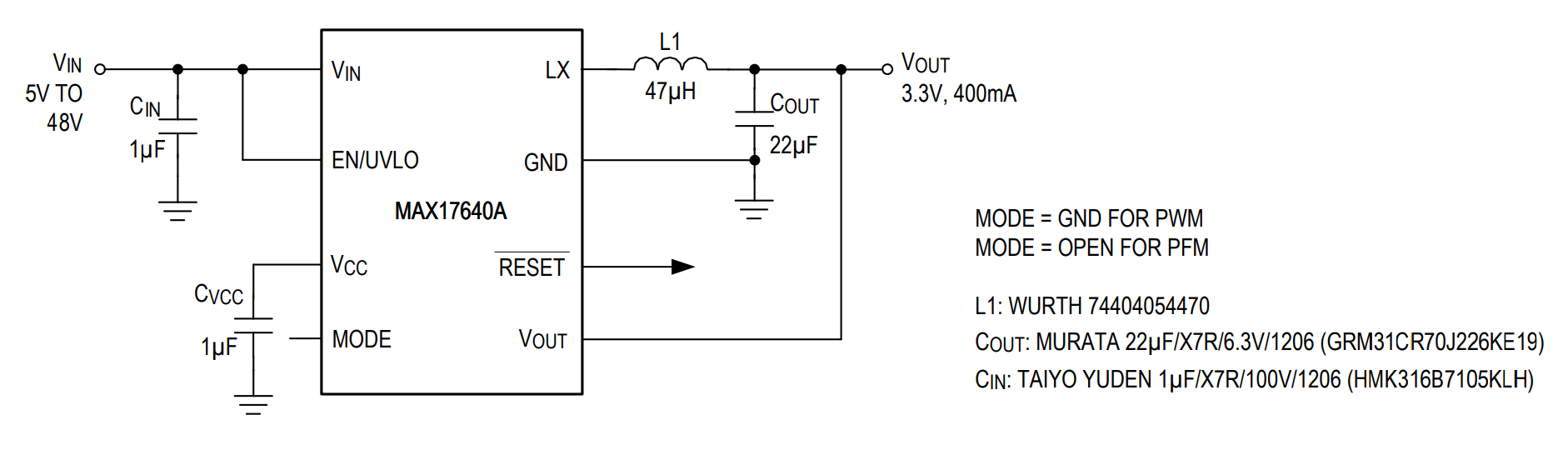

MAX17640 typical application circuits MAX17640 Block Diagram MAX17640 Circuit Diagram MAX17640 Pin Configuration
