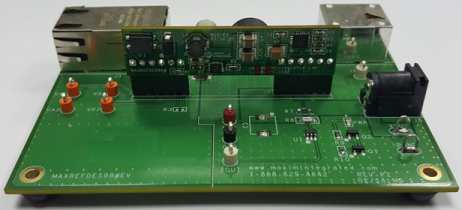

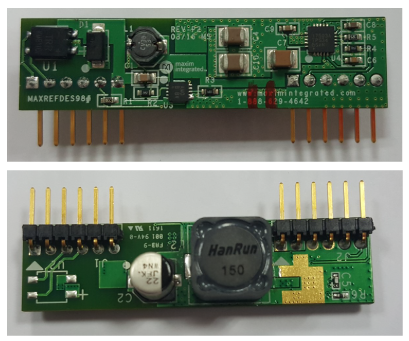

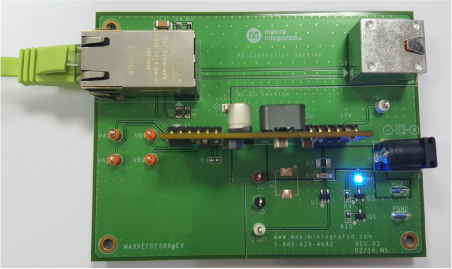

MAX17505

量产

4.5V-60V、1.7A、高效同步降压型DC-DC转换器，内部补偿

业内仅有的60V、1.7A内部FET同步降压转换器

数据手册 (Rev. 2)

产品选型表

产品模型: 4

Viewing:

产品详情

无需外部元件，降低总体成本
- 无需肖特基同步二极管即可保持高效、低成本工作
- 内部补偿，在任意输出电压下均可稳定工作
- 全陶瓷电容方案：超小尺寸布局，只需8个外部元件
缩减DC-DC稳压器库存清单
- 4.5V至60V宽输入电压范围
- 0.9V至90%V_IN输出电压
- 整个温度范围内可提供高达1.7A电流
- 200kHz至2.2MHz可调节频率，带外同步
- 采用20引脚、4mm x 4mm TQFN封装
降低功耗
- 峰值效率高于90%
- PFM和DCM模式，轻载时保持高效
- 关断电流仅为2.8µA (典型值)
工作可靠
- 打嗝式限流和自动重启
- 内置输出电压监测(开漏/RESET)
- 电阻可编程EN/UVLO门限
- 可调节软启动和预偏置上电
- -40°C至+125°C工作温度范围

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX17505ATP+	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17505ATP+T	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17505SATP+	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17505SATP+T	Thin Quad Flatpack, No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 19, 2021 - 2166 ASSEMBLY
		pcn_2166
MAX17505ATP+	量产
MAX17505ATP+T	量产
3月 11, 2019 - 1716 WAFER FAB
		pcn_1716
MAX17505ATP+	量产
MAX17505ATP+T	量产
MAX17505SATP+	量产
MAX17505SATP+T	量产
3月 12, 2018 - 1745 ASSEMBLY
		pcn_1745
MAX17505ATP+	量产
MAX17505ATP+T	量产
MAX17505SATP+	量产
4月 20, 2015 - 1483B_AMENDED WAFER FAB
		pcn_1483b_amended
MAX17505ATP+	量产
MAX17505ATP+T	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
内部电源开关降压稳压器 2
MAX17503	量产	4.5V-60V、2.5A、高效、同步降压型DC-DC转换器，带内部补偿
MAX17504	量产	4.5V–60V、3.5A、高效率、同步降压DC-DC转换器，带内部补偿

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

SIMPLIS Models 1

MAX17505 SIMPLIS Schematic

评估套件

用于3.3V输出电压应用的MAX17505评估套件

立即购买更多内容

特性和优点

采用4.5V至60V输入电源供电
3.3V输出电压
高达1.7A输出电流
450kHz开关频率
使能/UVLO输入，可通过电阻编程UVLO阈值
可调软启动时间
用于在PWM、PFM或DCM模式之间进行选择的MODE引脚
开漏低电平有效RESET输出
外部频率同步
过流和过温保护
经过验证的PCB布局
装配完成且经过测试

产品详情

MAX17505 3.3V输出评估套件（EV套件）设计可靠，用于评估MAX17505高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达1.7A时预设为3.3V输出，并具有450kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压保护、可调软启动、开漏低电平有效RESET信号和外部频率同步功能。

应用

基站电源
分布式电源调节
通用负载点
高电压单板系统
工业电源
壁式变压器调整

资料

MAX17505EVKITA ODB File - Design Files
2023/10/5

MAX17505EVKITA Gerber Files
0001/1/1

用于5V输出电压应用的MAX17505评估套件

立即购买更多内容

特性和优点

采用6.5V至60V输入电源供电
5V输出电压
高达1.7A输出电流
500kHz开关频率
使能/UVLO输入，可通过电阻编程UVLO阈值
可调软启动时间
用于在PWM、PFM或DCM模式之间进行选择的MODE引脚
开漏低电平有效RESET输出
外部频率同步
过流和过温保护
经过验证的PCB布局
装配完成且经过测试

产品详情

MAX17505 5V输出评估套件（EV套件）设计可靠，用于评估MAX17505高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达1.7A时预设为5V输出，并具有500kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压保护、可调软启动、开漏低电平有效RESET信号和外部频率同步功能。

应用

基站电源
分布式电源调节
通用负载点
高电压单板系统
工业电源
壁式变压器调整

资料

MAX17505EVKITB PCB and Gerber Files - Design Files
2023/10/4

用于5V输出电压应用的MAX17505评估套件

立即购买更多内容

特性和优点

采用6.5V至60V输入电源供电
可编程的5V输出电压、1.7A负载电流
500kHz开关频率
使能/UVLO输入，可通过电阻编程UVLO阈值
可调软启动时间
用于在PWM、PFM或DCM模式之间进行选择的MODE引脚
开漏低电平有效RESET输出
外部时钟同步
过流和过温保护
经过验证的PCB布局
装配完成且经过测试
符合CISPR22(EN55022)B类传导和电磁辐射骚扰相关要求

产品详情

MAX17505EVKITBE#评估套件（EV套件）设计可靠，用于评估MAX17505高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达1.7A时预设为5V输出，并具有500kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压保护、可调软启动、开漏低电平有效RESET信号和外部时钟同步功能。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息，请参阅MAX17505数据手册。

应用
