MAX1733

低电压、降压型DC-DC转换器,SOT23封装

更多 showmore-icon

高效DC-DC方案,用于低压逻辑电路供电

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 250mA保证输出电流
  • 配备同步整流器,效率达到90%以上
  • 微型5引脚SOT23封装
  • 静态电源电流:40µA
  • 0.01µA逻辑控制关断
  • 开关频率高达1.2MHz
  • 固定1.8V或1.5V输出(MAX1734)
  • 可调输出电压(MAX1733)
  • 初始精度:±1.5%
  • 输入范围:2.7V至5.5V
  • 通过软启动限制启动电流
  • 更多细节
    show more Icon

    MAX1733/MAX1734均为降压型DC-DC转换器,输出电压可低至1.25V,输出电流超过250mA。这些转换器使用专有限流控制方案,可实现更高效率,达到90%以上。这些器件的静态电源电流非常低(40µA),并且具有1.2MHz(最大值)的较高工作频率,可使用低成本的小型外部元件。上述特性组合使MAX1733/MAX1734非常适合空间受限应用,能够完全高效替代线性稳压器。

    内部同步整流极大地提高了效率,并消除了传统降压转换器所需的外部肖特基二极管。两款器件均配备内部数字软启动功能,可在启动时限制输入电流,并降低输入电容要求。

    MAX1733提供可调输出电压(1.25V至2.0V)。MAX1734提供工厂预设输出电压(参见选型指南)。两款器件均采用节省空间的5引脚SOT23封装。



    应用

    • 蜂窝电话
    • 计算机:台式机、工作站和服务器
    • 消费类音频
    • 数码相机
    • 全球定位系统(GPS)
    • 掌上电脑
    • POS终端
    • 无线数据
    • 无线局域网(WLAN)
    产品模型 2

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    MAX1733EUK+
    • HTML
    • HTML
    MAX1733EUK+T
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    1月 11, 2021

    - 1703RN

    ASSEMBLY

    MAX1733EUK+

    量产

    2月 4, 2015

    - 1341_CANCELLATION

    ASSEMBLY

    MAX1733EUK+

    量产

    MAX1733EUK+T

    量产

    6月 29, 2018

    - 1703N

    ASSEMBLY

    MAX1733EUK+T

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    1月 11, 2021

    - 1703RN

    arrow down

    ASSEMBLY

    MAX1733EUK+

    量产

    2月 4, 2015

    - 1341_CANCELLATION

    arrow down

    ASSEMBLY

    MAX1733EUK+

    量产

    MAX1733EUK+T

    量产

    6月 29, 2018

    - 1703N

    arrow down

    ASSEMBLY

    MAX1733EUK+T

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    MAX1734EVKIT

    MAX1733、MAX1734评估板

    zoom

    MAX1734EVKIT

    MAX1733、MAX1734评估板

    MAX1733、MAX1734评估板

    特性和优点

  • 电池输入电压:+2.7V至+5.5V
  • 输出电压:+1.8V
  • 输出电流:250mA
  • 效率:超过85%(2mA至250mA)
  • 内部P沟道开关和同步整流器
  • IC关断电流:0.01µA(典型值)
  • 静态电源电流:50µA
  • 开关频率高达1.2MHz(最大值)
  • 表面贴装元件
  • 装配完成且经过测试
  • 产品详情

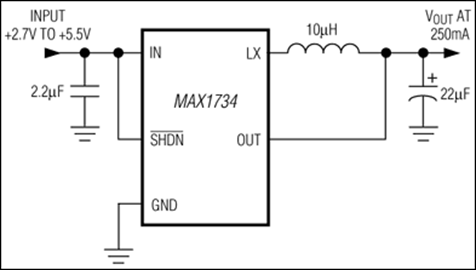

    MAX1734评估套件(EV套件)是一款装配完成且经过测试的表面贴装PC板,包含一个提供+1.8V输出的开关稳压器电路。在高达250mA的电流下,它支持+2.7VDC至+5.5VDC电源输入或者1节锂离子(Li+)或2至3节电池输入。

    MAX1734配有内部P沟道MOSFET开关、同步整流器,具有逻辑控制关断功能,以及用于限制启动电流的数字软启动功能。MAX1734评估套件提供低静态电流,效率高达93%,可有效延长电池寿命。具有高达1.2MHz的工作频率以及100%的最大占空比,支持使用微型表面贴装元件。该评估套件经过修改后也可用于评估MAX1733。



    应用

    • 手机
    • 计算机:台式机、工作站、服务器
    • 消费类音频设备
    • 数码相机
    • 全球定位系统(GPS)
    • 掌上型电脑
    • POS终端
    • 无线数据
    • 无线局域网(WLAN)
