MAX1692

量产

低噪声、5.5V输入、PWM降压稳压器

小型开关提供600mA电流，性能比LDO提升10倍

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入范围：+2.7V至+5.5V
  • 可调输出范围：1.25V至VIN
  • 支持600mA输出电流
  • 效率：95%
  • 无需肖特基二极管
  • 静态电流：85µA
  • 压差模式下达到100%占空比
  • 750kHz固定频率PWM工作模式
  • 可同步开关频率
  • 准确的基准电压源：1.25V (±1.2%)
  • 小型10引脚µMAX封装

MAX1692是一款低噪声、脉宽调制(PWM)、DC-DC降压转换器。它为小型无线系统（例如蜂窝电话、通信PDA和手持终端）中的逻辑电路和发射器供电。该器件具有内部同步整流器，可实现高效率；它不需要外部肖特基二极管。出色的噪声特性和固定频率操作便于进行后置滤波。MAX1692非常适合锂离子电池应用。它也可用于+3V或+5V固定输入应用。

该器件有四种工作模式。强制PWM模式以固定频率工作，与负载无关。可同步PWM模式通过外部开关频率来控制并尽可能降低谐波。Idle Mode™ (PWM/PFM)通过在轻负载期间切换到PFM跳脉冲模式来延长电池使用时间。关断模式使器件处于待机状态，将静态电源电流降至0.1µA以下。

MAX1692可提供超过600mA的电流。输出电压可在1.25V至VIN范围内调节，输入范围为+2.7V至+5.5V。MAX1692的其他特性包括高效率、低压差电压和1.2%精度的1.25V基准电压源。它采用节省空间的10引脚µMAX封装，高度仅为1.11mm。



应用

  • 电池供电设备（1节锂离子电池或3节镍镉/镍氢电池）
  • 手机
  • 无线电话
  • CPU I/O供电
  • 笔记本芯片组电源
  • PDA和手持终端
MAX1692
低噪声、5.5V输入、PWM降压稳压器

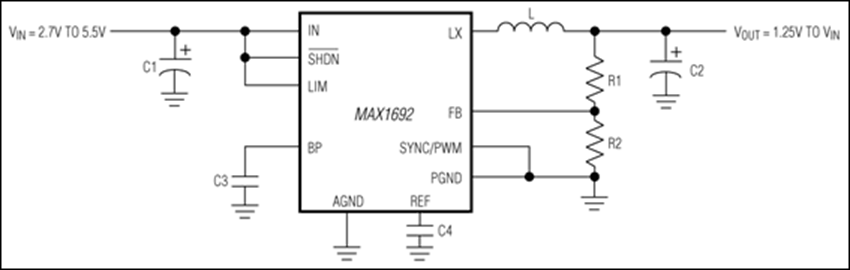

MAX1692：典型工作电路
