概览

优势和特点

  • 工作电压低至4.5V (在自举模式下:2.5V或更低),可承受高达42V的抛负载瞬态电压
  • 开关频率范围:100kHz至1MHz (MAX16990)以及1MHz至2.5MHz (MAX16992)
  • 反馈电压精度:±1%
  • 关断电流:4µA
  • 可调整斜率补偿
  • 内部软启动(9ms)
  • 电流模式控制
  • PGOOD输出和打嗝模式,增强系统保护
  • 过热关断
  • 工作温度范围:-40°C至+125°C
  • 紧凑的12引脚TQFN (3mm × 3mm)以及10引脚µMAX封装

产品详情

MAX16990/MAX16992为高性能、电流模式PWM控制器,具有4µA (典型值)关断电流,在较宽的输入电压范围实现boost/SEPIC转换。4.5V至36V输入电压范围使得这些器件理想用于汽车电子产品,例如前端“预升压”或“SEPIC”电源、大功率LED照明的第一级升压。内部低压差稳压器(PVL调节器)输出5V,使得MAX16990/MAX16992可直接采用汽车电池作为输入。当转换器输出连接到SUP输入时,输入工作电压范围可扩展到低至2.5V。
多个器件版本,提供一种或多种下述功能:两相工作同步输出(SYNC0)、利用独立的输入引脚(OVP)实现过压保护、基准输入(REFIN)允许实时调整输出电压。
MAX16990和MAX16992采用不同的工作频率。利用FSET/SYNC输入,所有版本的器件均可同步至外部主时钟。
另外,MAX16990/MAX16992具有工厂可编程扩频选项。所有器件均采用紧凑的12引脚TQFN和10引脚µMAX®封装。

应用

  • 车载音频/导航系统
  • 车载LED照明
  • 仪表盘

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (2)

工具及仿真模型

EE-Sim®电源工具

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

EESim-Pdp-Spotlight

SIMPLIS Models

MAX16992 SIMPLIS Schematic

MAX16992 SIMPLIS Schematic

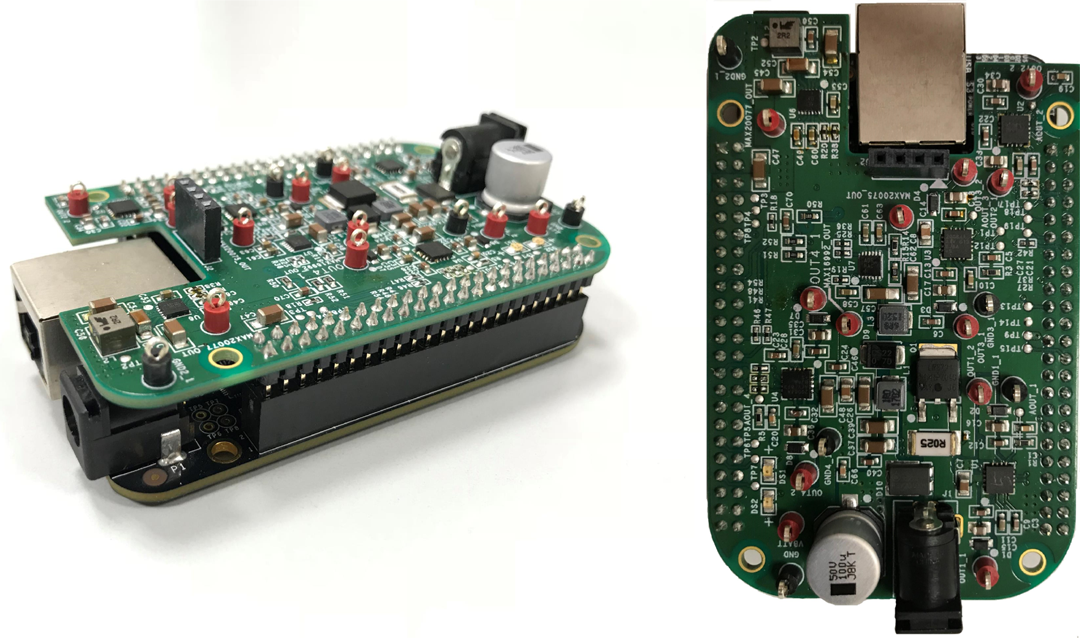

参考电路 (1)

配套产品推荐

MAX16992 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
MAX16992ATCC/V+ 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCC/V+T 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCD/V+ 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCD/V+T 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCD/VY+ 材料声明 质量和可靠性 12-LFCSP_SS-3X3X0.75
MAX16992ATCD/VY+T 材料声明 质量和可靠性 12-LFCSP_SS-3X3X0.75
MAX16992ATCE/V+ 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCE/V+T 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCF/V+ 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCF/V+T 材料声明 质量和可靠性 12-LFCSP-3X3X0.75
MAX16992ATCF/VY+ 材料声明 质量和可靠性 12-LFCSP_SS-3X3X0.75
MAX16992ATCF/VY+T 材料声明 质量和可靠性 12-LFCSP_SS-3X3X0.75
MAX16992ATED/V+ 材料声明 质量和可靠性 16-LFCSP-3X3X0.75
MAX16992ATED/V+T 材料声明 质量和可靠性 16-LFCSP-3X3X0.75
MAX16992ATEF/V+ 材料声明 质量和可靠性 16-LFCSP-3X3X0.75
MAX16992ATEF/V+T 材料声明 质量和可靠性 16-LFCSP-3X3X0.75
MAX16992AUBA/V+ 材料声明 质量和可靠性 10-MINI_SO_EP-N/A
MAX16992AUBA/V+T 材料声明 质量和可靠性 10-MINI_SO_EP-N/A
MAX16992AUBB/V+ 材料声明 质量和可靠性 10-MINI_SO_EP-N/A
MAX16992AUBB/V+T 材料声明 质量和可靠性 10-MINI_SO_EP-N/A
