MAX13041

量产

具有±80V故障保护的高速CAN收发器，提供低功耗管理和CAN唤醒功能

通过GIFT认证的CAN收发器，具有±80V故障保护，休眠模式下仅消耗18µA电流

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 与Philips TJA1041A功能和引脚兼容的替代产品
  • CANH、CANL具有±12kV HBM ESD保护
  • CANH、CANL、SPLIT具有±80V故障保护，VBAT可工作在高达+76V的电压
  • 完全符合ISO11898标准
  • 在待机和休眠模式下具有低VBAT电源电流(典型值为18µA)
  • 具有电平转换功能，可与+2.8V至+5.5V CAN协议控制器连接
  • 隐性总线稳定(SPLIT)
  • 可以构建大规模网络

MAX13041是具有±80V故障保护的高速控制局域网(CAN)收发器，可理想用于要求高可靠性和先进的电源管理功能的高速汽车网络。该器件可将CAN协议控制器连接至控制局域网的物理总线，通信速率高达1Mbps。

CAN总线的故障保护电压高达±80V，适用于+12V或+42V汽车以及电压更高的中型卡车(+24V和+36V)。MAX13041具有先进的电源管理功能，非常适合电池供电的汽车电子控制单元(ECU)模块，与点火开关位置无关(clamp-30，A类模块)。该器件可控制一个或多个外部电压调节器，为整个clamp-30节点提供低功耗休眠模式。当MAX13041检测到CAN总线的有效状态时可执行CAN唤醒功能，重新为节点上电。

MAX13041与Philips TJA1041A的功能和引脚兼容，但性能有所改善。MAX13041采用14引脚SO封装，工作在-40°C至+125°C汽车级温度范围。

应用

  • +12V汽车Clamp-30模块
  • +24V中型卡车Clamp-30模块
  • +42V汽车Clamp-30模块
  • 军用、商用飞行设备
MAX13041
具有±80V故障保护的高速CAN收发器，提供低功耗管理和CAN唤醒功能

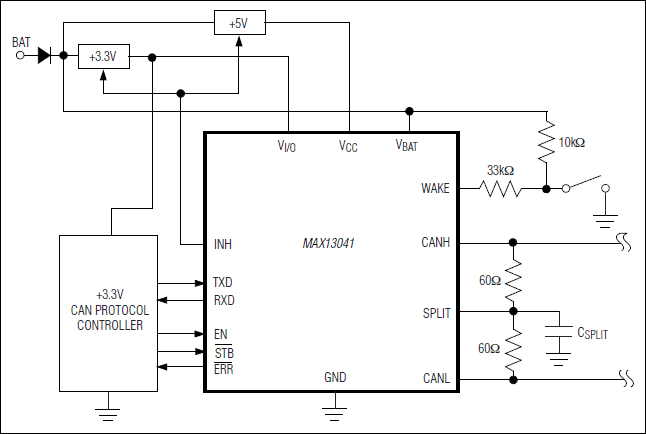

MAX13041：典型工作电路
