MAX20084

车载双通道天线电源,带I2C串行接口

更多 showmore-icon

双通道隐含天线电源,提供多频段天线诊断,可通过I2C编程

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 较宽输入电压范围:4.5V至28V (40V抛负载容限)
  • 高度集成
    • 完备的2通道方案,带线性调节器和诊断功能
    • I2C控制,最大程度减少器件数量
  • 完备、灵活的控制
    • 调节器输出电压
    • 调节器限流
    • 调节器过流门限
    • 独立禁止/使能
  • 详尽的诊断功能
    • 输出电流
    • 对地/电池短路
    • 过热报警
    • 热关断
  • 紧凑、16引脚、4mm x 4mm、侧面防潮TQFN封装
更多细节
show more Icon

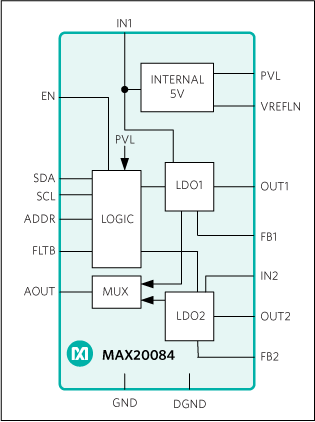

MAX20084为双通道天线电源,带有I2C接口用于诊断和控制。双通道270mA天线电源为两个线性调节器,输出电压可通过I2C独立设置。此外,利用内部寄存器设置限流值、负载开路门限及其他参数。

内部8位ADC允许测量通道电流。AOUT模拟输出也可与外部ADC配合使用,测量任一通道的输出电流。

MAX20084可提供两种版本:MAX20084ATEA/VY+,上电后两路通道均默认关断;MAX20084ATEB/VY+,上电后通道1默认打开。

MAX20084采用4mm x 4mm侧面防潮TQFN封装,工作在-40至+125°C温度范围。

应用

  • 车载摄像机和传感器供电
  • 车载麦克风电源
  • 远端LNA隐含供电

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20084ATEA/VY+
  • HTML
  • HTML
MAX20084ATEA/VY+T
  • HTML
  • HTML
MAX20084ATEB/VY+
  • HTML
  • HTML
MAX20084ATEB/VY+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 1, 2021

- 2194

ELECTRICAL DATASHEET

MAX20084ATEA/VY+

量产

MAX20084ATEA/VY+T

量产

MAX20084ATEB/VY+

量产

MAX20084ATEB/VY+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 1, 2021

- 2194

arrow down

ELECTRICAL DATASHEET

MAX20084ATEA/VY+

量产

MAX20084ATEA/VY+T

量产

MAX20084ATEB/VY+

量产

MAX20084ATEB/VY+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX20084EVKIT

MAX20084 评估板

zoom

MAX20084EVKIT

MAX20084 评估板

MAX20084 评估板

特性和优点

  • 4.5V至28V宽输入电压范围(40V抛负载容限)
  • 2通道LDO/开关
  • 可使用I2C调节输出电压
  • 输出电流监测
  • 模拟输出
  • I2C ADC
  • 故障指示开漏输出
  • 高压使能控制输入(EN)
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20084评估板(EV kit)为完全装配并经过测试的表贴PCB,用于评估MAX20084汽车应用双通道天线电源,带有I2C接口。使用I2C接口可独立配置每通道作为开关或LDO工作,并且可调节输出电压。评估板演示器件的特性:可调节限流值、可调节过流检测、可调节负载开路检测,以及可调节报警电流检测。每通道的输出电流可通过I2C或者测量模拟输出电压进行监测。评估板提供I2C接口,可配合MINIQUSB+适配器或第三方I2C主机工作,例如通用微控制器。评估板还包括Windows兼容软件,为熟悉IC特性提供简单的图形化用户界面(GUI)。评估系统包括评估板和MINIQUSB+适配器电路板。

应用

  • 车载摄像机和传感器供电
  • 车载麦克风电源
  • 远端LNA隐含供电

MAX20084EVSYS

MAX20084 评估板

zoom

MAX20084EVSYS

MAX20084 评估板

MAX20084 评估板

特性和优点

  • 4.5V至28V宽输入电压范围(40V抛负载容限)
  • 2通道LDO/开关
  • 可使用I2C调节输出电压
  • 输出电流监测
  • 模拟输出
  • I2C ADC
  • 故障指示开漏输出
  • 高压使能控制输入(EN)
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20084评估板(EV kit)为完全装配并经过测试的表贴PCB,用于评估MAX20084汽车应用双通道天线电源,带有I2C接口。使用I2C接口可独立配置每通道作为开关或LDO工作,并且可调节输出电压。评估板演示器件的特性:可调节限流值、可调节过流检测、可调节负载开路检测,以及可调节报警电流检测。每通道的输出电流可通过I2C或者测量模拟输出电压进行监测。评估板提供I2C接口,可配合MINIQUSB+适配器或第三方I2C主机工作,例如通用微控制器。评估板还包括Windows兼容软件,为熟悉IC特性提供简单的图形化用户界面(GUI)。评估系统包括评估板和MINIQUSB+适配器电路板。

应用

  • 车载摄像机和传感器供电
  • 车载麦克风电源
  • 远端LNA隐含供电
