LTP8800-2

推荐新设计使用

带 PMBus 接口的 54V、135A DC/DC 电源 μModule 稳压器

数据手册 (Rev. A) 产品选型表
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 在高频下具有高效率
    • 在 700kHz、54VIN 至 0.75VOUT 范围内效率高达 89%
  • 与 PMBus 兼容的 I2C 串行接口
    • 监控电压、电流、温度和故障
    • 内部 EEPROM 故障日志记录
    • 数字可编程控制回路
    • 可编程电压、限流值、软启动/软停止、频率、同步和相位、电源正常、警告和故障
  • 宽输入电压范围：45V 至 65V
  • 输出电压范围：0.5V 至 1.0V
  • 针对 45V 至 65VIN 和 0.75VOUT 进行了优化
  • ±0.5% 最大 DC 输出误差，具有差分远程电压检测
  • 电流反馈精度为 ±3%
  • 并联且电流共享多个 μModule IC
  • 22mm × 24mm × 6.7mm 表面贴装封装
LTP8800-2
带 PMBus 接口的 54V、135A DC/DC 电源 μModule 稳压器
LTP8800-2 Typical Application
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTP8800-1A
  • LTP8800-2
  • LTP8800-4A
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC3190B-E

LTP8800-2 | 带 PMBus 接口的 54V 输入、高电流 DC 对 DC 电源 μModule

立即购买 更多内容

特性和优点

  • DC3190B-E 评估板
  • 包含用于负载瞬态评估的瞬态电路
  • 带有 LTpowerPlay 的 GUI

产品详情

DC3190B-E 是一款高电流、高密度、高效率的开源框架 μModule® 稳压器，其输入电压范围为 45V 至 65V。DC3190B-E 评估板具有 LTP®8800-2 μModule（微模型）稳压器，可利用数字电源系统管理功能 (PSM)，通过 54V 配电架构向微处理器提供 0.75V 电压。该评估板的最大输出电流为 135A。有关更多详细信息，请参见 LTP8800-2 数据手册。

DC3190B-E 上电至默认设置，并根据配置电阻器产生功率，无需任何串行总线通信。这样就可以轻松评估 DC 对 DC 转换器。如需全面了解 DC3190B-E 的更多 PSM 特性，请在 PC 上下载 LTpowerPlay® 的 GUI 软件，并使用 ADI 公司的 I2C/SMBus/PMBus 加密狗 DC1613A  连接到评估板上。LTpowerPlay 使用户可在运行当中重新配置器件，并将配置存储在 EEPROM 中，查看电压、电流、温度和故障状态的遥测数据。
DC3190B-E
LTP8800-2 | 带 PMBus 接口的 54V 输入、高电流 DC 对 DC 电源 μModule

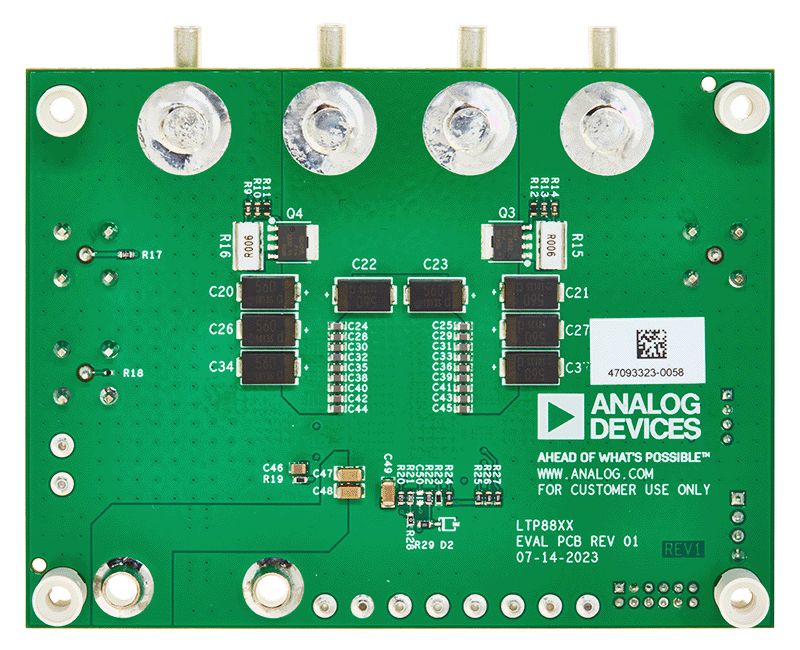

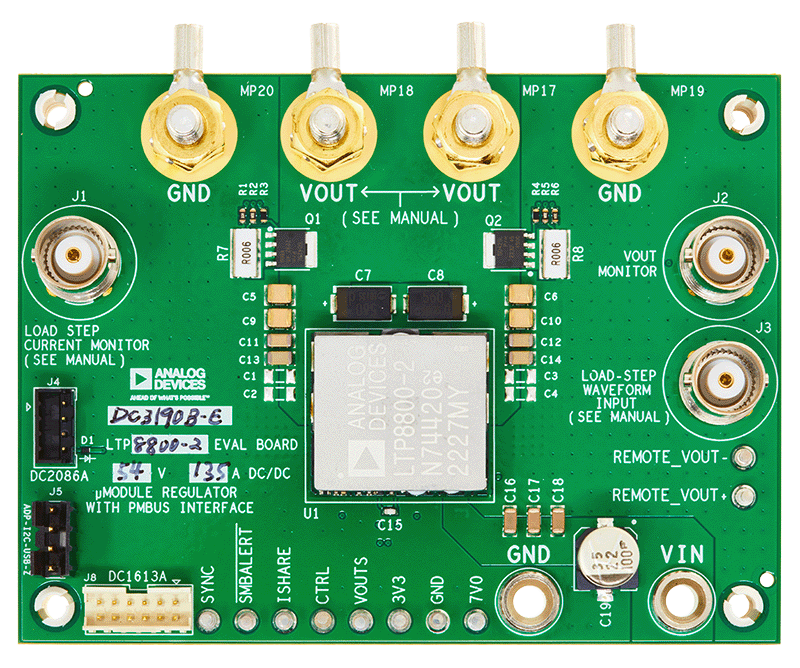

DC3190B-E Board Photo Angle View DC3190B-E Board PhotoTop View DC3190B-E Board Photo Bottom View
