概览
优势和特点
- 完整的降压型开关模式电源
- 低噪声 Silent Switcher® 架构
- 宽输入电压范围：3.4V 至 60V
- 宽输出电压范围：0.8V 至 15V
- 3A 连续输出电流，24VIN，5VOUT，TA = 85°C
- 峰值电流高达 5A
- 可通过并联以增加输出电流
- 可选的开关频率：200kHz 至 3MHz
- 可编程软起动
- 6.25mm x 9mm x 3.32mm BGA 封装
产品详情
LTM®8073 是一款 60VIN、3A (连续) 或 5A (峰值) 降压型Silent Switcher μModule® (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8073 可在一个 3.4V至60V的输入电压范围内运作，支持 0.8V 至 15V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围 (各由单个电阻器设定)。仅需采用输入和输出滤波电容器便可构成完整的设计。
由于采用了扁平的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM8073 采用耐热性能增强的紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备进行自动化装配。LTM8073 符合 RoHS 标准。
Applications
- 便携式产品的电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

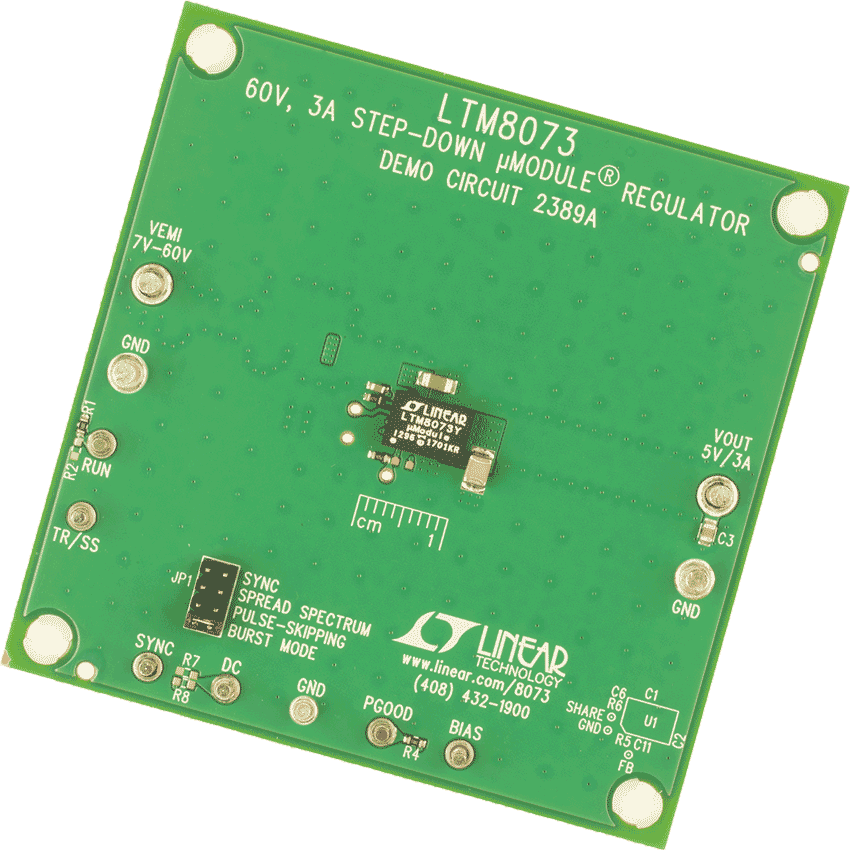

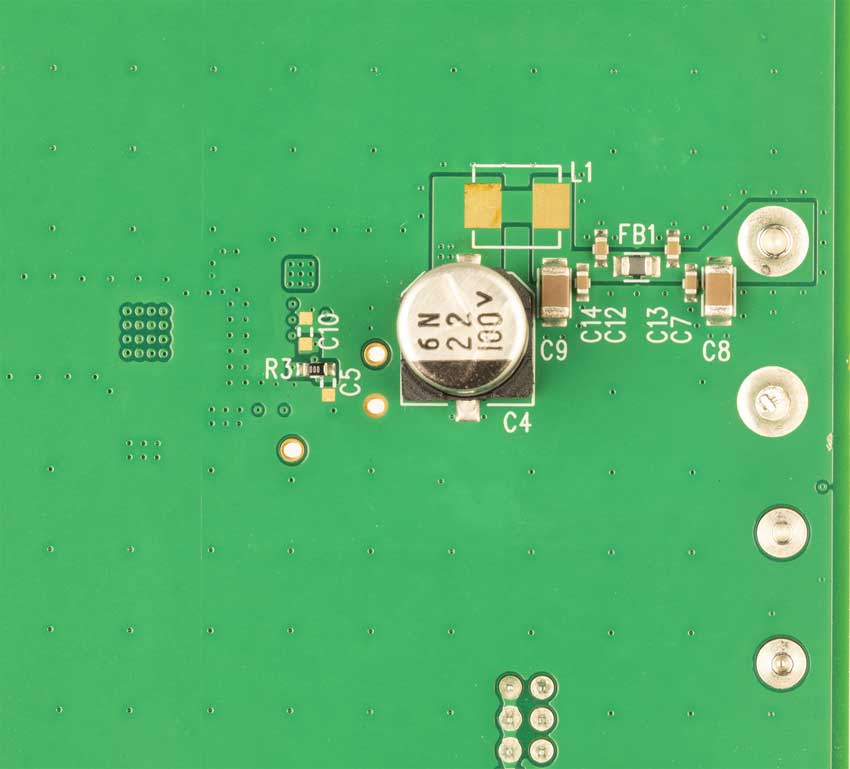

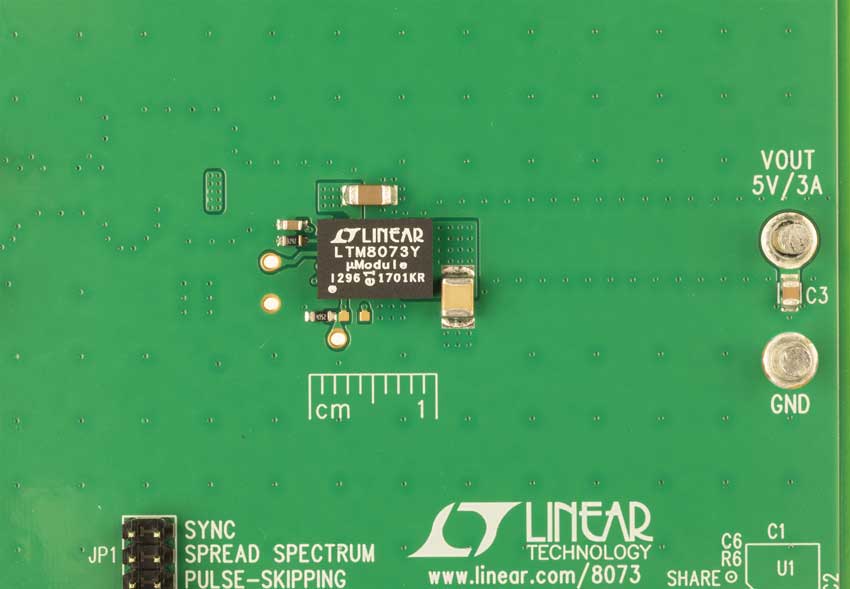

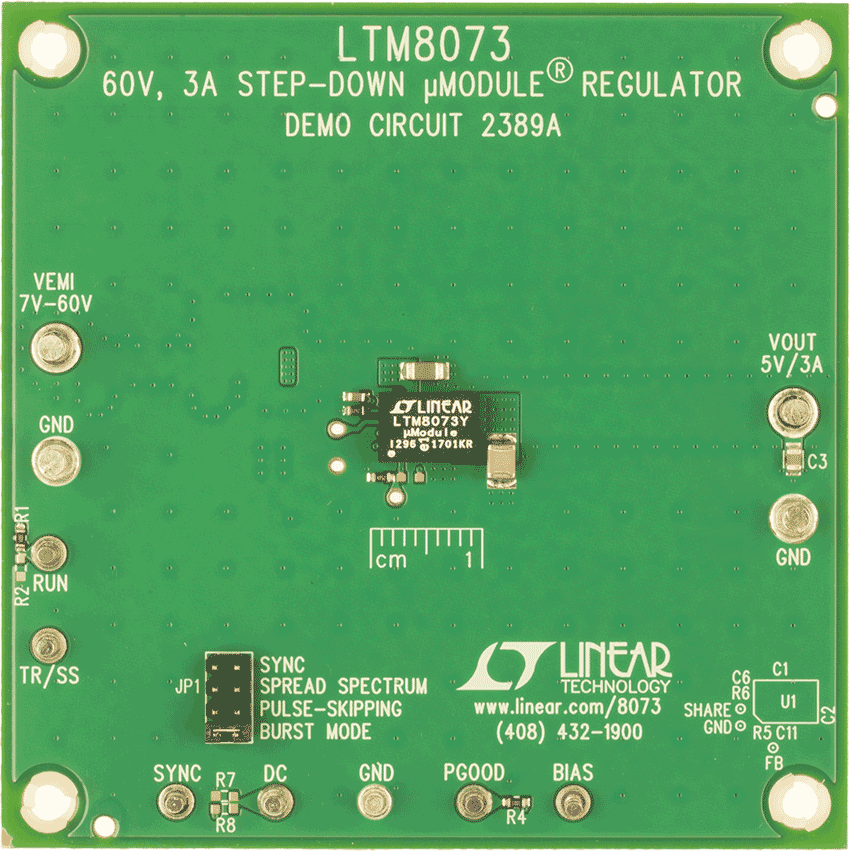

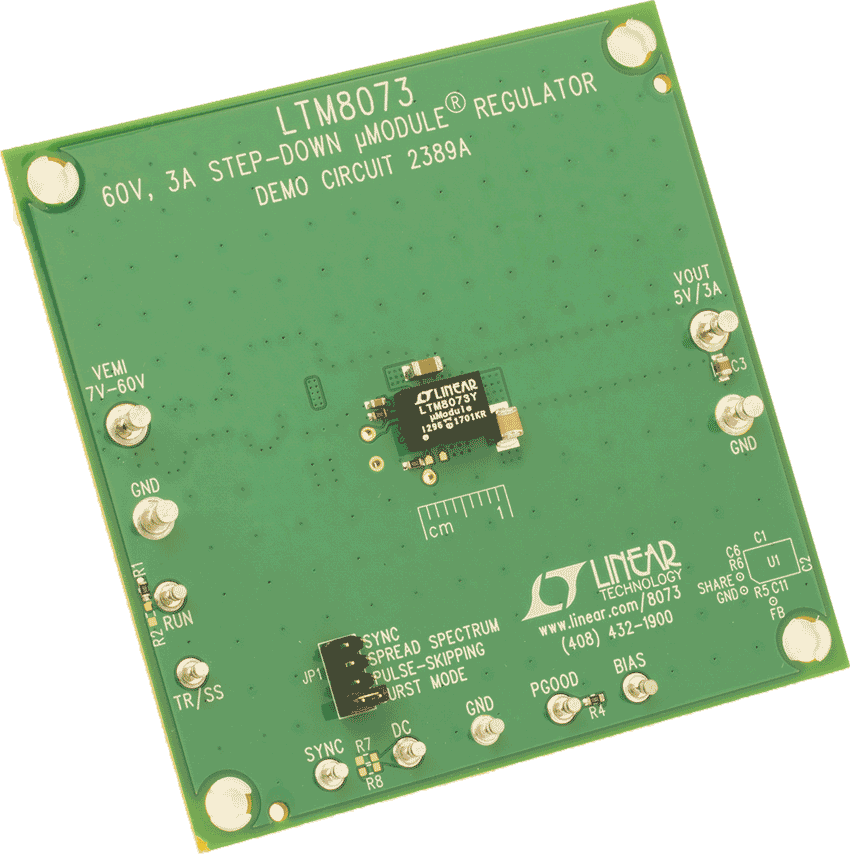

评估套件 (1)
