概览
优势和特点
- 完整的降压型开关模式电源
- 宽输入电压范围：3.6V 至 36V
- 输出电压：0.8V 至 10V
- 输出电流：1A
- 可选开关频率：200kHz 至 2.4MHz
- 电流模式控制
- 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
- 可编程软起动
- 纤巧、扁平 (11.25mm x 9mm x 2.82mm) 的表面贴装型 LGA 封装
产品详情
LTM®8022 是一款完整的 1A、DC/DC 降压型电源。封装中包括了开关控制器、电源开关、电感器以及所有的支持元件。LTM8022 可在 3.6V 至 36V 的输入电压范围内运作，支持 0.8V 至 10V 的输出电压范围和 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可完成设计。
由于采用了扁平 (高度仅 2.82mm) 的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。
LTM8022 采用耐热增强型的紧凑 (11.25mm x 9mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8022 并符合 RoHS 标准。
应用
- 汽车电池调节
- 便携式产品电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

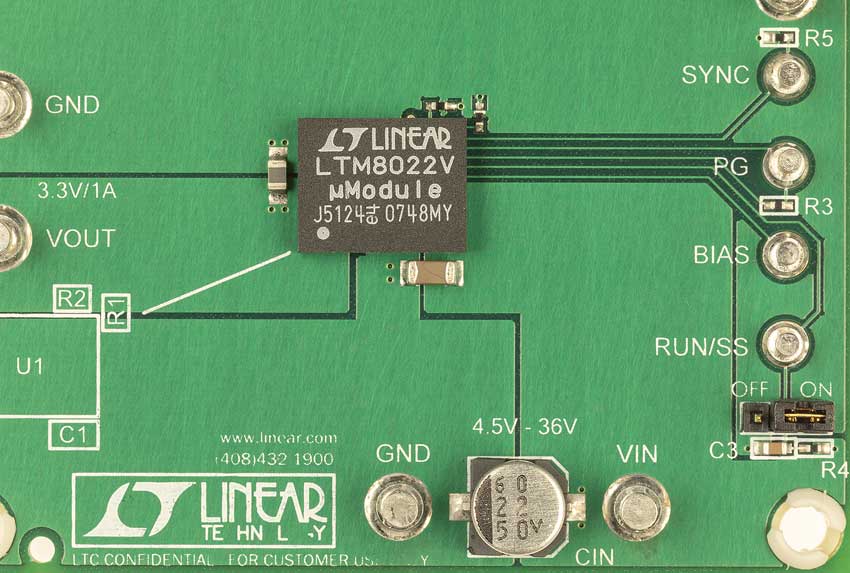

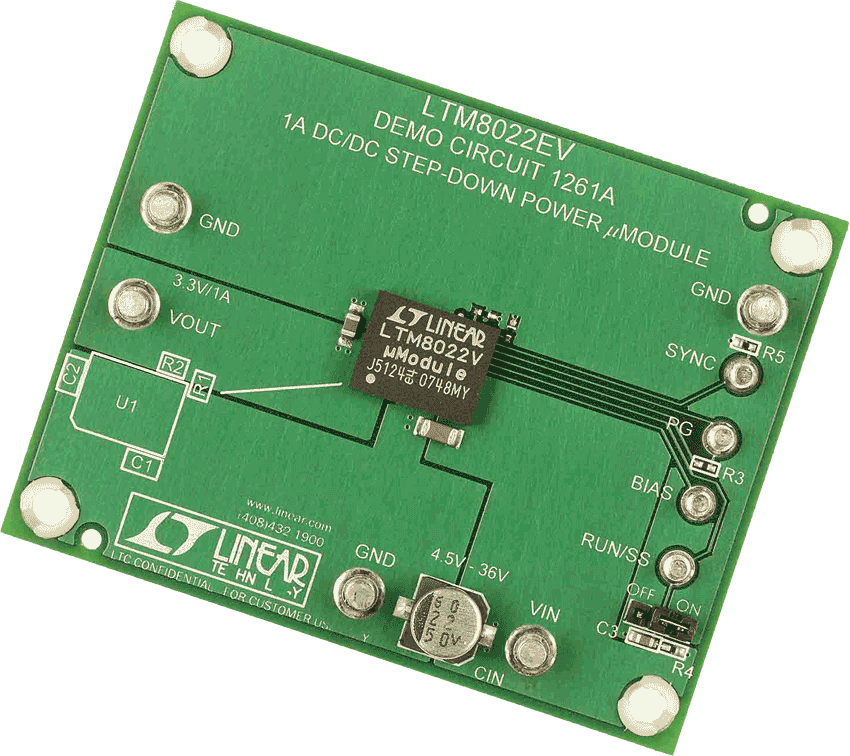

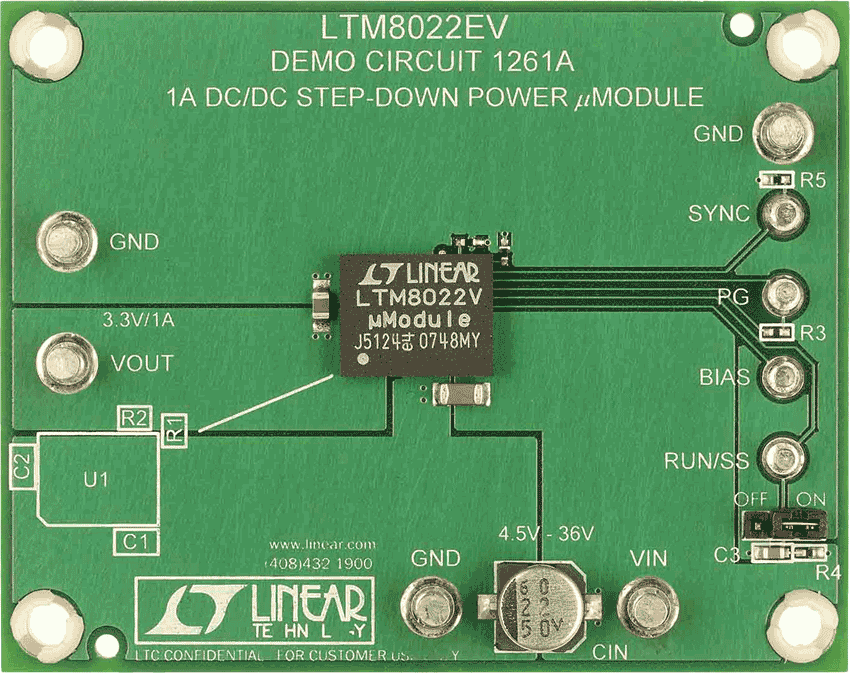

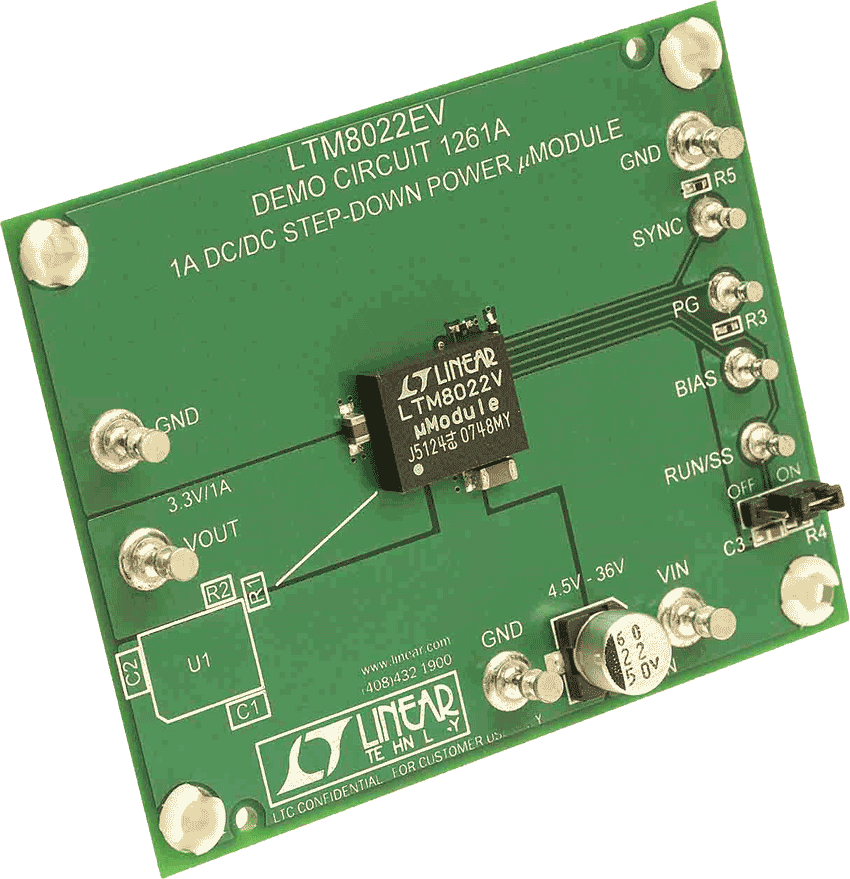

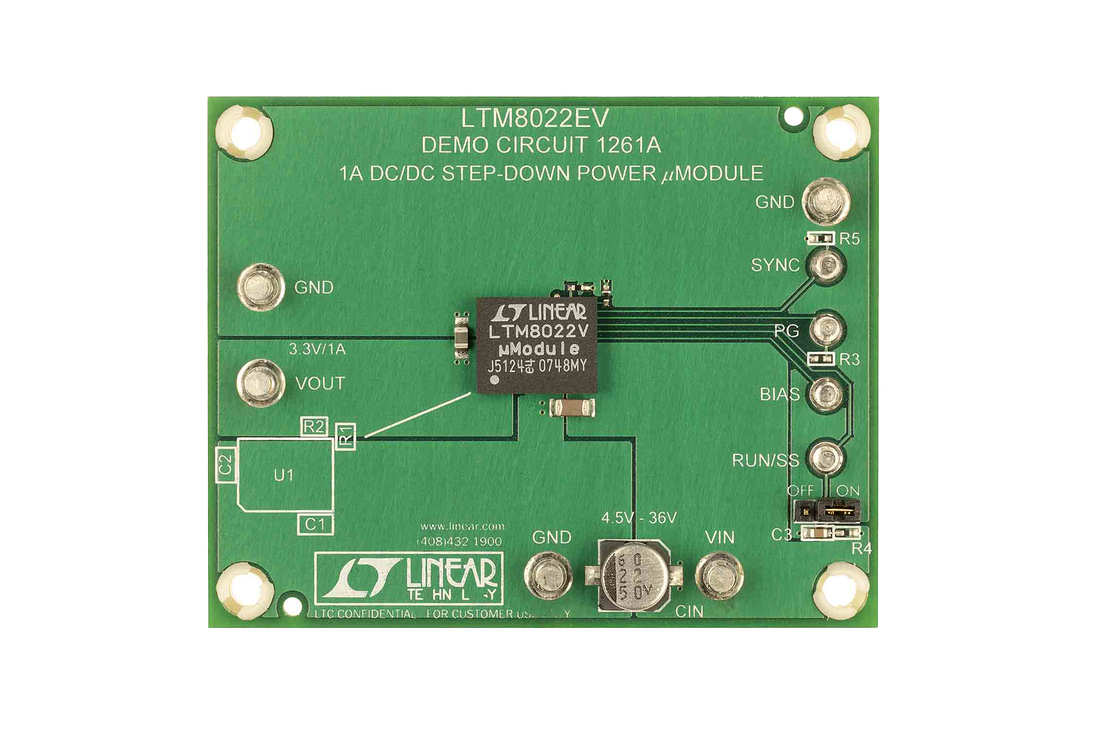

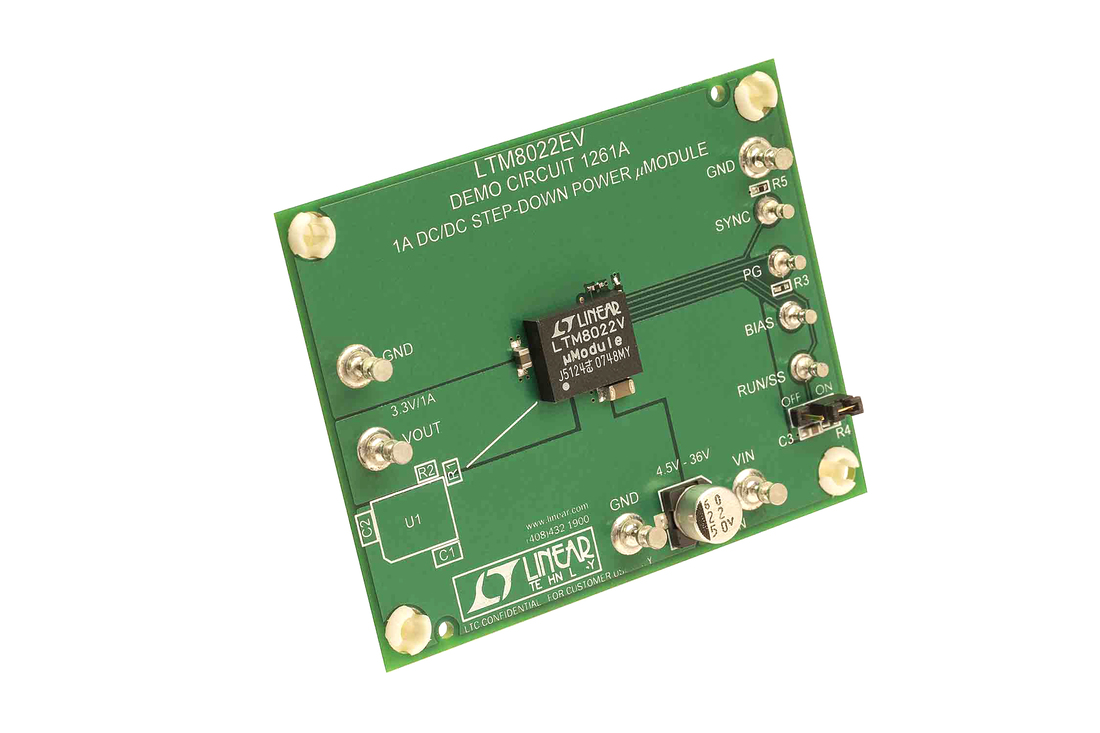

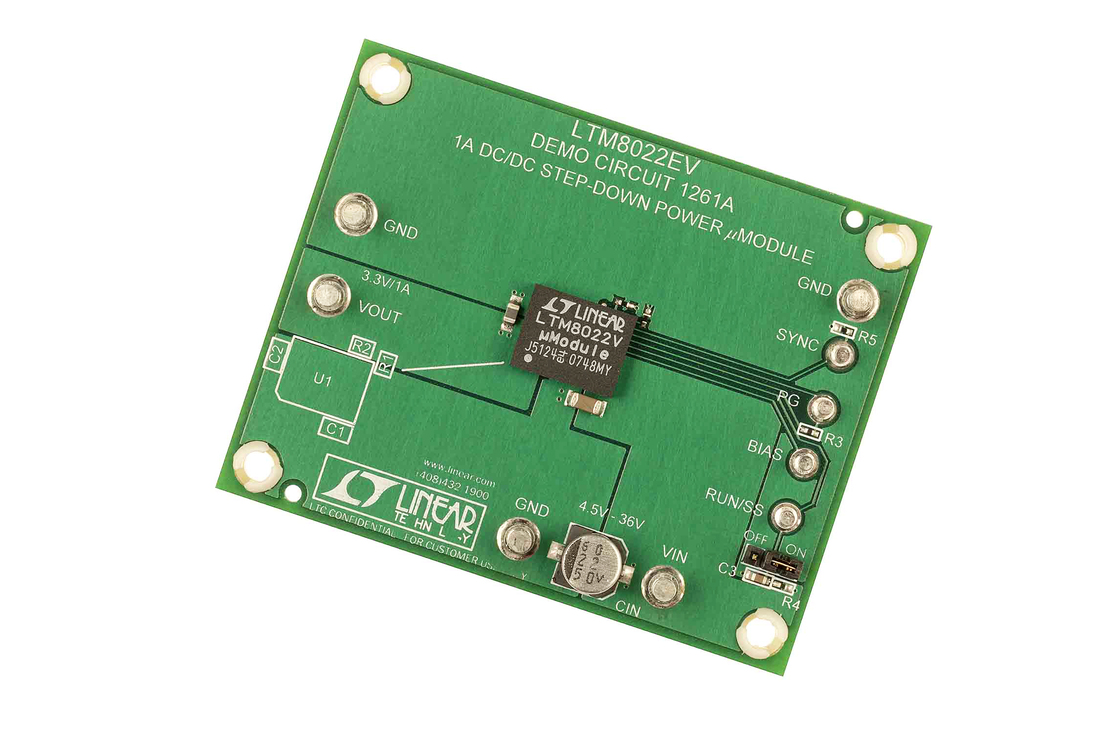

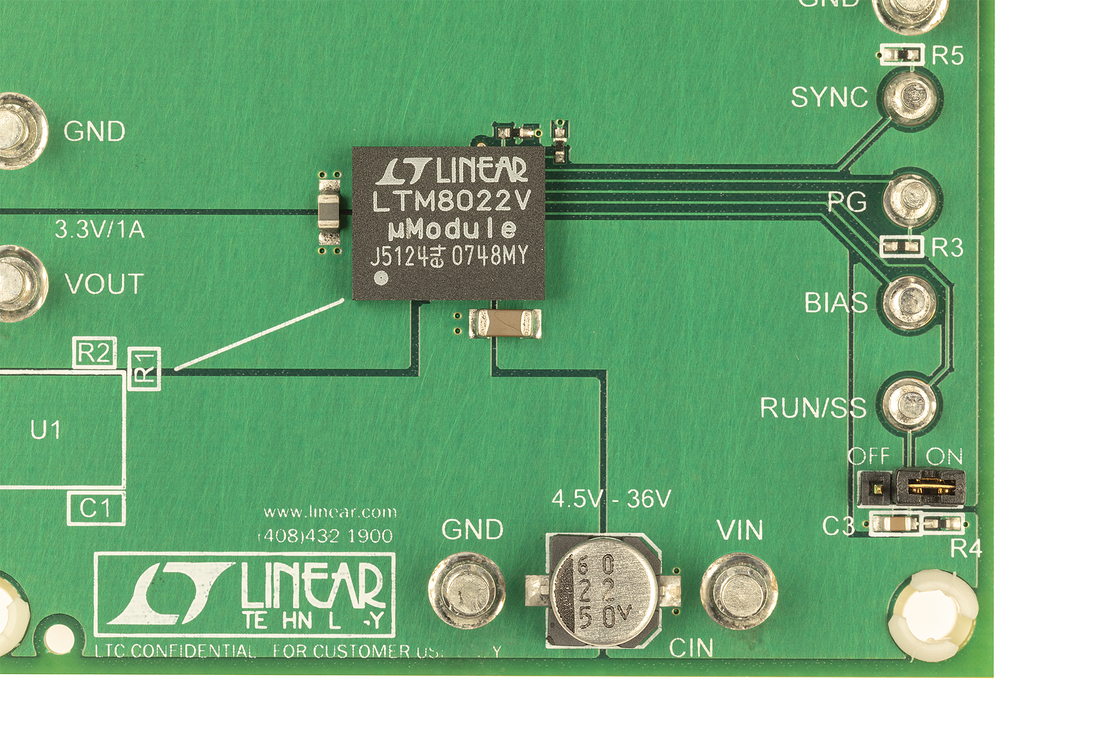

评估套件 (1)
参考资料
-
R598 Reliability Data3/26/2018
-

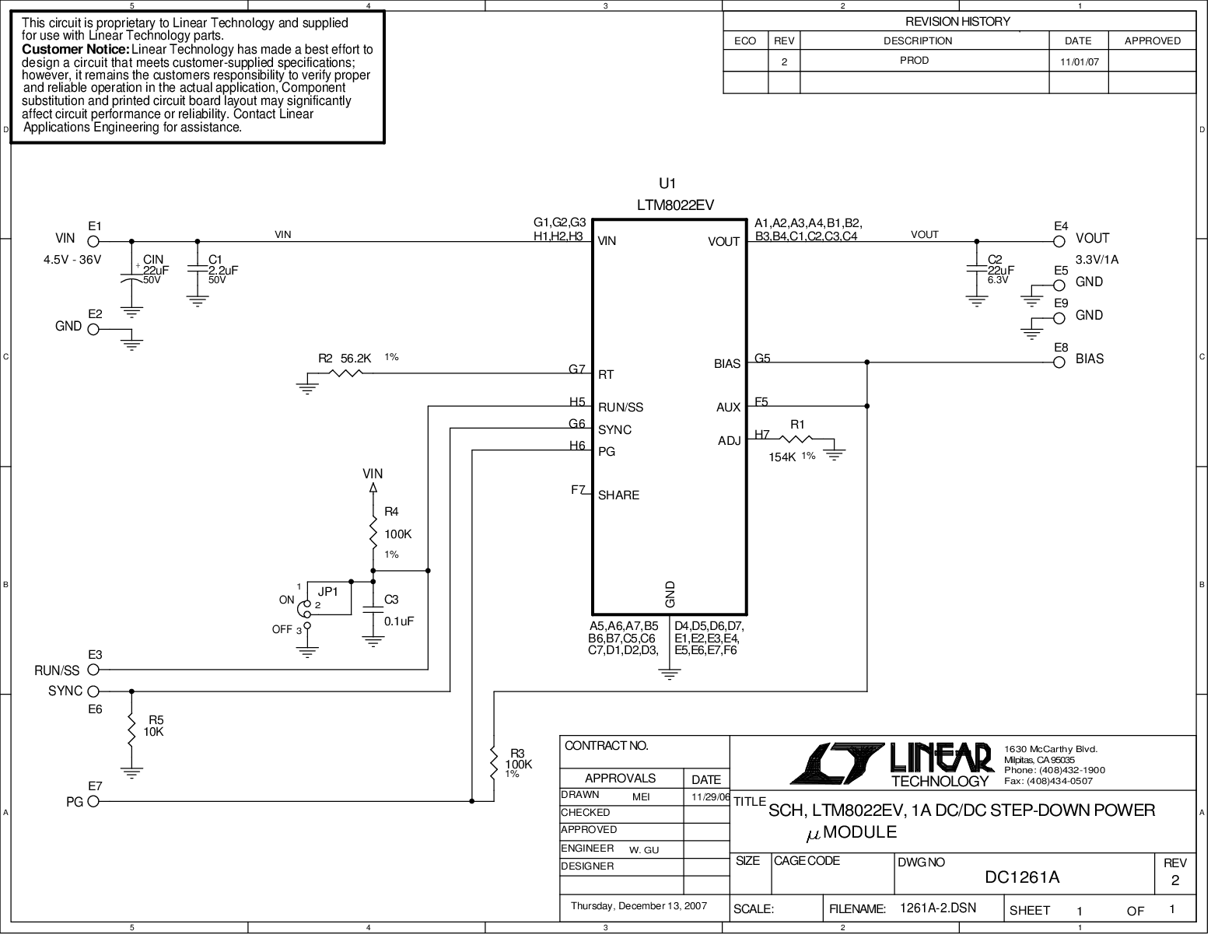

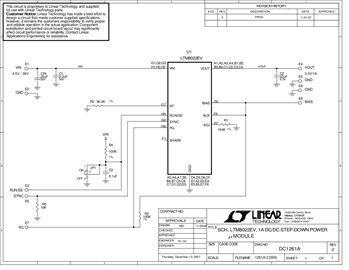

DC1261A - Demo Manual5/31/2011
-
μModule Power Products Simplify Power4/11/2018
-
μModule Power Products4/4/2017
-
μModule Regulators for Analog Devices’ Processors and DSPs12/7/2016
-
μModule Regulators Shrink Power Supply Size and Design Effort1/1/2008 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM8022
配套产品推荐
LTM8022 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM8022EV#PBF | 材料声明 | 质量和可靠性 | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | |
| LTM8022IV#PBF | 材料声明 | 质量和可靠性 | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | |
| LTM8022MPV#PBF | 材料声明 | 质量和可靠性 | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | |
| Wafer Fabrication Data | R598 Reliability Data |
