概览
优势和特点
- 双路、快速、模拟环路，通过数字接口进行控制和监测
- 输入电压范围：4.5V 至 5.75V（单独使用），2.375V 至 5.75V（使用 5V 辅助偏置电压）
- 输出电压范围：0.5V 至 3.6V
- 全温度范围内最大直流输出误差为 ±0.5%
- 每通道 14A DC（典型值）、17A 峰值输出电流
- ±10% 电流回读精度（10A 负载时）
- 400kHz PMBus 兼容 I2C 串行接口
- 集成 16 位 ΔΣ ADC
- 支持高达 125Hz 的遥测轮询速率
- 恒频电流模式控制
- 多个模块可以并联且均流
- 支持所有 7 位从机地址
- 与双通道 10A LTM4686、双通道 9A LTM4675、双通道 13A LTM4676A 和双通道 18A LTM4677 引脚直接兼容
- 16mm × 11.9mm × 1.82mm 平面网格阵列 (LGA) 封装
- 可读数据
- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 具有 ECC 和故障日志记录功能的板载 EEPROM
- 可写数据和可配置参数
- 输出电压、电压时序监控和裕量调节
- 数字软启停斜坡
- OV/UV/OT、UVLO、频率和定相
产品详情
LTM4686B是一款双通道14A（17A峰值）或单通道28A（34A峰值）降压型µModule®（微型模块）DC/DC稳压器，具有39ms开启时间。它可以通过PMBus（基于I2C的开放标准数字接口协议）远程配置和遥测监控电源管理参数。LTM4686B包括快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感和配套组件。网站上提供有关纤薄模块产品的视频。
利用LTM4686B的双线串行接口，能够以可编程压摆率和时序监控延迟时间对输出进行裕量调整、微调以及斜升和斜降。输入和输出电流和电压、输出功率、温度、运行时间和峰值可读。无需对EEPROM内容进行定制配置。引脚绑定电阻可配置启动设置。提供LTpowerPlay® GUI、DC1613 USB转PMBus转换器、DC2086编程适配器和演示套件。
LTM4686B提供符合RoHS标准的16mm × 11.9mm × 1.82mm LGA无铅封装。
应用
- 原型制作和生产中的系统优化
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

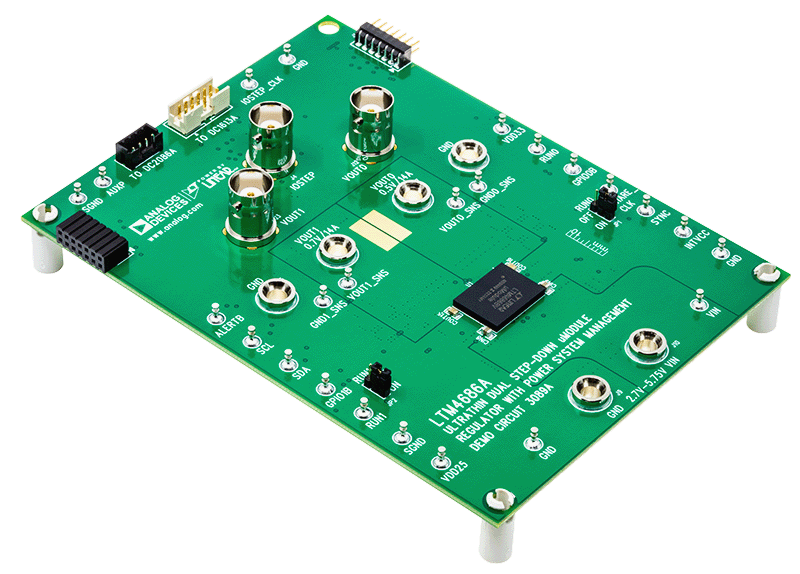

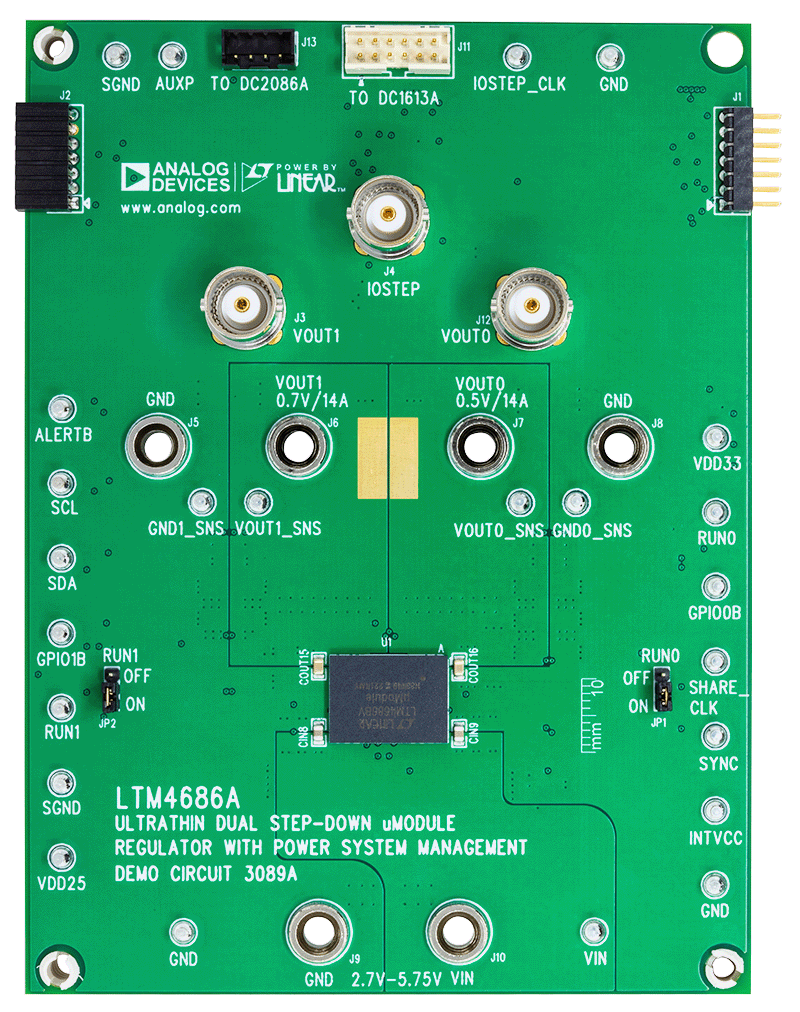

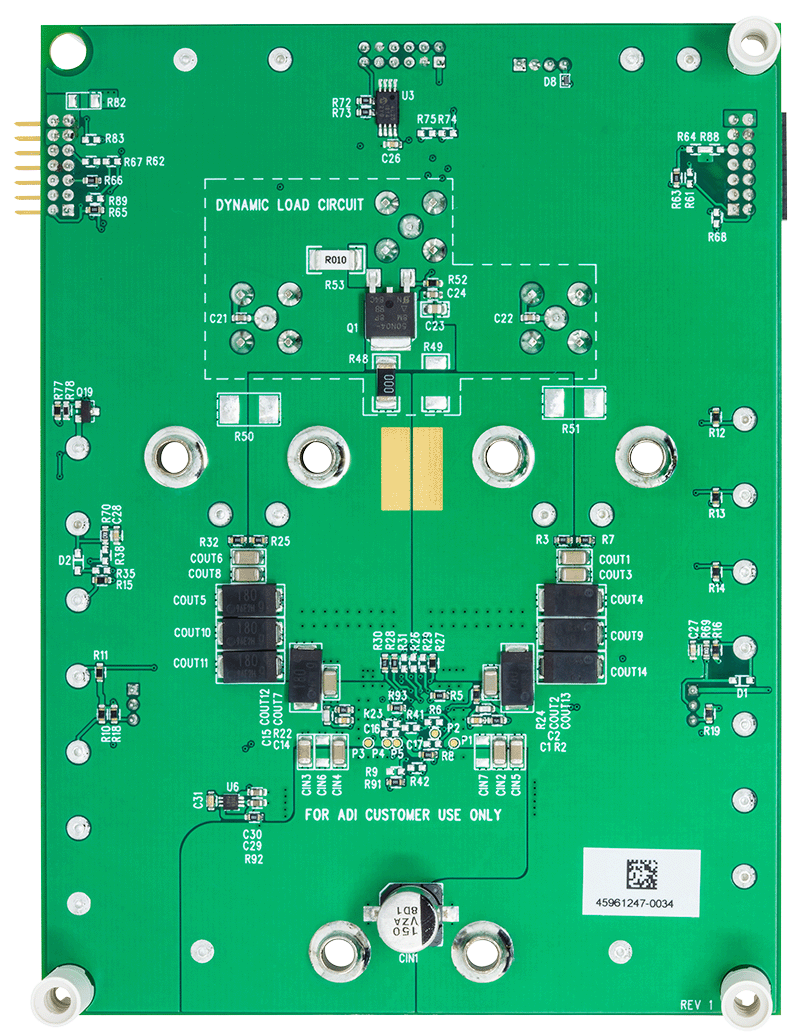

评估套件 (1)
参考资料
-
DC3089A - Demo Manual (Rev. 0)9/13/2022
工具及仿真模型
LTspice中提供以下器件型号：
LTM4686
LTM4686-1
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
LTpowerCAD中提供以下器件的设计工具：
LTM4686
LTM4686-1
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM4686BEV#PBF | 材料声明 | 质量和可靠性 | 108-Lead LGA (16mm x 11.9mm x 1.4mm) | |
| LTM4686BIV#PBF | 材料声明 | 质量和可靠性 | 108-Lead LGA (16mm x 11.9mm x 1.4mm) | |
